رتبه بندی مقاومت در برابر خوردگی سیستم نصب PV خورشیدی: از C3 تا C5

از آنجایی که استقرار جهانی خورشیدی در مناطق ساحلی، پشت بام‌های صنعتی، تأسیسات کشاورزی و مزارع فتوولتائیک در مقیاس کاربردی شتاب می‌گیرد، اهمیت سیستم نصب خورشیدیمقاومت در برابر خوردگینادیده گرفتن آن غیرممکن شده است. برای پیمانکاران EPC، نصاب‌های خورشیدی و توزیع‌کنندگان فتوولتائیک، انتخاب سطح حفاظت در برابر خوردگی اشتباه می‌تواند منجر به تخریب زودهنگام ساختاری، نشت آب، تعمیر و نگهداری گران قیمت، اختلافات گارانتی و حتی خرابی کامل سیستم بسیار قبل از چرخه عمر 25 ساله مورد نظر شود.

پروژه های خورشیدی امروزی دیگر محدود به محیط های خشک داخلی نیستند. تاسیسات بیشتری در شرایط سخت در معرض اسپری نمک، باران اسیدی، آلاینده های صنعتی، انتشار آمونیاک، رطوبت استوایی و نوسانات شدید دما مستقر می شوند. تحت این شرایط، یک ساختار نصب نامناسب ممکن است در عرض چند سال شروع به خوردگی کند که مستقیماً بر ROI پروژه و پایداری عملیاتی طولانی مدت تأثیر بگذارد.

به همین دلیل است که درکمقاومت در برابر خوردگی سیستم نصب خورشیدیرتبه بندی ها - به ویژه تفاوت های بین طبقه بندی های C3، C4 و C5 - برای مهندسی مدرن خورشیدی ضروری شده است. این دسته بندی های خوردگی، بر اساس استانداردهای بین المللی ISO 12944، به تعریف نحوه طراحی، پوشش دهی و محافظت سازه های نصب بر اساس شدت محیطی کمک می کند.

برای نصابان حرفه ای خورشیدی، انتخاب راه حل مناسب قفسه خورشیدی ضد خوردگی به این معنی است:

• راندمان نصب سریعتر و ایمن تر
• کاهش تعمیر و نگهداری پس از فروش
• قابلیت اطمینان ضد آب بهبود یافته است
• طول عمر ساختاری بیشتر
• مقاومت بهتر در برابر خوردگی ساحلی و صنعتی
• رضایت مشتری بالاتر و امنیت گارانتی

برای عمده فروشان و توزیع کنندگان PV، سیستم های نصب مقاوم در برابر خوردگی مزایای تجاری بیشتری را ارائه می دهند:

• ریسک موجودی کمتر از طریق سازگاری سیستم جهانی
• محصولات دارای گواهینامه با ارزش بالاتر
• کاهش ادعای جایگزینی
• رقابت بهتر در مناقصات در مقیاس بزرگ
• بهبود شهرت نزد مشتریان EPC

در این راهنمای جامع، به بررسی موارد زیر خواهیم پرداخت:

• معنی درجه بندی خوردگی C3، C4 و C5
• نحوه اعمال ISO 12944 در سیستم های نصب فتوولتائیک
• بهترین مواد ضد خوردگی برای سازه های خورشیدی
• تفاوت بین سیستم های نصب فولاد گالوانیزه و آلومینیوم
• نحوه انتخاب سطح صحیح حفاظت در برابر خوردگی برای پروژه خود
• چرا مقاومت در برابر خوردگی به طور مستقیم بر قابلیت اطمینان نصب و ROI تأثیر می گذارد

چه در حال طراحی یک آگهی تجاری باشیدآرایه خورشیدی پشت بام،این راهنما به شما کمک می‌کند تا از نظر فنی و از نظر مالی پایدار تصمیم‌گیری کنید، با تهیه یک ساختار نصب گالوانیزه خورشیدی برای استقرار در ساحل، یا ارزیابی سیستم‌های قفسه‌بندی خورشیدی درجه یک دریایی برای پروژه‌های کاربردی.

رتبه بندی های خوردگی C3، C4 و C5 در سیستم های نصب خورشیدی به چه معناست؟

طبقه بندی خوردگی برای تعیین میزان تهاجمی یک محیط عملیاتی نسبت به سازه های فلزی استفاده می شود. در مهندسی فتوولتائیک، این طبقه‌بندی‌ها به تعیین مواد، پوشش‌ها، اتصال‌دهنده‌ها و عملیات ساختاری در یک سیستم نصب خورشیدی کمک می‌کنند.

شناخته شده ترین استاندارد بین المللی برای خوردگی جوی ISO 12944 است. این استاندارد محیط ها را بر اساس رطوبت، شوری، آلودگی و سطوح قرار گرفتن در معرض صنعتی دسته بندی می کند.

آشنایی با طبقه بندی خوردگی ISO 12944

ISO 12944 شش دسته اصلی خوردگی اتمسفر را تعریف می کند:

برای کاربردهای فتوولتائیک، C3، C4 و C5 مرتبط‌ترین طبقه‌بندی‌ها هستند، زیرا تاسیسات خورشیدی مدرن معمولاً بیش از دو دهه در معرض استرس محیطی در فضای باز قرار دارند.

چرا طبقه بندی خوردگی برای پروژه های خورشیدی مهم است؟

یک سیستم انرژی خورشیدی ممکن است از بیرون ساده به نظر برسد، اما قابلیت اطمینان طولانی مدت آن به شدت به یکپارچگی ساختاری چارچوب نصب در زیر ماژول ها بستگی دارد.

خوردگی تاثیر می گذارد:

• ریل و تیرهای نگهدارنده
• نقاط اتصال سقف
• پیچ های زمین و پایه ها
• گیره های میانی و گیره های انتهایی
• پیچ و مهره و بست
• کانال های زهکشی
• رابط های آب بندی ضد آب

هنگامی که خوردگی شروع می شود، آسیب اغلب به دلیل حفظ رطوبت و واکنش های الکتروشیمیایی بین فلزات غیر مشابه به سرعت تسریع می یابد. با گذشت زمان، این ممکن است منجر به موارد زیر شود:

• کاهش ظرفیت بار ساختاری
• ناپایداری در بالا آمدن باد
• خرابی بست
• نشت نفوذ سقف
• ناهماهنگی ماژول
• افزایش هزینه های O&M
• تعویض سیستم زودرس

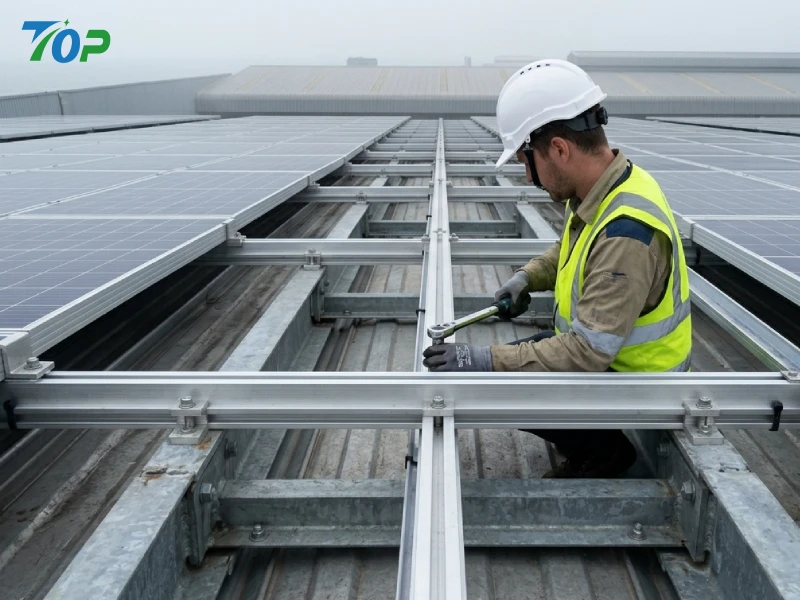

برای پیمانکاران EPC، این خرابی ها نه تنها خطرات فنی، بلکه بدهی های مالی و آسیب به شهرت را نیز ایجاد می کند.

محیط های نصب خورشیدی معمولی برای C3 تا C5

انتخاب سطح صحیح مقاومت در برابر خوردگی مستلزم درک شرایط محیطی واقعی اطراف محل نصب است.

به عنوان مثال، یک پروژه خورشیدی روی پشت بام که در فاصله 5 کیلومتری اقیانوس نصب می شود، معمولاً به دلیل قرار گرفتن در معرض اسپری نمک، حداقل به محافظت در برابر خوردگی درجه C4 نیاز دارد. در محیط‌های دریایی تهاجمی‌تر، تنها سازه‌های نصب با درجه C5 ممکن است قابلیت اطمینان طولانی مدت کافی را فراهم کنند.

چرا مقاومت در برابر خوردگی برای سیستم های نصب خورشیدی حیاتی است؟

در مهندسی فتوولتائیک، مقاومت در برابر خوردگی صرفاً یک ارتقاء محصول اختیاری نیست - این یک نیاز ساختاری اصلی است که مستقیماً با ایمنی، طول عمر پروژه و بازگشت سرمایه مرتبط است.

اگرچه ماژول های خورشیدی اغلب در طراحی سیستم PV بیشترین توجه را به خود جلب می کنند، ساختار نصب به عنوان ستون فقرات کل نصب عمل می کند. بدون سیستم پشتیبانی بادوام و مقاوم در برابر خوردگی، حتی پانل های فتوولتائیک ممتاز نمی توانند پایداری عملیاتی طولانی مدت را حفظ کنند.

این امر به ویژه در محیط هایی با موارد زیر صادق است:

• رطوبت بالا
• آلودگی هوای صنعتی
• قرار گرفتن در معرض شدید UV
• هوای دریایی غنی از نمک
• شرایط باران اسیدی
• قرار گرفتن در معرض آمونیاک کشاورزی

با گذشت زمان، این عوامل محیطی به شدت به سطوح فلزی در معرض حمله حمله می کنند و به تدریج چارچوب ساختاری را ضعیف می کنند.

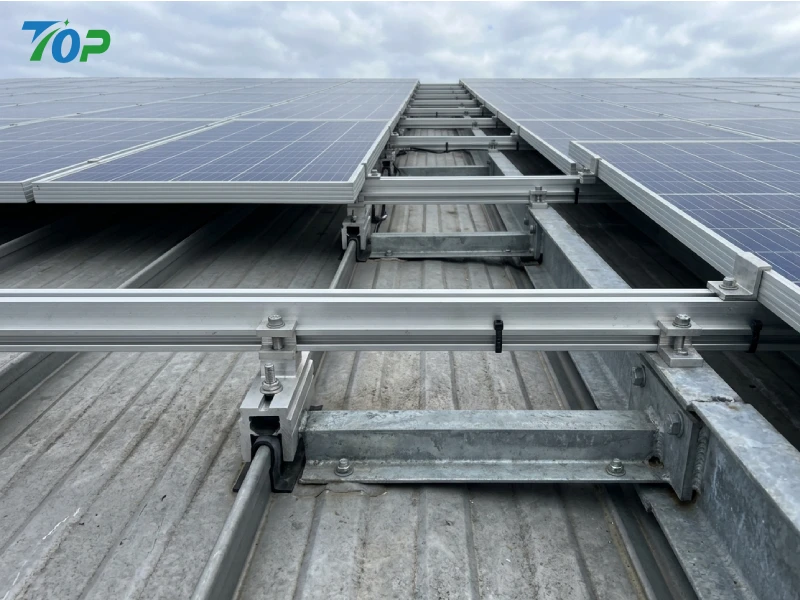

خطرات خرابی سازه ناشی از خوردگی

خوردگی در سطح میکروسکوپی شروع می شود، اما تاثیر طولانی مدت آن بر ساختارهای فتوولتائیک می تواند شدید باشد.

هنگامی که پوشش های محافظ خراب می شوند یا از مواد ضعیف استفاده می شود، اکسیداسیون شروع به نفوذ به زیرلایه فلزی می کند. این به تدریج مقاومت باربری سیستم نصب را کاهش می دهد.

ریسک های ساختاری رایج عبارتند از:

• تغییر شکل ریل تحت بار باد
• ترک خوردگی و خستگی براکت
• شل شدن پیچ در اثر انبساط زنگ
• ناپایداری گیره باعث جابجایی ماژول می شود
• تضعیف فونداسیون در سیستم های روی زمین

در مناطقی که در معرض طوفان، طوفان یا بارهای سنگین برف قرار دارند، تخریب ساختاری مرتبط با خوردگی به طور قابل توجهی خطر شکست فاجعه‌بار را افزایش می‌دهد.

برای پیمانکاران EPC، این نگرانی‌های ضمانت و مسئولیت جدی ایجاد می‌کند، زیرا حتی خوردگی جزئی نیز می‌تواند گواهی‌نامه ساختاری کل تاسیسات فتوولتائیک را به خطر بیندازد.

مشکلات خوردگی و عایق رطوبتی سقف

یکی از نادیده گرفته ترین عواقب خوردگی تاثیر آن بر عملکرد عایق رطوبتی پشت بام است.

بسیاری از پروژه های خورشیدی تجاری و صنعتی به سیستم های اتصال سقف نفوذی متکی هستند. هنگامی که خوردگی در اطراف اتصال دهنده ها، رابط های چشمک زن یا واشرهای آب بندی ایجاد می شود، نفوذ آب به طور فزاینده ای محتمل می شود.

خرابی های معمولی عایق رطوبتی عبارتند از:

• انبساط زنگ شکستن مهر و موم های ضد آب
• اتصال دهنده های اکسید شده باعث ایجاد شکاف های میکرو می شوند
• آب ایستاده تسریع زوال پوشش
• خوردگی گالوانیکی بین فلزات غیر مشابه
• تخریب درزگیر تحت قرار گرفتن در معرض UV

هنگامی که نشتی رخ می دهد، هزینه های تعمیر می تواند به سرعت افزایش یابد زیرا سیستم های سقف، لایه های عایق و اجزای الکتریکی ممکن است به طور همزمان تحت تأثیر قرار گیرند.

به همین دلیل است که سیستم های قفسه بندی خورشیدی ضد خوردگی مدرن به طور فزاینده ای یکپارچه می شوند:

• طرح های کانال انحراف آب
• گیره های سقف غیر نفوذی
• مواد آب بندی EPDM با کارایی بالا
• رابط های ضد آب آلومینیوم آنودایز شده
• سخت افزار فولاد ضد زنگ مقاوم در برابر خوردگی

افزایش هزینه های تعمیر و نگهداری و کاهش بازگشت سرمایه (ROI) پروژه خورشیدی

آسیب های ناشی از خوردگی به ندرت بلافاصله پس از نصب ظاهر می شود. در عوض، به تدریج در طول زمان توسعه می یابد و آن را به یکی از خطرناک ترین خطرات پنهان در زیرساخت های فتوولتائیک تبدیل می کند.

در ابتدای چرخه عمر پروژه، بسیاری از سیستم های نصب کم هزینه از نظر بصری قابل قبول به نظر می رسند. با این حال، پس از چندین سال قرار گرفتن در معرض رطوبت، اشعه ماوراء بنفش، آلاینده های صنعتی و چرخه حرارتی، خوردگی اغلب به طور غیرمنتظره ای سرعت می گیرد.

برای صاحبان دارایی های خورشیدی و پیمانکاران EPC، این یک بار مالی جدی بلندمدت ایجاد می کند.

یک ساختار نصب شده خورشیدی با محافظت ضعیف ممکن است به موارد زیر نیاز داشته باشد:

• بازرسی و نگهداری مکرر
• تعویض بست های زنگ زده
• تقویت تیرهای نگهدارنده ضعیف شده
• تعمیرات اضافی عایق رطوبتی
• تغییر موقعیت ماژول به دلیل تغییر شکل ریل
• خرابی غیرمنتظره در طول سرویس سازه

در پروژه های در مقیاس ابزار، حتی مسائل تعمیر و نگهداری سازه کوچک می تواند منجر به هزینه های عملیاتی قابل توجهی شود، زیرا هزینه های دسترسی، نیروی کار و تجهیزات به طور قابل توجهی در مناطق نصب بزرگ افزایش می یابد.

خوردگی همچنین به چندین روش غیرمستقیم بر سودآوری انرژی بلند مدت تأثیر می گذارد:

• کاهش تراز ساختاری که بر زوایای شیب ماژول تأثیر می گذارد
• افزایش سایه در اثر تغییر شکل ساختاری
• خرابی در حین تعمیرات و بازرسی
• عوارض بیمه و گارانتی
• ارزش فروش مجدد کمتر دارایی های خورشیدی

به همین دلیل است که سرمایه گذاران باتجربه و شرکت های حرفه ای EPC به طور فزاینده ای هزینه کل چرخه عمر یک سیستم نصب خورشیدی را به جای تمرکز بر قیمت اولیه اولیه ارزیابی می کنند.

مواد ضد خوردگی رایج مورد استفاده در سیستم های نصب خورشیدی

انتخاب مواد پایه و اساس هر استراتژی مقاومت در برابر خوردگی سیستم نصب خورشیدی با کارایی بالا است.

مواد مختلف سطوح مختلفی از استحکام مکانیکی، مقاومت در برابر اکسیداسیون، راندمان نصب و دوام طولانی مدت را ارائه می دهند. ترکیب صحیح مواد به موارد زیر بستگی دارد:

• شدت محیطی
• انتظارات طول عمر پروژه
• الزامات بار باد و برف
• اهداف سرعت نصب
• دسترسی به تعمیر و نگهداری
• ملاحظات بودجه

سیستم های نصب فتوولتائیک مدرن معمولاً از ترکیبی از موارد زیر استفاده می کنند:

• فولاد گالوانیزه گرم
• اکستروژن آلیاژ آلومینیوم
• اتصال دهنده های فولادی ضد زنگ
• پوشش های آنودایز محافظ
• درمان های سطحی ضد خوردگی

درک نحوه عملکرد این مواد تحت دسته بندی های مختلف خوردگی برای دستیابی به قابلیت اطمینان ساختاری طولانی مدت بسیار مهم است.

سازه های نصب خورشیدی فولادی گالوانیزه گرم

فولاد گالوانیزه گرم یکی از پرکاربردترین مواد در پروژه های فتوولتائیک در مقیاس بزرگ به دلیل تعادل عالی بین استحکام، دوام و کارایی هزینه است.

فرآیند گالوانیزه شامل غوطه ور کردن اجزای فولادی در روی مذاب، تشکیل یک پوشش محافظ روی روی سطح فولاد است. این پوشش به عنوان یک مانع قربانی عمل می کند که از فولاد زیرین در برابر اکسیداسیون محافظت می کند.

مزایای کلیدی سازه های نصب خورشیدی فولادی گالوانیزه عبارتند از:

• استحکام ساختاری بالا
• ظرفیت تحمل بار عالی
• قیمت گذاری مواد مقرون به صرفه
• عملکرد مقاومت در برابر باد قوی
• مناسب برای سیستم های نصب شده روی زمین در مقیاس کاربردی
• طول عمر عملیاتی طولانی در صورت پوشش مناسب

برای مزارع بزرگ فتوولتائیک که در معرض بارهای باد زیاد و تنش مکانیکی قرار دارند، سازه های فولادی گالوانیزه اغلب ترجیح داده می شوند زیرا آلومینیوم به تنهایی ممکن است استحکام کافی را در کاربردهای سنگین ایجاد نکند.

استانداردهای پوشش روی معمولی در کاربردهای خورشیدی

همه فولادهای گالوانیزه سطح یکسانی از مقاومت در برابر خوردگی را ندارند. ضخامت و کیفیت لایه روی به طور مستقیم عملکرد محافظت طولانی مدت را تعیین می کند.

برای محیط‌های C4 و C5، لایه‌های گالوانیزه ضخیم‌تر به شدت توصیه می‌شود، زیرا پوشش‌های نازک ممکن است به سرعت تحت قرار گرفتن در معرض اسپری نمک تهاجمی تخریب شوند.

سیستم های نصب خورشیدی آلیاژ آلومینیوم

آلومینیوم به دلیل ساختار سبک وزن، مقاومت در برابر اکسیداسیون طبیعی و مزایای کارایی نصب، به یکی از مهمترین مواد در مهندسی نصب فتوولتائیک مدرن تبدیل شده است.

برخلاف فولاد معمولی، آلومینیوم به طور طبیعی وقتی در معرض هوا قرار می گیرد یک لایه اکسید نازک تشکیل می دهد. این فیلم اکسید محافظ به جلوگیری از نفوذ خوردگی عمیق تر کمک می کند و به طور قابل توجهی دوام طولانی مدت را بهبود می بخشد.

رایج ترین گریدهای آلومینیومی مورد استفاده در سیستم های نصب خورشیدی عبارتند از:

• AL6005-T5
• AL6063-T5

این آلیاژها ترکیبی عالی از:

• استحکام مکانیکی
• مقاومت در برابر خوردگی
• ماشین کاری
• دقت اکستروژن
• کاهش وزن

در مقایسه با فولاد گالوانیزه، ریل‌های نصب خورشیدی آلومینیومی به‌طور قابل‌توجهی سبک‌تر هستند، و آنها را به‌ویژه برای تأسیسات پشت بام که محدودیت‌های بارگذاری ساختاری حیاتی هستند، مفید می‌سازد.

مزایای ریل های نصب خورشیدی آلومینیومی

در پروژه‌های ساحلی با رطوبت بالا، سیستم‌های نصب آلومینیوم آنودایز اغلب ترجیح داده می‌شوند زیرا مقاومت در برابر خوردگی قوی را با عملکرد نصب کارآمد ترکیب می‌کنند.

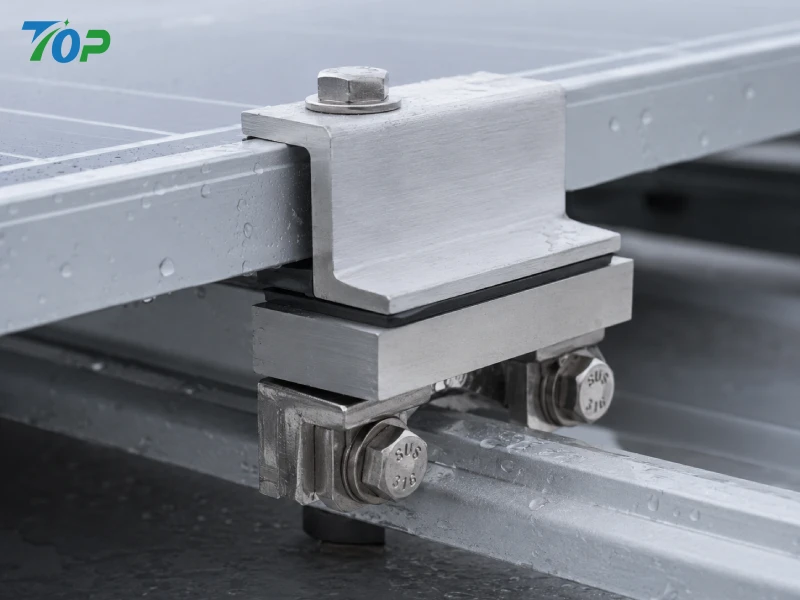

اتصال دهنده های فولادی ضد زنگ SUS304 در مقابل SUS316

اگرچه اتصال دهنده ها اجزای نسبتاً کوچکی در یک سیستم نصب فتوولتائیک هستند، اما اغلب اولین نقطه شکست خوردگی هستند.

پیچ ها، مهره ها، گیره ها و واشرها به طور مداوم در معرض:

• نفوذ آب باران
• تجمع اسپری نمک
• نوسانات دما
• چرخه های تراکم
• ارتعاش مکانیکی

اگر از اتصال دهنده های درجه پایین استفاده شود، خوردگی ممکن است به سرعت در سراسر نقاط اتصال سازه پخش شود.

به همین دلیل، سیستم های نصب خورشیدی با کیفیت بالا به طور فزاینده ای از سخت افزار فولاد ضد زنگ استفاده می کنند.

SUS316 حاوی مولیبدن است که به طور قابل توجهی مقاومت در برابر خوردگی کلرید ناشی از محیط های غنی از نمک را بهبود می بخشد. این امر باعث می شود اتصال دهنده های SUS316 برای تاسیسات فتوولتائیک درجه C5 اهمیت ویژه ای داشته باشند.

چرا اتصال دهنده ها اغلب اولین نقطه خرابی هستند؟

حتی زمانی که ریل‌ها و سازه‌های نگهدارنده دست نخورده باقی می‌مانند، بست‌های محافظت شده ضعیف ممکن است خیلی زودتر خراب شوند زیرا:

• نخ ها رطوبت و رسوبات نمک را به دام می اندازند
• استرس مکانیکی آسیب پوشش را تسریع می کند
• واکنش های الکتروشیمیایی بین فلزات غیر مشابه رخ می دهد
• انبساط حرارتی مکرر لایه های محافظ را شل می کند

خرابی های رایج خوردگی مربوط به اتصال دهنده ها عبارتند از:

• تشنج نخ
• ترک خوردگی پیچ و مهره
• شل شدن گیره
• خوردگی گالوانیکی در اطراف سطوح تماس
• مشکل در حذف تعمیر و نگهداری آینده

بنابراین پیمانکاران حرفه ای EPC به طور فزاینده ای مشخص می کنند:

• اتصال دهنده های SUS304 یا SUS316
• درمان سطحی ضد گرفتگی
• جفت های فلزی سازگار
• نصب گشتاور دقیق
• واشرهای آب بندی مقاوم در برابر آب و هوا

مقایسه سیستم های نصب خورشیدی C3 در مقابل C4 در مقابل C5

انتخاب سطح مناسب مقاومت در برابر خوردگی یکی از مهمترین تصمیمات مهندسی در طراحی سیستم فتوولتائیک است.

در حالی که همه سیستم‌های نصب ممکن است در هنگام نصب اولیه از نظر بصری مشابه به نظر برسند، عملکرد طولانی‌مدت آنها بسته به شرایط قرار گرفتن در معرض محیط می‌تواند به‌طور چشمگیری متفاوت باشد.

یک سازه نصب شده طراحی شده برای یک پشت بام شهری استاندارد ممکن است در محیط C3 عملکرد خوبی داشته باشد اما در یک محیط C5 ساحلی پیش از موعد از کار بیفتد.

درک تفاوت‌های بین سیستم‌های نصب خورشیدی C3، C4 و C5 به پیمانکاران، نصاب‌ها و توزیع‌کنندگان EPC کمک می‌کند تا مناسب‌ترین راه‌حل ساختاری را برای هر پروژه انتخاب کنند.

سیستم های نصب خورشیدی C3

محیط های C3 بر اساس استانداردهای ISO 12944 به عنوان شرایط خوردگی متوسط ​​طبقه بندی می شوند.

این محیط ها معمولاً عبارتند از:

• مناطق تجاری شهری
• مناطق صنعتی سبک
• مناطق با رطوبت متوسط
• شهرهای داخلی کم آلودگی

در این شرایط، حفاظت استاندارد ضد خوردگی به طور کلی برای دستیابی به دوام ساختاری طولانی مدت کافی است.

مواد توصیه شده برای پروژه های خورشیدی C3

• ریل آلومینیوم آنودایز شده
• اتصال دهنده های فولادی ضد زنگ SUS304
• سازه های فولادی گالوانیزه استاندارد
• ضخامت پوشش روی متوسط

سیستم های نصب درجه C3 معمولاً برای موارد زیر استفاده می شوند:

• تاسیسات خورشیدی تجاری پشت بام
• سیستم های فتوولتائیک انبار
• پشت بام کارخانه های شهری
• آرایه های خورشیدی مسکونی

تحت شرایط نگهداری مناسب، سیستم‌های C3 معمولاً می‌توانند عمر مفیدی بیش از 25 سال داشته باشند.

سیستم های نصب خورشیدی C4

محیط‌های C4 به‌عنوان شرایط با خوردگی بالا طبقه‌بندی می‌شوند و یکی از دسته‌بندی‌های کاربردی با سریع‌ترین رشد را در بازار جهانی فتوولتائیک نشان می‌دهند.

با گسترش استقرار خورشیدی در شهرهای ساحلی، مناطق تولید صنعتی، تأسیسات کشاورزی و مناطق گرمسیری، تقاضا برای سیستم‌های قفسه‌بندی خورشیدی ضد خوردگی درجه C4 به سرعت در حال افزایش است.

در مقایسه با محیط‌های C3، شرایط C4 مستلزم قرار گرفتن در معرض به طور قابل‌توجهی با موارد زیر است:

• نمک پاشی و آلودگی کلرید
• آلاینده های شیمیایی صنعتی
• رطوبت اتمسفر بالا
• انتشار آمونیاک از عملیات کشاورزی
• حفظ رطوبت پایدار
• نوسانات مکرر دما

در این شرایط، فولاد گالوانیزه معمولی یا بست های کم عیار ممکن است خیلی سریعتر از حد انتظار خراب شوند.

برنامه های کاربردی توصیه شده برای سیستم های نصب خورشیدی C4

• پشت بام های صنعتی ساحلی
• تاسیسات فرآوری مواد غذایی
• سیستم های PV کشاورزی
• پروژه های خورشیدی دامداری
• ساختمان های تجاری گرمسیری
• انبارهای لجستیکی با رطوبت بالا

تاسیسات خورشیدی کشاورزی مستحق توجه ویژه هستند زیرا انتشار آمونیاک از دام ها و کودها می تواند به شدت به سازه های فلزی حمله کند. در بسیاری از موارد، خوردگی کشاورزی حتی مخرب تر از نمک پاشی ساحلی است.

اقدامات حفاظتی پیشرفته برای محیط‌های C4

برای دستیابی به عملکرد طولانی مدت قابل اعتماد در محیط های C4، سیستم های نصب فتوولتائیک معمولاً به مشخصات مواد ارتقا یافته و عملیات سطحی نیاز دارند.

برای پیمانکاران EPC، انتخاب سیستم‌های C4 با مهندسی مناسب به کاهش ادعاهای گارانتی طولانی‌مدت کمک می‌کند و به طور قابل‌توجهی قابلیت بانکی پروژه را بهبود می‌بخشد.

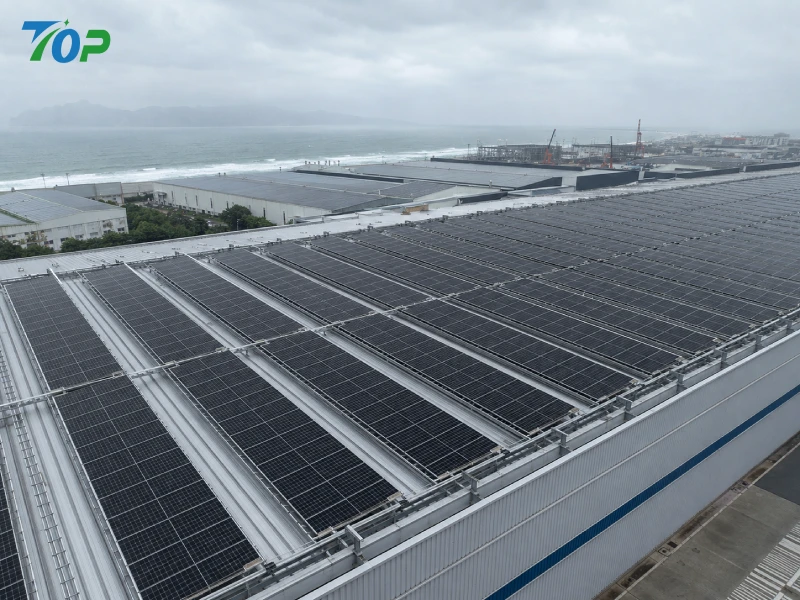

سیستم های نصب خورشیدی C5

C5 نشان دهنده بالاترین رده خوردگی اتمسفر است که معمولاً در مهندسی فتوولتائیک استفاده می شود.

این محیط ها شامل قرار گرفتن در معرض خوردگی بسیار تهاجمی است که در آن سازه های نصب استاندارد خورشیدی ممکن است بدون اقدامات حفاظتی پیشرفته به سرعت از کار بیفتند.

محیط های معمولی C5 عبارتند از:

• مناطق فراساحلی دریایی
• مناطق ساحلی با نمک پاشی مداوم
• تاسیسات صنعتی شیمیایی
• بنادر و پایانه های حمل و نقل
• سیستم های خورشیدی شناور فراساحلی
• کارخانه های ساحلی صنعتی سنگین

در شرایط C5، خوردگی هرگز به طور کامل متوقف نمی شود زیرا ذرات نمک موجود در هوا و رطوبت به طور مداوم با سطوح فلزی در معرض واکنش واکنش می دهند.

این امر انتخاب مواد و طراحی مهندسی را کاملاً حیاتی می کند.

فن آوری های پیشرفته حفاظت از خوردگی برای سیستم های C5

سیستم های نصب خورشیدی C5 با کارایی بالا معمولاً چندین فناوری حفاظتی را به طور همزمان ترکیب می کنند.

• آلیاژهای آلومینیوم آنودایز شده درجه دریایی
• اتصال دهنده های فولادی ضد زنگ SUS316
• گالوانیزه گرم سنگین
• سیستم های پوشش دوبلکس
• طراحی جداسازی الکتروشیمیایی
• مهندسی زهکشی پیشرفته
• درمان های سطحی دارای گواهی اسپری نمک

بسیاری از سیستم های نصب خورشیدی ساحلی ممتاز نیز شامل موارد زیر هستند:

• کانال های زهکشی مخفی
• سیستم های اتصال سقف غیر نفوذی
• بهینه سازی جریان هوا ضد رطوبت
• کاهش هندسه احتباس آب
• رابط های آب بندی مقاوم در برابر اشعه ماوراء بنفش

این جزئیات مهندسی به طور قابل توجهی تجمع طولانی مدت رطوبت و ذرات خورنده را در اطراف نقاط اتصال سازه کاهش می دهد.

چرا قفسه بندی خورشیدی درجه دریایی به استانداردهای مهندسی بالاتری نیاز دارد؟

برخلاف پشت بام‌های تجاری استاندارد، محیط‌های دریایی و فراساحلی در معرض ذرات موجود در هوای غنی از کلرید قرار می‌گیرند.

اسپری نمک بر روی سازه های نصب می نشیند و رطوبت را از جو جذب می کند و یک فرآیند خوردگی الکتروشیمیایی پایدار ایجاد می کند.

حتی خراش های کوچک یا نقص های پوشش ممکن است به سرعت به مشکلات خوردگی ساختاری جدی تبدیل شوند، اگر حفاظت کافی ارائه نشود.

به همین دلیل است که پیمانکاران حرفه ای EPC که در پروژه های در مقیاس آب و برق ساحلی کار می کنند به طور فزاینده ای نیاز دارند:

• گزارش های آزمایش اسپری نمک شخص ثالث
• گواهی ردیابی مواد
• تایید بست SUS316
• اسناد آندایزینگ با ضخامت بالا
• اعتبار سنجی عملکرد سازه دارای گواهی TUV

مقایسه کنار هم: سیستم‌های نصب خورشیدی C3 در مقابل C4 در مقابل C5

چگونه سطح مناسب مقاومت در برابر خوردگی را برای پروژه خورشیدی خود انتخاب کنید

انتخاب سطح صحیح حفاظت در برابر خوردگی صرفاً در مورد انتخاب بالاترین مشخصات موجود نیست. درعوض، به تعادل شرایط محیطی، الزامات ساختاری، انتظارات تعمیر و نگهداری و اقتصاد پروژه نیاز دارد.

تعیین بیش از حد ممکن است به طور غیرضروری هزینه های تدارکات را افزایش دهد، در حالی که عدم تعیین مشخصات می تواند منجر به خرابی های ساختاری طولانی مدت شود.

بنابراین، مهندسی خورشیدی حرفه ای نیاز به یک فرآیند ارزیابی سیستماتیک دارد.

شرایط محیطی را به دقت ارزیابی کنید

اولین قدم درک شرایط واقعی قرار گرفتن در معرض اتمسفر اطراف محل نصب است.

عوامل محیطی کلیدی عبارتند از:

• فاصله از خط ساحلی
• میانگین سطوح رطوبت سالانه
• قرار گرفتن در معرض آلودگی های صنعتی
• غلظت اسپری نمک
• قرار گرفتن در معرض آمونیاک کشاورزی
• فرکانس بارندگی
• شدت تابش UV

به عنوان مثال:

• سقف های داخلی شهری معمولاً به حفاظت C3 نیاز دارند
• تاسیسات تجاری ساحلی به طور کلی به سیستم های C4 نیاز دارند
• پروژه های دریایی و فراساحلی اغلب به استانداردهای مهندسی C5 نیاز دارند

بارهای باد و تنش سازه را در نظر بگیرید

خوردگی محیطی تنها یک جنبه از قابلیت اطمینان سازه بلند مدت است.

سیستم های نصب فتوولتائیک نیز باید مقاومت کنند:

• بارهای باد طوفان
• تجمع برف
• چرخه های انبساط حرارتی
• ارتعاش مکانیکی
• فشار بالابر دینامیکی

هنگامی که خوردگی با تنش ساختاری ترکیب می شود، تخریب به طور قابل توجهی تسریع می یابد.

به همین دلیل است که مناطق ساحلی با طوفان‌های فصلی قوی اغلب به سازه‌های نصب خورشیدی گالوانیزه و سیستم‌های بست تقویت‌شده نیاز دارند.

حفاظت از خوردگی را با اهداف چرخه عمر پروژه مطابقت دهید

پروژه های فتوولتائیک مدرن معمولاً برای موارد زیر طراحی می شوند:

• طول عمر عملیاتی 25 ساله
• قراردادهای خرید برق بلند مدت
• پیش بینی بازده انرژی پایدار
• مدل های عملیات تعمیر و نگهداری کم

یک سیستم نصب که تنها پس از 8 تا 10 سال دچار خوردگی شدید می شود، می تواند به شدت به مدل کلی سرمایه گذاری آسیب برساند.

بنابراین، پیمانکاران EPC به طور فزاینده ای ارزیابی می کنند:

• کل هزینه های نگهداری چرخه عمر
• قابلیت دسترسی جایگزین در آینده
• پیچیدگی بازرسی
• قابلیت اطمینان طولانی مدت ضد آب
• قرار گرفتن در معرض خطر گارانتی

از رایج ترین اشتباهات تدارکات اجتناب کنید

یکی از رایج ترین اشتباهات در خرید خورشیدی، انتخاب سیستم های نصب تنها بر اساس رقابت قیمت اولیه است.

بسیاری از تامین کنندگان ارزان قیمت، قیمت ها را کاهش می دهند:

• استفاده از پوشش های نازک روی
• کاهش ضخامت آندایزینگ
• جایگزینی بست های درجه پایین
• استفاده از مواد فولادی تایید نشده
• عدم تأیید اعتبار آزمایش اسپری نمک

اگرچه این کاهش هزینه ممکن است در ابتدا جذاب به نظر برسد، اما اغلب خطرات بلندمدت قابل توجهی را برای پیمانکاران EPC و سرمایه گذاران پروژه ایجاد می کند.

استانداردها و گواهینامه های آزمایش برای سیستم های نصب خورشیدی مقاوم در برابر خوردگی

آزمایش و صدور گواهینامه نقش مهمی در تأیید اینکه آیا یک سیستم نصب خورشیدی واقعاً می تواند در برابر قرار گرفتن در معرض محیطی طولانی مدت مقاومت کند، بازی می کند.

از آنجایی که آسیب خوردگی به تدریج در طی سالیان متمادی ایجاد می شود، بازرسی بصری به تنهایی برای ارزیابی کیفیت محصول کافی نیست.

بنابراین، پیمانکاران حرفه ای EPC و توزیع کنندگان فتوولتائیک به شدت به استانداردهای تست و سیستم های گواهینامه شناخته شده بین المللی متکی هستند.

استانداردهای تست اسپری نمک

آزمایش اسپری نمک قرار گرفتن در معرض خوردگی طولانی مدت در محیط های تهاجمی را شبیه سازی می کند.

رایج ترین استانداردهای مورد استفاده عبارتند از:

• ASTM B117
• ISO 9227

این آزمایش ها مواد را برای صدها یا حتی هزاران ساعت در معرض محیط های مه نمکی مداوم قرار می دهند.

نتایج به ارزیابی کمک می کند:

• دوام پوشش
• مقاومت در برابر اکسیداسیون
• سرعت تخریب سطحی
• عملکرد حفاظت سازه

برای سیستم‌های نصب خورشیدی C4 و C5، آزمایش اسپری نمک به ویژه مهم است زیرا محیط‌های دریایی قرار گرفتن در معرض مداوم کلرید را ایجاد می‌کنند.

چرا قابلیت ردیابی مواد اهمیت دارد؟

سازندگان نصب کننده خورشیدی با کیفیت بالا اسناد کامل ردیابی مواد را برای موارد زیر ارائه می کنند:

• ترکیب فولاد
• گریدهای آلیاژ آلومینیوم
• تأیید مواد اتصال دهنده
• گزارش ضخامت پوشش
• گواهی مقاومت مکانیکی

بدون قابلیت ردیابی، پیمانکاران EPC ممکن است ناآگاهانه مواد کاهش یافته را دریافت کنند که در شرایط عملیاتی در دنیای واقعی پیش از موعد از کار می افتند.

نتیجه گیری

با ادامه گسترش پروژه های فتوولتائیک در محیط های ساحلی، صنعتی، کشاورزی و دریایی، مقاومت در برابر خوردگی به یکی از مهم ترین عوامل در قابلیت اطمینان طولانی مدت سیستم خورشیدی تبدیل شده است.

درک تفاوت‌های بین سیستم‌های نصب خورشیدی C3، C4 و C5 به پیمانکاران EPC، نصاب‌کنندگان خورشیدی و توزیع‌کنندگان اجازه می‌دهد تا بر اساس شرایط واقعی محیطی و انتظارات چرخه عمر، تصمیمات مهندسی بهتری بگیرند.

یک سیستم نصب خورشیدی ضد خوردگی که به درستی طراحی شده باشد، بسیار بیشتر از پشتیبانی ساختاری به تنهایی ارائه می دهد. فراهم می کند:

• قابلیت اطمینان طولانی مدت ضد آب
• کاهش هزینه های نگهداری
• بهبود ایمنی نصب
• خطرات گارانتی کمتر
• سودآوری پروژه بالاتر
• افزایش رضایت مشتری

برای مهندسی فتوولتائیک مدرن، انتخاب استراتژی صحیح حفاظت در برابر خوردگی دیگر اختیاری نیست - برای دستیابی به زیرساخت های خورشیدی بادوام، قابل استفاده و با کارایی بالا ضروری است.

چه پروژه شما به یک سیستم پشت بام تجاری C3، یک ساختار خورشیدی کشاورزی C4 یا یک راه حل نصب فتوولتائیک C5 در سطح دریایی نیاز داشته باشد، سرمایه گذاری در مواد تایید شده، تصفیه سطح با کیفیت بالا و طراحی مهندسی پیشرفته همیشه ارزش طولانی مدت قوی تری نسبت به انتخاب پایین ترین قیمت اولیه ارائه می دهد.

TopFence Solar به‌عنوان یک تولیدکننده حرفه‌ای نصب‌کننده‌های خورشیدی، بر ارائه راه‌حل‌های نصب فتوولتائیک مقاوم در برابر خوردگی با کارایی بالا متمرکز شده است که برای محیط‌های جهانی نیازمند مهندسی شده‌اند.

از طریق انتخاب مواد پیشرفته، ساخت دقیق و کنترل کیفیت دقیق، TopFence Solar به پیمانکاران، توزیع‌کنندگان و توسعه‌دهندگان پروژه EPC کمک می‌کند تا زیرساخت‌های خورشیدی را برای قابلیت اطمینان ساختاری بلندمدت و حداکثر بازده عملیاتی بسازند.
