چرا حفاظت سقف یک نیاز مهندسی حیاتی در سیستم های نصب PV است؟
در پروژه های فتوولتائیک مدرن،اشتباهات رایج نصب PVدیگر مسائل ساخت و ساز ساده نیستند. آنها خطرات مهندسی سازه ای هستند که مستقیماً بر یکپارچگی سقف، قابلیت اطمینان سیستم و عملکرد بلند مدت پروژه تأثیر می گذارند. برای پیمانکاران EPC، نصابان خورشیدی، و توزیعکنندگان سیستمهای نصب خورشیدی، حفاظت سقف باید بهعنوان یک نیاز مهندسی اصلی بهجای جزئیات نصب اختیاری در نظر گرفته شود.
با گسترش سریع جهانی از rسیستم های PV ooftopبه خصوص در کاربردهای تجاری و صنعتی، آسیب سقف ناشی از نصب به یک مسئله مکرر تبدیل شده است. در بیشتر موارد، این مشکلات توسط خود ماژولهای PV ایجاد نمیشوند، بلکه به دلیل طراحی نادرست سیستم نصب، روشهای نصب نامناسب، یا درک ناکافی از رفتار بار سقف تحت باد، انبساط حرارتی و استرس مکانیکی طولانیمدت ایجاد میشوند.
از منظر EPC، آسیب سقف هزینههای پنهان قابل توجهی را شامل میشود، از جمله کار تعمیر، ادعای گارانتی، خرابی سیستم و خطر اعتبار. بنابراین، جلوگیری از آسیب سقف نه تنها یک نیاز فنی، بلکه یک عامل حیاتی در حفظ سودآوری پروژه و پایداری عملیاتی بلند مدت است.
یک سیستم نصب خورشیدی قابل اعتماد، همراه با روشهای نصب استاندارد و مواد با درجه مهندسی، برای اطمینان از عملکرد الکتریکی و ایمنی ساختاری در طول چرخه عمر پروژه ضروری است.
دیدگاه مهندسی: چرا آسیب سقف در پروژه های نصب PV رخ می دهد
برای جلوگیری از آسیب سقف به طور موثر، به جای تمرکز بر خطاهای نصب در سطح سطح، لازم است دلایل اصلی مهندسی را درک کنید. در پروژههای دنیای واقعی EPC، آسیب سقف معمولاً از ترکیب عوامل متعدد در طراحی، انتخاب مواد و اجرای نصب ناشی میشود.
1. ارزیابی ساختاری سقف ناکافی قبل از نصب
یکی از شایع ترین عللآسیب سقف نصب PVعدم ارزیابی ساختاری مناسب قبل از طراحی سیستم است. بسیاری از پروژهها استحکام سقف یکنواخت را بدون ارزیابی ظرفیت باربری واقعی، شرایط پیری سقف یا محدودیتهای مصالح فرض میکنند.
از دیدگاه مهندسی، هر سقف باید هم برای بارهای استاتیکی (وزن سیستم) و هم برای بارهای دینامیکی (بالا بردن باد و نیروهای محیطی) ارزیابی شود. بدون این تجزیه و تحلیل، تمرکز تنش ممکن است رخ دهد، که منجر به تغییر شکل یا خستگی ساختاری طولانی مدت شود.
2. انتخاب نادرست سیستم های نصب خورشیدی بر اساس نوع سقف
یکی از مهمترین اشتباهات مهندسی در پروژههای PV پشت بام، عدم تطابق بین نوع ساختار سقف و طراحی سیستم نصب خورشیدی است. انواع سقفها رفتارهای مکانیکی، محدودیتهای ضد آب و ویژگیهای باربری متفاوتی دارند. بنابراین، استفاده از یک راه حل نصب جهانی بدون تطابق مهندسی، خطر آسیب سقف، ناپایداری ساختاری و خرابی طولانی مدت سیستم را به طور قابل توجهی افزایش می دهد.
از دیدگاه مهندسی EPC، انتخاب یک سیستم نصب خورشیدی یک اقدام خرید استاندارد نیست - این یک تصمیم سازگاری ساختاری است که مستقیماً ایمنی سیستم، قابلیت اطمینان ضد آب و عملکرد چرخه عمر را تعیین میکند.
2.1. سیستم های سقف کاشی (سرامیک / کاشی بتنی)
سقف کاشی نیاز داردسیستم های نصب مبتنی بر قلابکه بدون تکیه بر بار کاشی به ساختار سقف در زیر کاشی ها لنگر می اندازد. این سیستم معمولاً از قلاب های سقفی از جنس فولاد ضد زنگ همراه با ریل های آلومینیومی استفاده می کند.
اولویت مهندسی:
- از شکستگی کاشی با توزیع بار روی تیرها و نه کاشی ها جلوگیری کنید
- از قلاب های قابل تنظیم برای سازگاری با سطوح کاشی ناهموار استفاده کنید
- با به حداقل رساندن جابجایی کاشی، یکپارچگی ضد آب را حفظ کنید
نصب نادرست روی سقف کاشی اغلب منجر به ترک خوردن کاشی، نفوذ آب پنهان و نشت طولانی مدت در زیر لایه سقف می شود.
2.2. سیستم های سقف فلزی (ذوزنقه ای / درز ایستاده)
سقف های فلزی معمولا استفاده می شودسیستم های غیر نفوذی مبتنی بر گیرهیا سیستم های نفوذ کنترل شده بسته به مشخصات سقف. سقف های درز ایستاده امکان گیره درز را فراهم می کنند، در حالی که سقف های ذوزنقه ای اغلب به پیچ های خودکار با واشرهای آب بند نیاز دارند.
اولویت مهندسی:
- تا حد امکان لایه ضد آب سقف را حفظ کنید
- از گیره های مقاوم در برابر خوردگی استفاده کنید (توصیه می شود SUS304)
- حساب برای انبساط حرارتی ورق های فلزی
عدم تطابق صحیح سیستمهای نصب با پروفیلهای سقف فلزی میتواند منجر به نشتی، شل شدن بست یا ترکخوردگی طولانیمدت ناشی از حرکت حرارتی شود.
2.3. سیستم های سقف بتنی تخت
سقف های بتنی مسطح به طور کلی استفاده می شودسیستم های بالاست یا سیستم های صفحه پایه لنگربسته به ظرفیت بار سازه سیستم های بالاست از نفوذ سقف جلوگیری می کنند، در حالی که سیستم های لنگر از لنگرهای شیمیایی یا پیچ های انبساط استفاده می کنند.
اولویت مهندسی:
- قبل از انتخاب سیستم های بالاست ظرفیت بار سقف را ارزیابی کنید
- از مقاومت بالابرنده باد از طریق طراحی لنگر سازه اطمینان حاصل کنید
- در صورت نیاز به نفوذ از آب بندی ضد آب استفاده کنید
محاسبه نادرست بار در سیستم های سقف مسطح می تواند منجر به تنش بیش از حد سازه ای یا مقاومت ناکافی باد، به ویژه در مناطق با باد شدید شود.
2.4 نتیجه گیری مهندسی: چرا انتخاب سیستم یک تصمیم ایمنی سازه است
انتخاب یک سیستم نصب خورشیدی نه تنها یک انتخاب خرید بلکه یک تصمیم مهندسی اصلی است که نحوه تعامل کل سیستم فتوولتائیک با ساختار ساختمان را مشخص می کند.
عدم تطابق بین نوع سقف و طراحی سیستم نصب می تواند منجر به موارد زیر شود:
- خرابی سقف ضد آب
- تغییر شکل سازه تحت بار باد
- تسریع خوردگی و خستگی مواد
- افزایش هزینه نگهداری طولانی مدت
برای پیمانکاران EPC، انتخاب صحیح سیستم پایه و اساس قابلیت اطمینان پروژه، کارایی نصب و کنترل هزینه چرخه عمر است.
بنابراین انتخاب یک سیستم نصب خورشیدی فقط یک تصمیم خرید نیست، بلکه یک تصمیم ایمنی ساختاری است که به طور مستقیم بر قابلیت اطمینان سیستم تأثیر می گذارد.
3. فقدان گردش کار نصب استاندارد
بسیاری از تیم های نصب به جای رویه های مهندسی استاندارد، به تجربه تکیه می کنند. این اغلب منجر به اعمال ناهماهنگ گشتاور، تراز نادرست ریل و از دست رفتن مراحل تأیید ضد آب می شود.
بدون کنترل استاندارد گردش کار، حتی مواد با کیفیت بالا ممکن است به دلیل شیوه های نصب نامناسب شکست بخورند. این یکی از علل نادیده گرفته شده اغلب مسائل مربوط به سقف در پروژه های PV است.
بزرگ ترین اشتباهات نصب PV که منجر به آسیب سقف می شود
خطاهای نصب زیر معمولا در پروژه های EPC مشاهده می شود و بحرانی ترین عوامل خطر برای آسیب سقف را نشان می دهد. این مسائل تئوری نیستند - آنها شکست های مهندسی اثبات شده در میدان هستند.

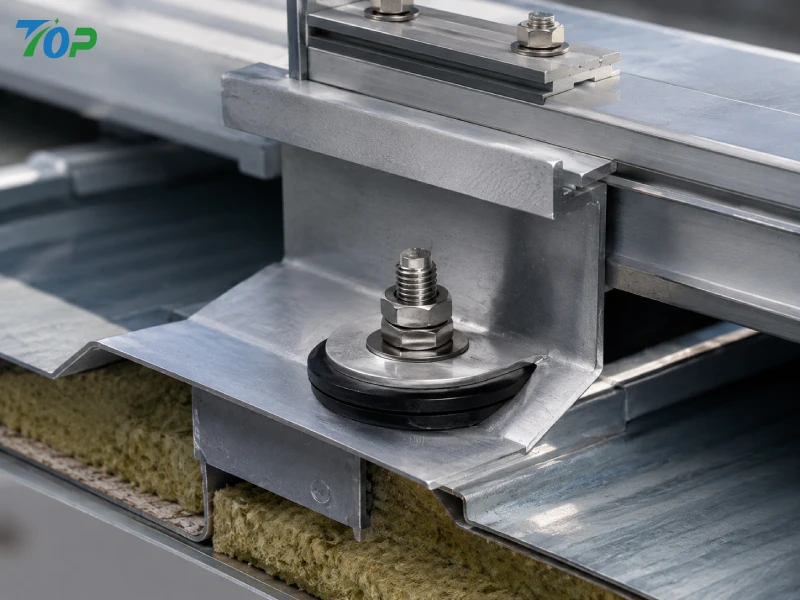

روش های نادرست نفوذ و عایق رطوبتی سقف
نفوذ نامناسب سقف یکی از دلایل اصلی نشت طولانی مدت در تاسیسات خورشیدی است. مسئله اغلب خود نفوذ نیست، بلکه عدم طراحی مناسب ضد آب مانند سیستم های چشمک زن، لایه های آب بندی EPDM یا یکپارچه سازی واشر مهندسی شده است.
اتکای بیش از حد به درزگیرهای بدون ساختارهای ضد آب مکانیکی، خطر ورود آب را به خصوص در چرخههای انبساط و انقباض حرارتی افزایش میدهد.
سوء مدیریت بار ساختاری در سیستم های نصب
توزیع ناهموار بار یکی دیگر از دلایل کلیدی تغییر شکل سقف است. هنگامی که سیستمهای نصب تنش را به جای توزیع یکنواخت، در نقاط خاصی متمرکز میکنند، احتمال خستگی طولانیمدت سازه بیشتر میشود.
این موضوع در مناطقی با بار باد زیاد یا محیطهای ساحلی حادتر میشود.
استفاده از سخت افزار با کیفیت پایین یا غیر تایید شده
کیفیت مواد به طور مستقیم بر دوام سیستم تأثیر می گذارد. استفاده از اتصال دهنده های غیر SUS304 یا اجزای آلومینیومی با عملیات ضعیف خطر خوردگی را به خصوص در شرایط مرطوب یا ساحلی افزایش می دهد.
خوردگی نه تنها استحکام سازه را کاهش می دهد بلکه ممکن است باعث لکه شدن سطح سقف و تخریب طولانی مدت شود.
خطاهای ناهماهنگی ریل و تحمل نصب
حتی خطاهای کوچک تراز ریلی می تواند منجر به توزیع ناهموار تنش در ماژول های PV شود. با گذشت زمان، این ممکن است خطر ریز ترک ها را افزایش دهد و کارایی سیستم را کاهش دهد.
بنابراین هم ترازی مناسب یک نیاز ساختاری است، نه فقط یک الزام زیبایی شناختی.
اصول مهندسی برای جلوگیری از آسیب سقف در سیستم های PV
جلوگیری از آسیب سقف مستلزم تغییر از تفکر مبتنی بر نصب به طراحی سیستم مهندسی محور است. اصول زیر بهترین شیوه های اصلی در پروژه های خورشیدی مدرن EPC را نشان می دهد.

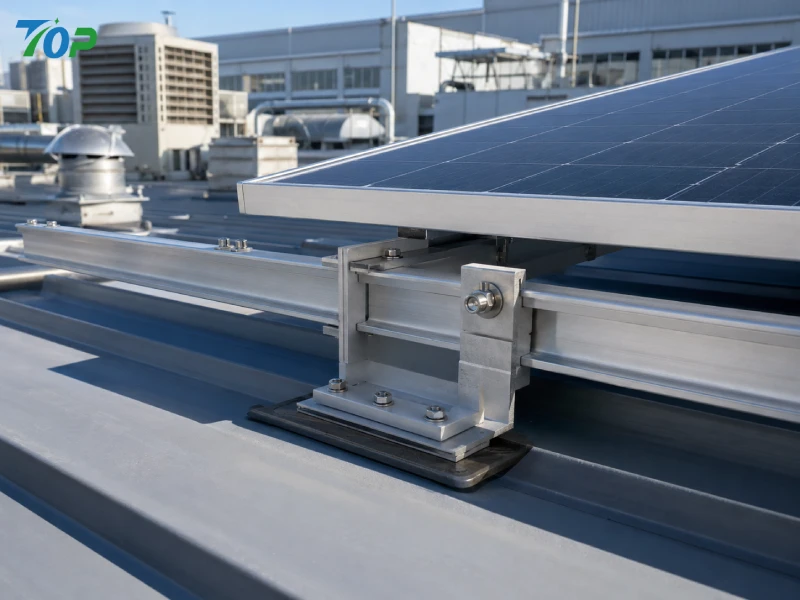

اصل 1: بار باید به طور مساوی توزیع شود
سیستمهای نصب خورشیدی باید اطمینان حاصل کنند که بارهای مکانیکی به طور مساوی در سطح سقف توزیع میشوند تا از تمرکز تنش موضعی جلوگیری شود.
اصل 2: عایق رطوبتی باید از نظر ساختاری یکپارچه باشد
حفاظت ضد آب نباید تنها به درزگیرها متکی باشد. در عوض، باید با استفاده از کیت های چشمک زن، رابط های EPDM و ساختارهای آب بندی مهندسی شده در طراحی سیستم نصب ادغام شود.

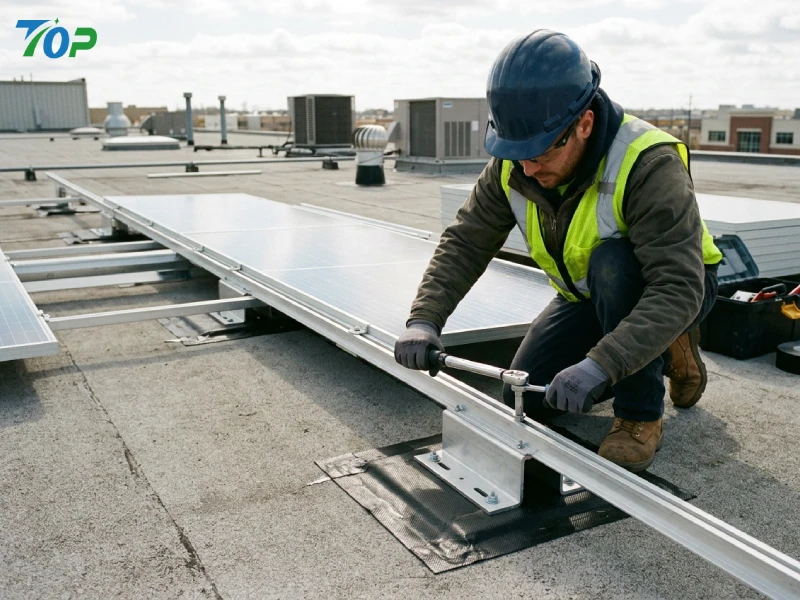

اصل 3: نصب باید از رویه های مهندسی استاندارد پیروی کند
کنترل گشتاور، راستیآزمایی تراز، و بازرسی پس از نصب باید استاندارد باشد تا اطمینان حاصل شود که اجرای میدانی با الزامات طراحی مهندسی مطابقت دارد.
