تولید کننده و تامین کننده ریل نصب پنل خورشیدی

برند Xiamen Topfencesolarریل های نصب پنل خورشیدیمورد استفاده برای سیستم های خورشیدی سقفی، مواد آلومینیومی سطح بالا هستند که برای نصب پنل های خورشیدی بهینه شده اند.

ریل خورشیدی نوع سقف:

آلومینیوم 6005-T5/T6 ویژگی های استحکام بالا، مقاومت در برابر خوردگی عالی و وزن بسیار سبک، مناسب ترین ماده برای قفسه بندی سیستم پشت بام است.

ریل سری TF-RL B46 | طول 4000 میلی متر، 4200 میلی متر، 4500 میلی متر، 4800 میلی متر و غیره

اندازه معمولی: 27.3 * 48.3 * 4500 میلی متر

درمان سطح: ≥10μm

کیت های نصب ریل

جزئیات طراحی ساختار: برای مثال مدل TF-RL-B46 را در نظر بگیرید که یکی از محبوب ترین مدل ها است.

ابعاد سازه:

پارامترهای هندسه بخش سازه
(1) راه آهن:	B46		مواد:		AL6005-T6
σs= 250	N/mm2		E= 70000		N/mm2
پارامترهای هندسه بخش
A (mm2)		197.0		IP (mm4)		64335.0
Ix (mm4)		43678.0		Iy (mm4)		20657.0
Zxup (mm3)		1804.0		Zyleft (mm3)		1703.0
Zydown (mm3)		2004.0		Zyright (mm3)		1306.0

وزن / متر = چگالی ρ(kg/m³) × سطح مقطع A(m2) × g (N/kg)

9.8 × 0.000 19696 × 2710 =

=5.23 نیوتن بر متر

تجزیه و تحلیل ترکیب شیمیایی ریل آلومینیومی B46:

(روش تست: GB/T3190-2008، OES)

عناصر شیمیایی AL6005-T6
عنصر	آیین نامه 6005	محصولات آلومینیومی Antai (AT6006 -T6)	نتیجه گیری
سی	0.6-0.9	0.62	پاس
Fe	≤0.35	0.13	پاس
مس	≤0.10	<0.001	پاس
منگنز	≤0.10	0.003	پاس
Mg	0.40-0.60	0.56	پاس
Cr	≤0.35	0.001	پاس
روی	≤0.10	0.01	پاس
Ti	≤0.10	0.014	پاس
ال	حاشیه	حاشیه	پاس

تست کشش:

روش تست: JIS Z 2241-2011

خواص مکانیکی AL6005-T6

مورد آزمایشی	نوع نمونه	مقاومت کششی (Rm) (Mpa）	قدرت اثبات (R0.2) (Mpa)	کشیدگی پس از شکستگی (A50mm)(%)
نتیجه	شماره 13B	295	263	10

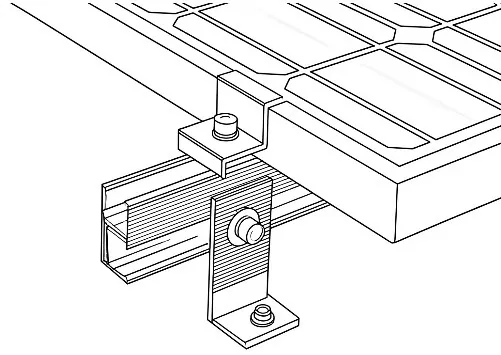

لوازم جانبی کیت نصب سازه ریلی:


دو رشته پیچ	قلاب سقف	کیت L-Fet	وسط گیره 1

انتهای گیره 1	گیره میانی 2	گیره انتهایی 2	ورق رسانا

برنامه های بیشتر ریل

View as

براکت های ریلی نصب پنل خورشیدی آلومینیومی

براکت های ریلی نصب پنل خورشیدی آلومینیومی ساخت Xiamen Topfencesolar از چین با استفاده از قلاب های سقفی نصب شده روی تیر برای پشتیبانی از ریل های B45. اتصال دهنده های ریلی که قطعات ریل را در یک ریل بلند ردیف به ردیف به هم متصل می کند تا صفحات خورشیدی را در جهت افقی یا عمودی قرار دهند. عملکرد با قابلیت اطمینان بالا به گرمی مورد استقبال بازارهای اروپا، آسیا و آمریکا قرار گرفته است.
نام برند:Topfencesolar
جنس محصول:آلومینیوم
عملکرد محصول:ریل برای نصب پنل خورشیدی
عمر خدمات:≥25 سال

بیشتر ببینید >> ارسال استعلام >>

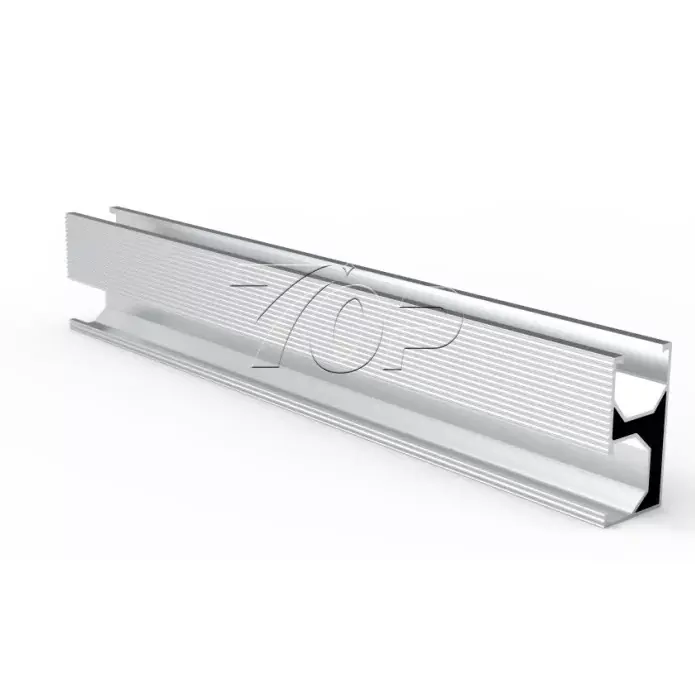

ریل نصب سقف رک خورشیدی

Xiamen Topfencesolar Co.Ltd به عنوان یک تامین کننده قابل اعتماد برای سازه های نصب خورشیدی، به طراحی و ساخت ریل های نصب سقف رک خورشیدی با کارایی بالا برای پاسخگویی به تقاضاهای مختلف بازار، از پشت بام های مسکونی گرفته تا کارخانه های PV تجاری اختصاص دارد. ما محصولاتی را طراحی می کنیم که هم عملکرد فنی و هم کارایی هزینه را ارائه می دهند.

نام برند:Topfencesolar

جنس محصول:AL6005-T5/AL6063-T6

عملکرد محصول:نصب روی پشت بام

عمر خدمات:بیش از 20 سال

بیشتر ببینید >> ارسال استعلام >>

ریل پنل خورشیدی

ریل های پنل خورشیدی پشتیبانی پایداری را برای سیستم نصب سقف خورشیدی فراهم می کنند و می توانند موقعیت های مختلف را تطبیق دهند. Xiamen Topfencesolar یک تولید کننده حرفه ای است که ما خدمات سفارشی ریل پنل خورشیدی را برای کمک به مشتریان در پروژه های خورشیدی خود ارائه می دهیم. نمونه ها برای اندازه و مقدار مختلف در دسترس هستند.
نام برند:Topfencesolar
جنس محصول:آلومینیوم Al6005-T5 / T6
عملکرد محصول:نصب سقف فلزی خورشیدی
عمر خدمات:20 سال

بیشتر ببینید >> ارسال استعلام >>

مینی ریل برای نصب پنل خورشیدی سقف فلزی

به عنوان یک تولید کننده و تامین کننده حرفه ای در چین، مینی ریل برای نصب پنل خورشیدی سقف فلزی با دوام و وزن سبک که توسط Xiamen Topfencesolar تولید شده است، می تواند 20 تا 30 درصد هزینه کمتر برای نصب پنل خورشیدی شما را کاهش دهد. آندایزاسیون سطح آلومینیوم در حال پردازش ≥ 10μm است، با انجام خدمات بیش از 25 سال، تلاش زیادی برای اثبات UV و مقاومت در برابر خوردگی می کند. این راه حل ریلی به خوبی مورد استقبال قرار می گیرد و در زمینه های مسکونی، تجاری و صنعتی سیستم خورشیدی استفاده می شود.
نام برند:Topfencesolar
جنس محصول:Al6005-T5
عملکرد محصول:برای بارگذاری پنل خورشیدی روی سقف یا زمین
عمر خدمات:≥25 سال

بیشتر ببینید >> ارسال استعلام >>

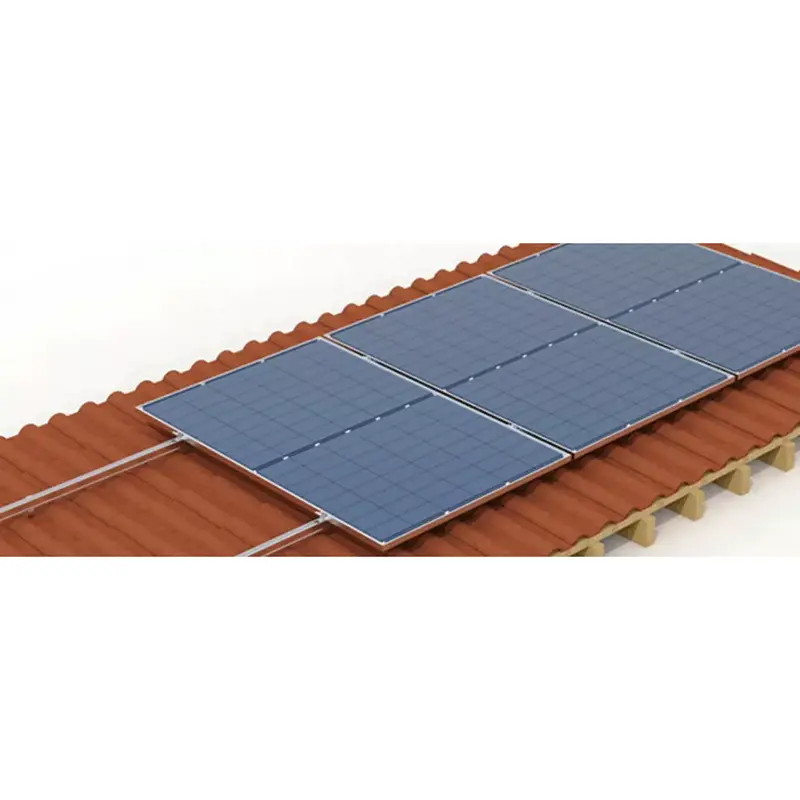

پایه قفسه سقف پانل خورشیدی

سرنخ های Topfencesolar تولید کننده پایه قفسه سقف پانل خورشیدی، کارخانه مستقر در چین. ریل پایه های نصب کلیدی یک سیستم فتوولتائیک است. با نصب ریل، می تواند به طور ایمن پانل های خورشیدی را بر روی سقف های مختلف ثابت کند. مانند سقف های بتنی، فلزی و کاشی. ریل های سبک وزن از آلیاژ آلومینیوم ساخته شده اند که با مقاومت در برابر خوردگی عالی عمل می کنند، علاوه بر این، نصب آن آسان است.

بیشتر ببینید >> ارسال استعلام >>

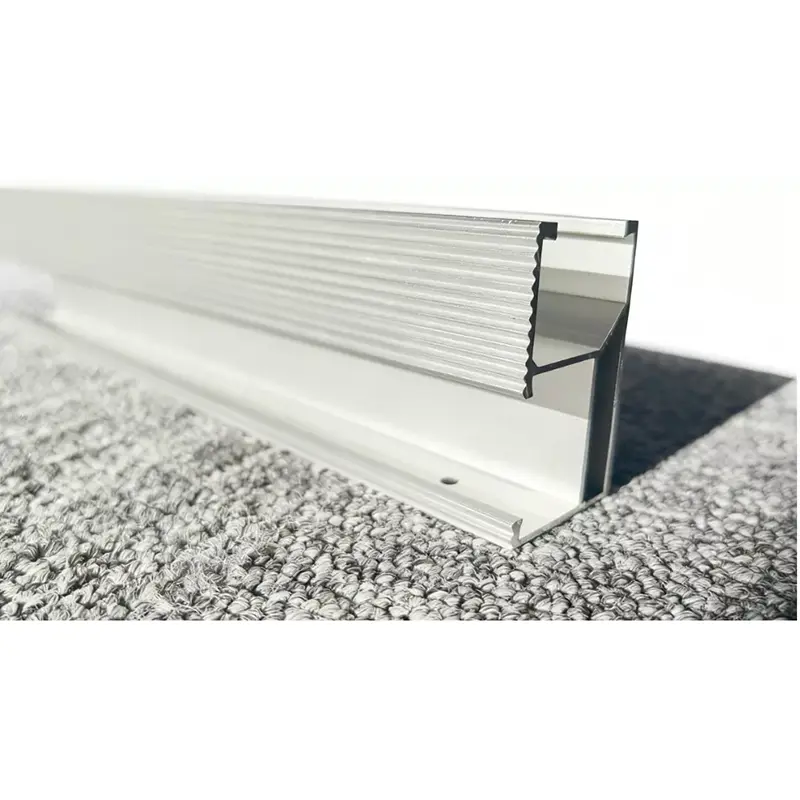

ریل نصب پنل خورشیدی آلومینیومی

ریل های نصب پنل خورشیدی آلومینیومی یکی از بخش های مهم برای کل سازه نصب خورشیدی است. آنها از مواد آلومینیوم 6005-T5 با عملیات سطح آنودایز ساخته شده اند که بیش از 25 سال دوام دارند.
نام برند:Topfencesolar
جنس محصول:آلومینیوم 6005-T5، 6063-T6
عملکرد محصول:پشتیبانی از نصب خورشیدی
عمر خدمات:≥ 20 سال

بیشتر ببینید >> ارسال استعلام >>

به عنوان یک تولید کننده و تامین کننده قابل اعتماد ریل های نصب پنل خورشیدی در چین، ما کارخانه خود را داریم. برای دریافت لیست قیمت محصولات سفارشی لطفا با ما تماس بگیرید.
