ریل نصب پنل خورشیدی آلومینیومی

ریل های نصب پنل خورشیدی آلومینیومی یکی از بخش های مهم برای کل سازه نصب خورشیدی است. آنها از مواد آلومینیوم 6005-T5 با عملیات سطح آنودایز ساخته شده اند که بیش از 25 سال دوام دارند.
نام برند:Topfencesolar
جنس محصول:آلومینیوم 6005-T5، 6063-T6
عملکرد محصول:پشتیبانی از نصب خورشیدی
عمر خدمات:≥ 20 سال

Aluminium Solar Panel Mounting Rails

ریل های نصب پنل خورشیدی آلومینیومی TF-RL-B48 برای پشت بام ها طراحی شده اند، آنها معمولاً برای نصب در جایی که نیاز به استحکام ساختاری بالا وجود دارد استفاده می شوند. طرح‌های پروفیل ریل قوی‌تر و ضخیم‌تر از ریل‌های سقف معمولی در بازار است، می‌توان آن را در برخی از پروژه‌ها با سرعت باد قوی حداکثر تا 60 متر بر ثانیه اعمال کرد.

Aluminium Solar Panel Mounting Rails

دیتاشیت

دسته بندی آیتم های بازرسی

آیتم بازرسی

الزامات استاندارد

(ASTM B221)

ترکیب شیمیایی (%)

سیلیکون (Si)

0.40 - 0.80

آهن (آهن)

≤ 0.70

مس (مس)

≤ 0.10

منگنز (Mn)

0.30 - 0.60

منیزیم (Mg)

0.40 - 0.60

کروم (کروم)

≤ 0.10

روی (روی)

≤ 0.25

تیتانیوم (Ti)

≤ 0.10

سایر عناصر (هر کدام)

≤ 0.05

سایر عناصر (کل)

≤ 0.15

آلومینیوم (Al)

باقی مانده

خواص مکانیکی

مقاومت کششی (σb)

≥ 230 مگاپاسکال

قدرت تسلیم (σ0.2)

≥ 170 مگاپاسکال

ازدیاد طول (δ5)

≥ 8٪

سختی برینل (HB)

≥ 65

مقاومت برشی

≥ 140 مگاپاسکال

Aluminium Solar Panel Mounting Rails

ریل های PV TF-RL-B48 به دلیل طراحی خاص خود محبوبیت زیادی داشتند، آن را با شکاف در پشت پروفیل طراحی کرد، بنابراین کانکتور ریل را می توان در پشت ریل نصب کرد، که بر نصب پاهای L یا قلاب سقف کاشی تأثیر نمی گذارد.

به این ترتیب تیم نصب نیازی به نگرانی در مورد مشکل تداخل ندارد و در زمان نصب صرفه جویی می کند.

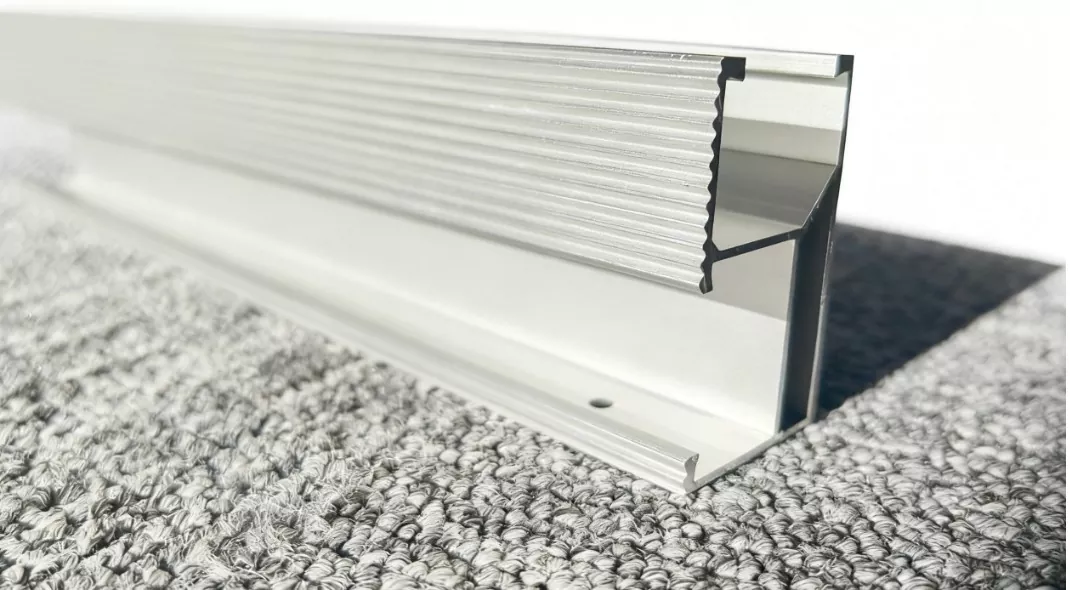

ضخامت لایه آنودایز ریل های نصب پانل خورشیدی آلومینیومی ما بیش از 10μm است، با ظاهر خوب و مقاومت در برابر خوردگی قوی. که آنها را برای استفاده در فضای باز در آب و هوای مختلف مناسب می کند. (نیازهای مختلف برای لایه آندایزینگ نیز می تواند سفارشی شود)

Aluminium Solar Panel Mounting Rails

وزن ریل های نصب خورشیدی آلومینیومی سبک، حمل و نصب آسان است که باعث صرفه جویی در هزینه نیروی کار و پشتیبانی از نصب انعطاف پذیر می شود.

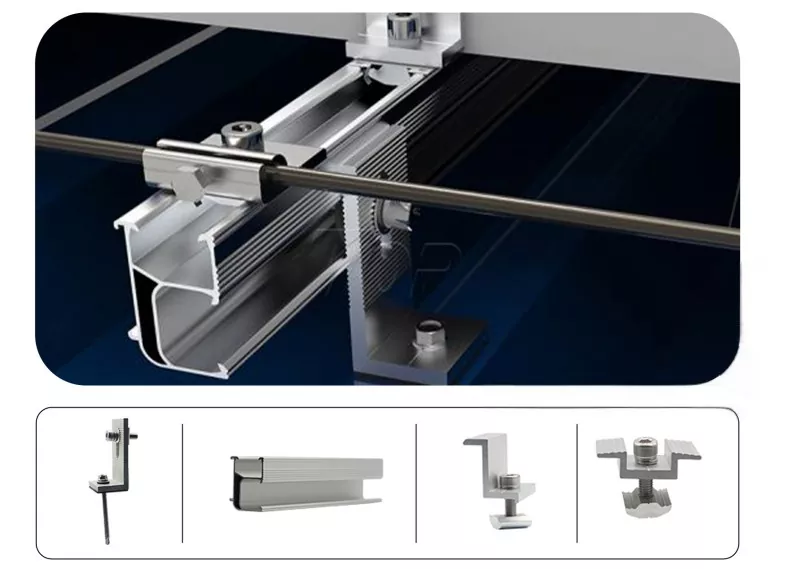

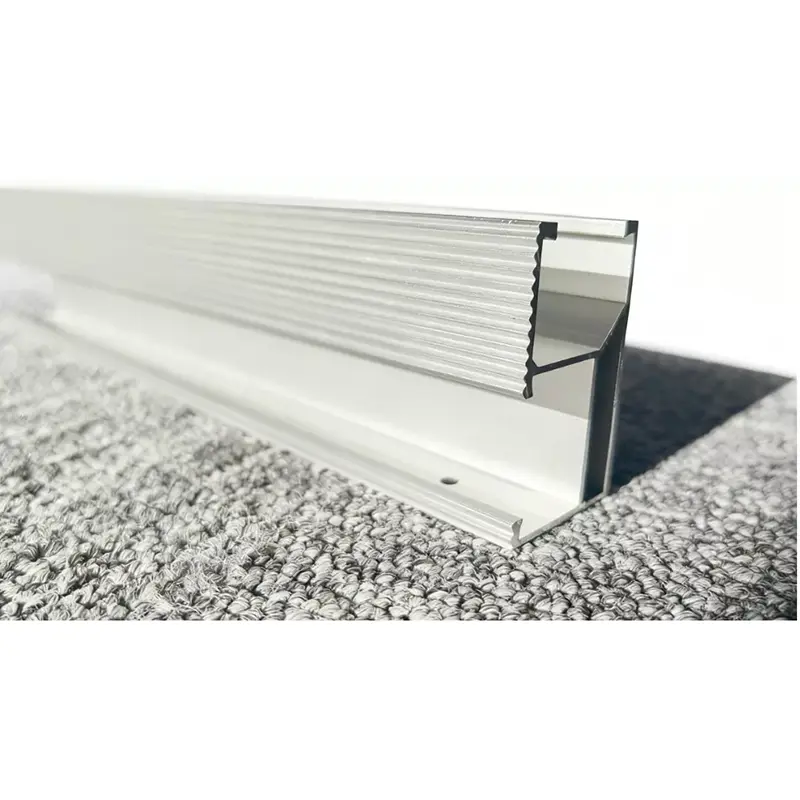

قسمت جلوی ریل سقف دارای نوارهایی است که می تواند پایداری لوازم جانبی Roof Hook یا L Feet را افزایش دهد تا کاملاً با آن مطابقت داشته باشد.

Aluminium Solar Panel Mounting Rails

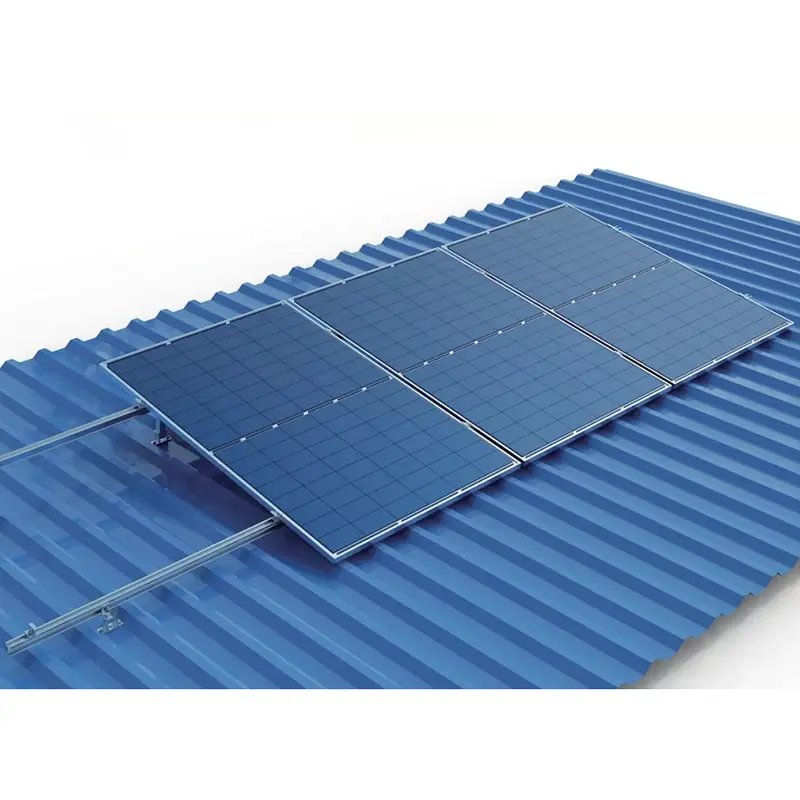

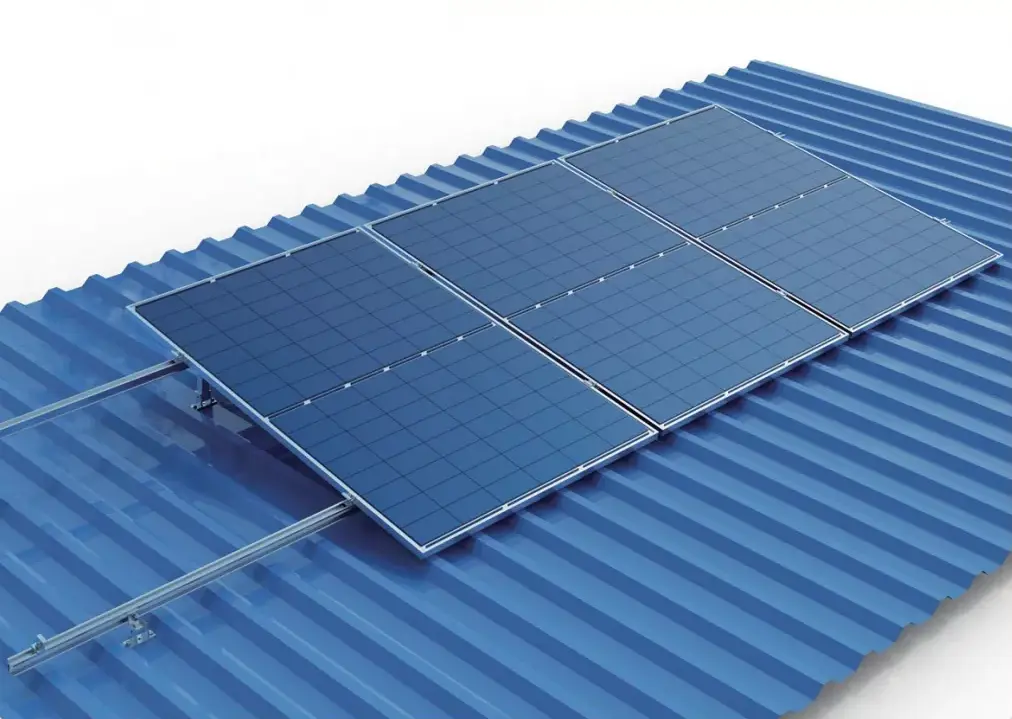

ساختار نصب سقف فلزی شامل: پایه L، ریل خورشیدی، گیره انتهایی، گیره میانی و غیره

رنگ‌های نقره‌ای و سیاه موجود است و طول آن را می‌توان بنا به درخواست پروژه سفارشی کرد.

مقدار هر اقلام را می توان با توجه به نیاز تنظیم کرد

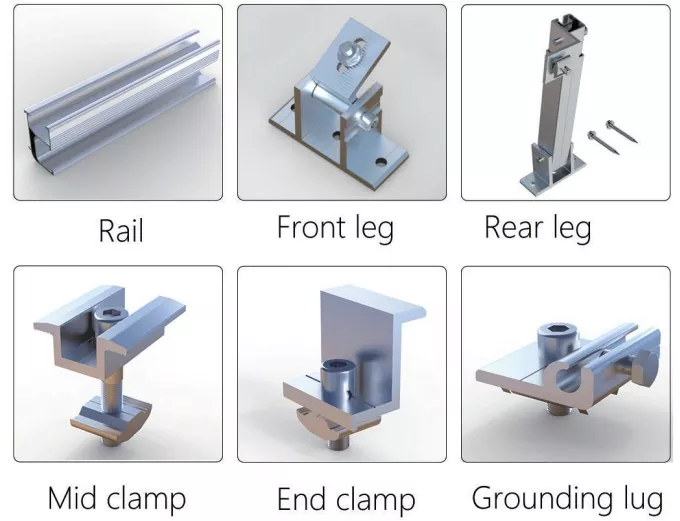

کیت های کامل نصب این سیستم قفسه خورشیدی چیست؟

کل کیت ها عمدتاً شامل ریل، پایه جلو، پایه عقب و گیره هایی مانند گیره میانی، گیره انتهایی، و گیره زمین و غیره است.

Aluminium Solar Panel Mounting Rails



چگونه ریل را روی پشت بام نصب کنیم؟

1. اندازه سقف را اندازه گیری کنید تا مقدار ریل های نصب پنل خورشیدی آلومینیومی را بررسی کنید.

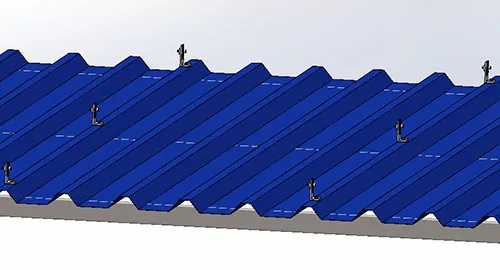

2. پایه پشتیبانی ریل را نصب کنید. به عنوان مثال در زیر نوع محلول L Feet، نصب کیت های L فوت ابتدا روی پشت بام موقعیتی.

3. ریل های کشویی بین یک پایه L یکسان، با پیچ شیار T روی پایه L محکم می شوند. ریل ها توسط کانکتورهای ریلی مطابق شکل زیر به هم متصل خواهند شد.

Aluminium Solar Panel Mounting Rails

Aluminium Solar Panel Mounting Rails

Aluminium Solar Panel Mounting Rails

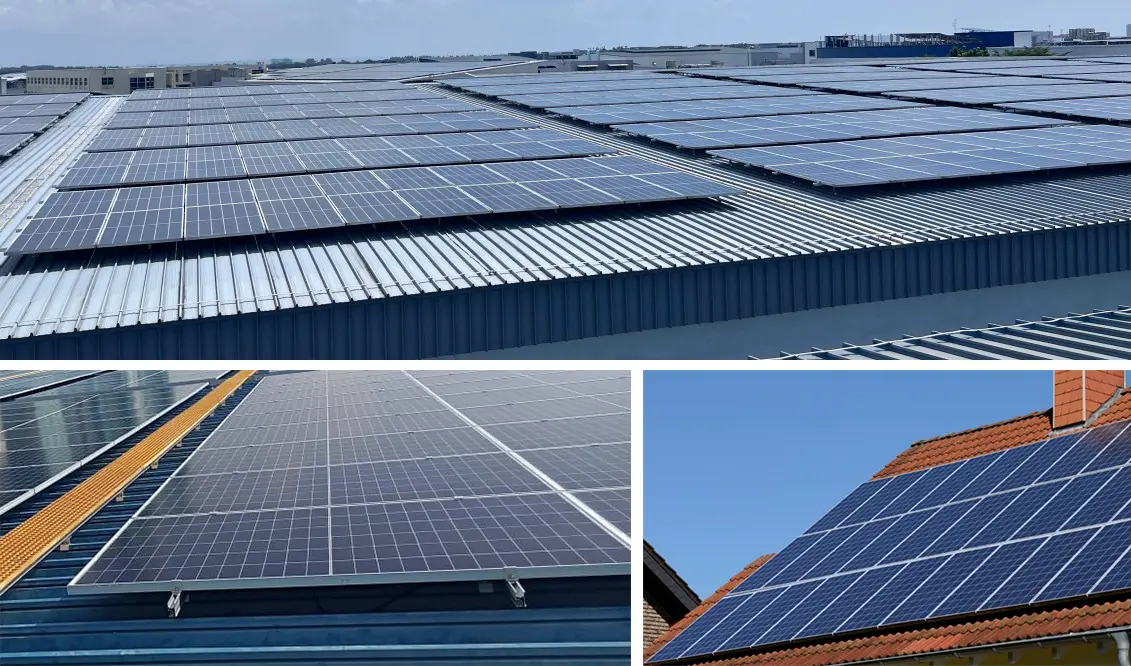

مورد پروژه

Aluminium Solar Panel Mounting Rails
