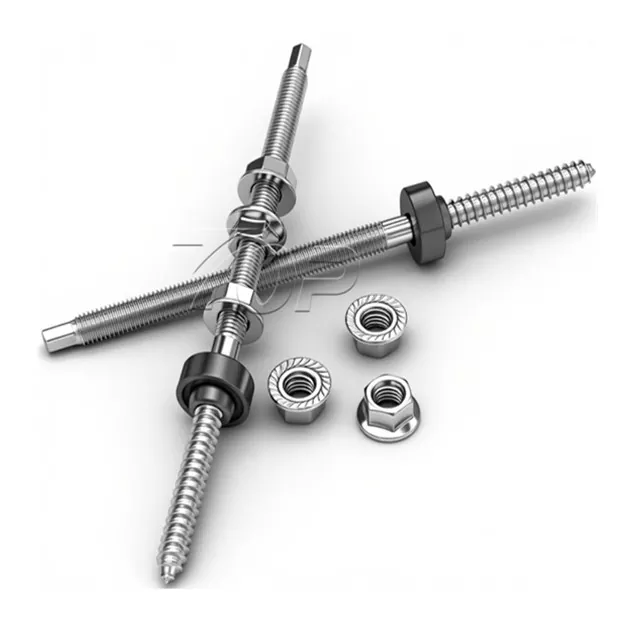

پیچ آویز با کیفیت بالا ساخت چین

پیچ آویز برای نصب سازه های خورشیدی، تولید شده توسط Topfencesolar در شهر تولید پیچ ​​Xiamen چین. از سه بخش اصلی زیر تشکیل شده است.

توضیحات:

مورد	مواد	اندازه	مقدار	وزن واحد
پیچ M10	SUS304	M10*200	1	0.085
مهره فلنج M10	SUS304	M10*15*10	3	0.011
پد لاستیکی	EPDM	M10*200	1	0.05

نام محصول: پیچ و مهره پنل خورشیدی

جنس: SUS304/316

ضد زنگ: عملکرد بالای آن

محل نصب: روی پشت بام

رنگ: طبیعی یا سفارشی

عملکرد: بست های پنل خورشیدی سازه

قبل از حمل و نقل از قبل مونتاژ کنید

پیچ و مهره های پنل خورشیدی گزینه ساختاری بهینه شده است، بدون نیاز به نصب پیچیده. این باعث می شود که نصب ساختار پانل خورشیدی برای ارائه پشتیبانی قابل اعتماد برای ماژول های PV ساده و مؤثرتر شود.

ظرفیت بارگیری:

حداکثر بار باد: حداکثر. تا 60 متر بر ثانیه

حداکثر بار برف: حداکثر. تا 1.4 KN / m2

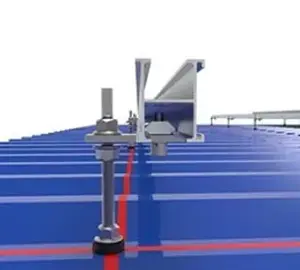

کاربردهای مناسب سایت های سقف: سقف فلزی موج دار، سقف ذوزنقه ای، سقف فلزی ساندویچی، سقف قلع و غیره.

ابعاد بیشتر:

استفاده از روش ها:

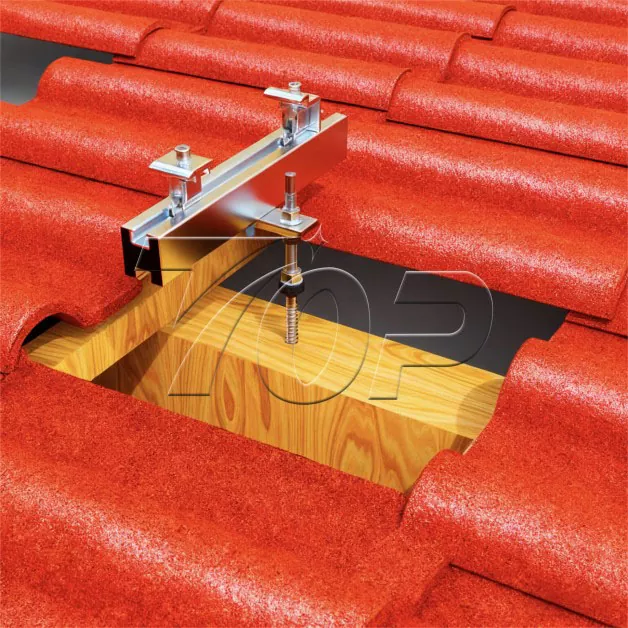

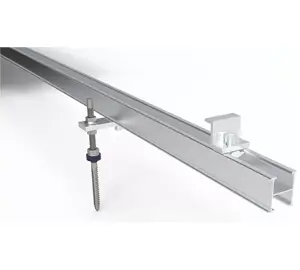

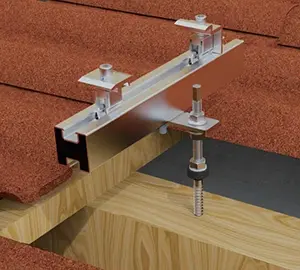

راپیچ چوب لباسی خورشیدیهمراه با کیت پایه L-Fet برای بستن ریل های خورشیدی با گیره های میانی و انتهایی استفاده می شود.

راهنمای معرفی

(1) سقف و موقعیت حفره نصب پیش از مته را روی تیر فلزی یا تیر چوبی اندازه گیری کنید.

(2) پیچ ها را به سوراخ های از پیش سوراخ شده پیچ کنید و مطمئن شوید که صفحه EPDM به منظور از بین بردن خطر نشت آب به طور محکم روی سقف وصل شده است.

(3) تنظیم ارتفاع برای قرار گرفتن در نهایت پانل در بالای پشت بام، سپس بستن مهره های قفل.

(4) بلوک L-Fet را در بالای آن نصب کنید و مهره های فلنج M10 را محکم بپیچید.

(5) اتصال ریل های خورشیدی با اتصال دهنده های ریلی، نصب آن بر روی کیت های L-Fet.

(7) پانل های خورشیدی را روی سازه نصب کنیدگیره های پنل خورشیدی وسط و انتهاییبرای تکمیل کل سنگفرش سقف.
