تامین کننده پایه های سقفی پنل خورشیدی با کیفیت بالا و بادوام

Topfencesolar پیشرو در تحقیق و توسعه و طراحی سیستم های نصب سقف پانل خورشیدی است. ما به طور حرفه ای راه حل های خورشیدی یک مرحله ای را ارائه می دهیم. سیستم های ما شاملنصب پنل خورشیدی سقف تخت, سیستم نصب سقف فلزی, سیستم نصب خورشیدی زمینی, سیستم خورشیدی کارگاه, سیستم سقف خورشیدی BIPV و سیستم خورشیدی agrivoltaics.

ساخت نیروگاه خورشیدی مستقیماً بر روی پشت بام ساختمان های موجود و نیازی به اشغال زمین اضافی نیست. این یک راه حل محبوب تبدیل انرژی شهری در حال حاضر است. سیستم خورشیدی سقفی به خوبی ترکیبی از سازه های خورشیدی است و سقف یک سازه کامل و یکپارچه است.

چه نوع سقف هایی را می توان با پنل های خورشیدی نصب کرد؟

دسته بندی سقف:

سقف های فلزی مانند سقف درز ایستاده، صفحه موجدار و غیره.

کف سقف کاشی شیبدار با تیر چوبی

سقف آسفالت شیبدار یا مسطح

سقف بتنی نوع سیمان

دسته های بیشتر…

1. برای سقف فلزی، اندازه سقف را اندازه بگیرید. این سیستم بر اساس جزئیات اندازه سقف موجود شما به شرح زیر طراحی شده است.

2. تیم مهندس Topfencesolar بهترین راه حل را برای سقف ها مطابقت خواهد داد.

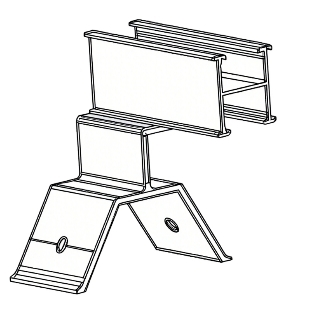

الف سقف فلزی انتخاب گیره سقف با سیستم بهینه سازی ریل H، نصب آسان و سریع.

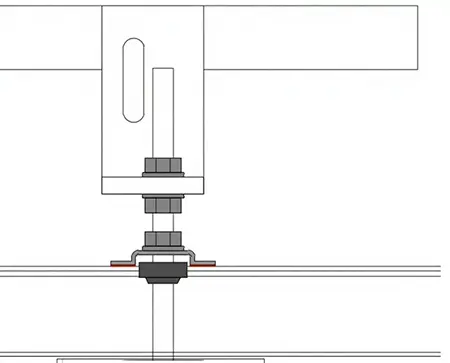

ب پایه L با سیستم پیچ و مهره برای سقف فلزی موجدار.

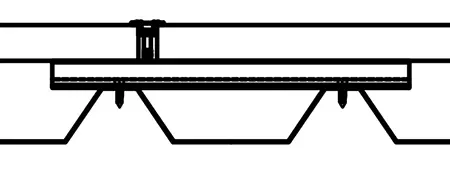

ج سیستم Mini Rail ساختار را بهینه کرد تا وزن بارگیری کمترین مقدار را داشته باشد.

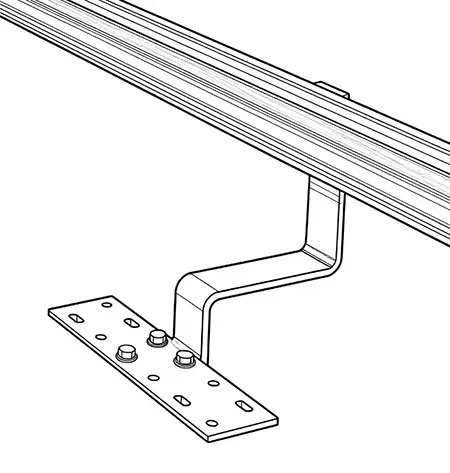

د سقف های کاشی، ما می توانیم با استفاده از قلاب سقف / پیچ دو سر + سیستم راه آهن انتخاب کنیم.

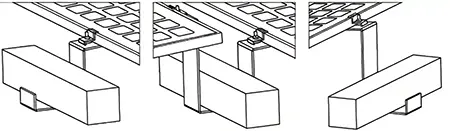

ه. سقف تخت بیشتر از سیستم بالاست یا طراحی سه پایه استفاده می کرد.

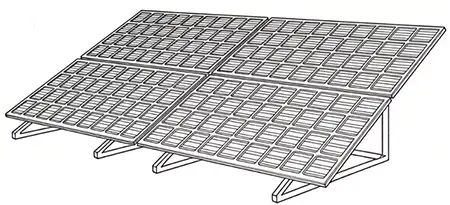

f. ساختار سه پایه می تواند زوایای مختلف و سفارشی سازی بالا را برای تولید بهتر انرژی خورشیدی در سقف های مسطح یا شیبدار برآورده کند.

راه حل های بیشتر لطفابا ما تماس بگیرید، در رابطه با سقف شما راه حل خواهیم داد.

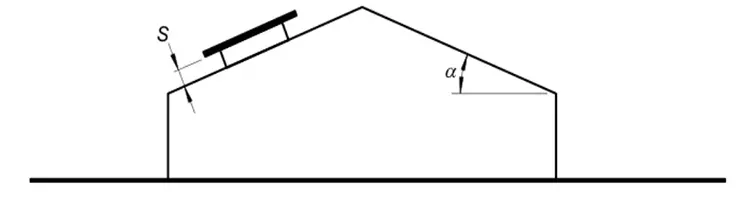

عوامل طراحی سازه نصب سقف:

بار طراحی

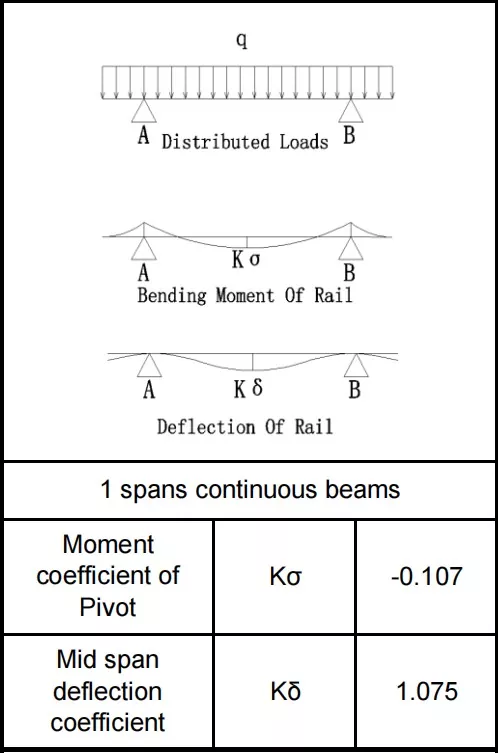

محاسبه تنش سازه

نقشه طرح عرض بار ریل تکی

دهانه   L=1.050 متر

کنسول    Ls=0.200 متر

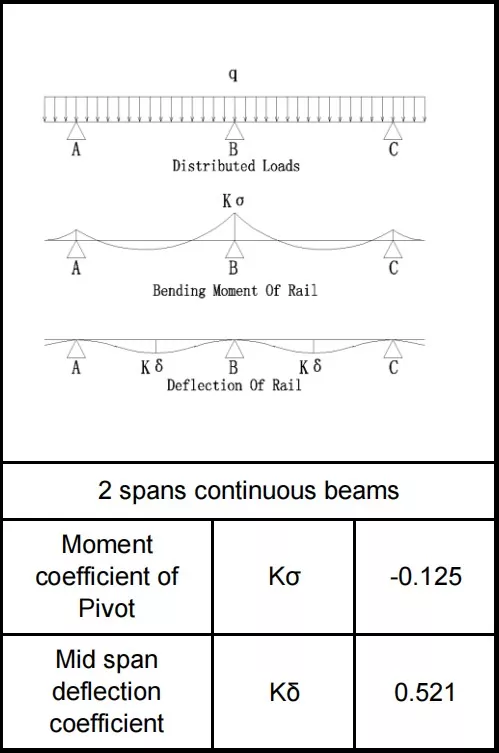

تعداد دهانه  n=2

زاویه شیب    θ=11 درجه

عرض بارگیری ریل   B=0.759 متر

ترکیبات بار

طراحی ساختار پانل خورشیدی سقف ایمن باید در شرایط شمارش ایمن انجام شود تا از سازه استفاده طولانی مدت پشتیبانی کند.

عمر سرویس سازه ما ≥ 25 سال است

گارانتی 10 سال است.
