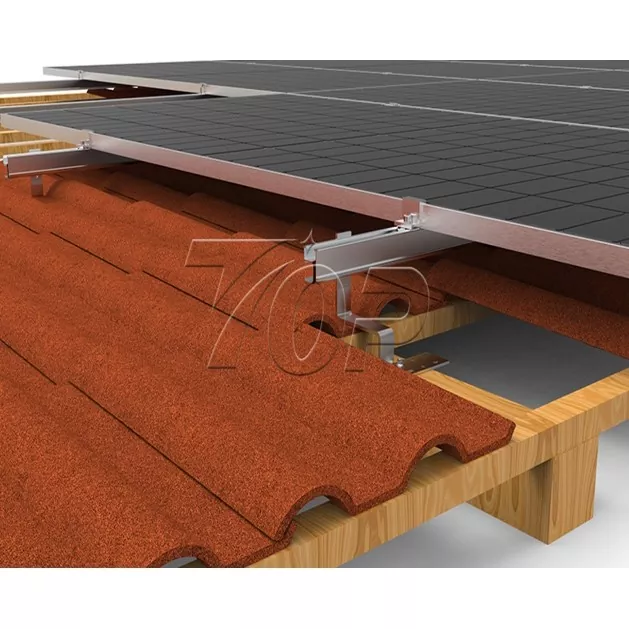

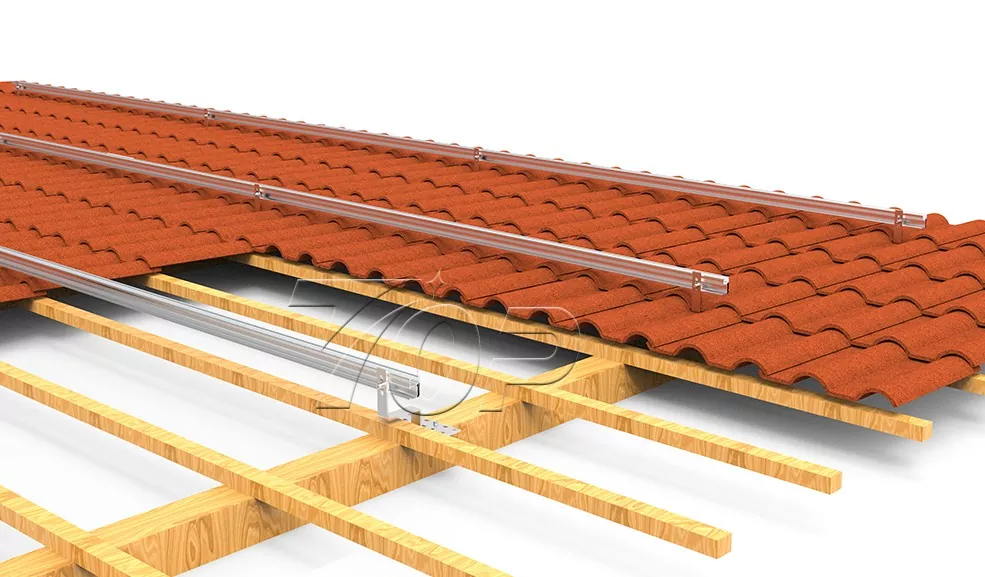

پایه خورشیدی سقف کاشی

به عنوان سازنده حرفه ای، قلاب های خورشیدی سقف کاشی خورشیدی Topfencesolar با توجه به شکل سقف کاشی مسکونی کشورهای اروپایی/آسیایی سفارشی شده است. مجموعه ای از طرح های قلاب Topfencesolar نیازهای مختلف بازار را برآورده می کند.

طول براکت 150 میلی متری به طور منظم با طیف وسیعی از همپوشانی های کاشی مواجه می شود و می تواند از ارتفاعات مختلف برای تعمیر انواع سقف های کاشی تنظیم شود. سختی می تواند قاب پنل خورشیدی را با ضخامت 30 میلی متر و 35 میلی متر نصب کند. برای به حداکثر رساندن یکپارچگی کاشی ها، قابلیت اطمینان سازه های نصب و ایمنی پشتیبانی از پانل های خورشیدی، قلاب های خورشیدی Topfencesolar بهترین گزینه برای شما هستند.

اجزای سیستم:

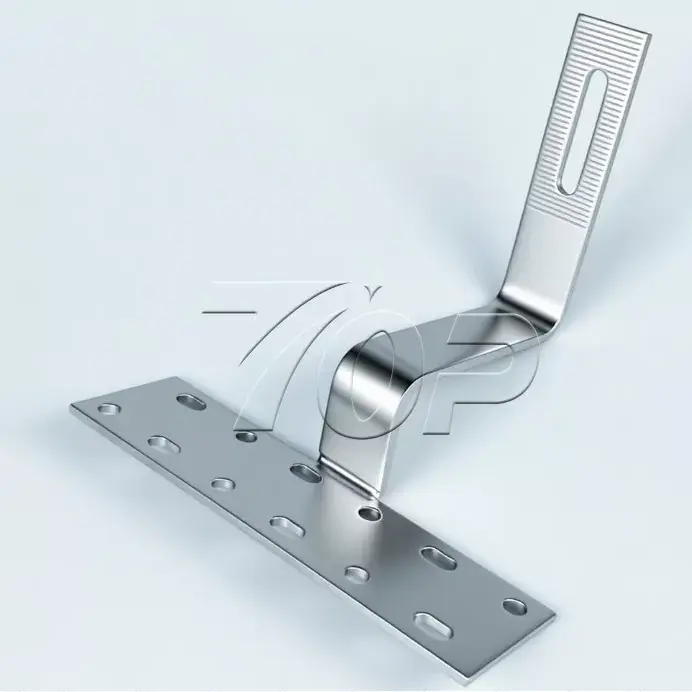

-قلاب سقف

- ریل TF B45 4200 - 4500 میلی متر

-کانکتورهای ریلی TF B45

-A2 پیچ سر فلنج 8*100

-یا SUS304 دو سر پیچ

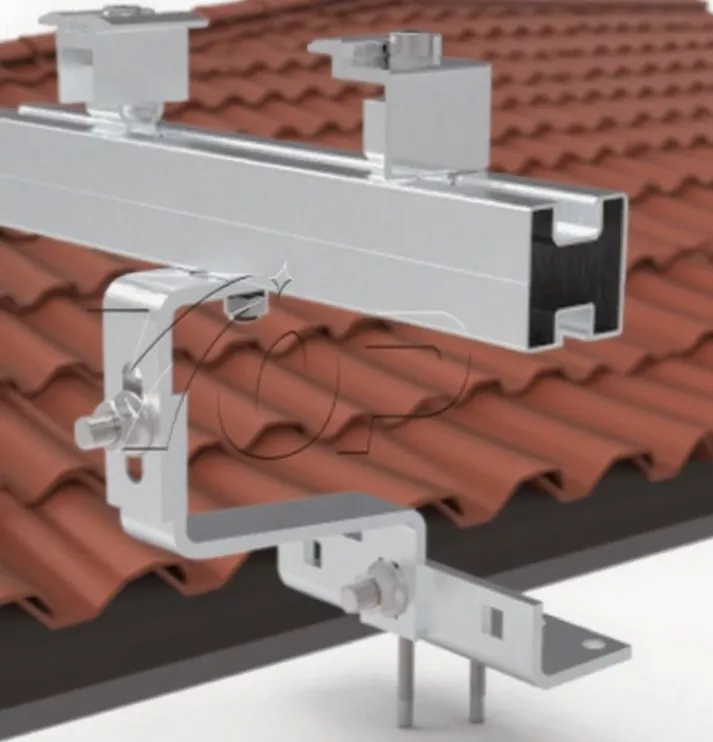

- Mid-Clamps: برای مدل های پنل خورشیدی عمودی یا لندسکپ

گیره های انتهایی: برای مدل های پنل خورشیدی عمودی یا لندسکپ

-درپوش انتهای ریل



> بارگذاری باد: تا 60 متر بر ثانیه

> بارگیری برف: تا 1.4KN/m2

> جهت پانل PV: عمودی یا عمودی

> ارتفاع قلاب می تواند قابل تنظیم باشد (اختیاری).

اجزاء و فلزات

پایه سفارشی سقف خورشیدی کاشی را از Topfencesolar که یکی از تولید کنندگان و تامین کنندگان در چین است، خریداری کنید. عملیات آنودایزاسیون با درجه بالا مواد Al 6005-T5 باعث می شود که پنل خورشیدی شما با عملکرد عالی در برابر خوردگی ساختار نصب شود. کاری که ما انجام دادیم باعث شد که پایه خورشیدی سقف کاشی با استفاده از بیش از 25 سال زمان خدمات، دوتایی شود.

ما می توانیم به سرعت سازه را روی سقف های کاشی نصب کنیم، بدون نیاز به استفاده از ابزار پیچیده و مهارت های حرفه ای. مراحل نصب آسان، کار کمتر و زمان کمتر مورد نیاز.

مراحل راهنمای نصب:

1. اندازه سقف را اندازه گیری کنید، طرح آرایه پانل های خورشیدی را طراحی کنید، سپس تیم مهندس Topfencesolar ساختار پانل های خورشیدی را طراحی کرد.

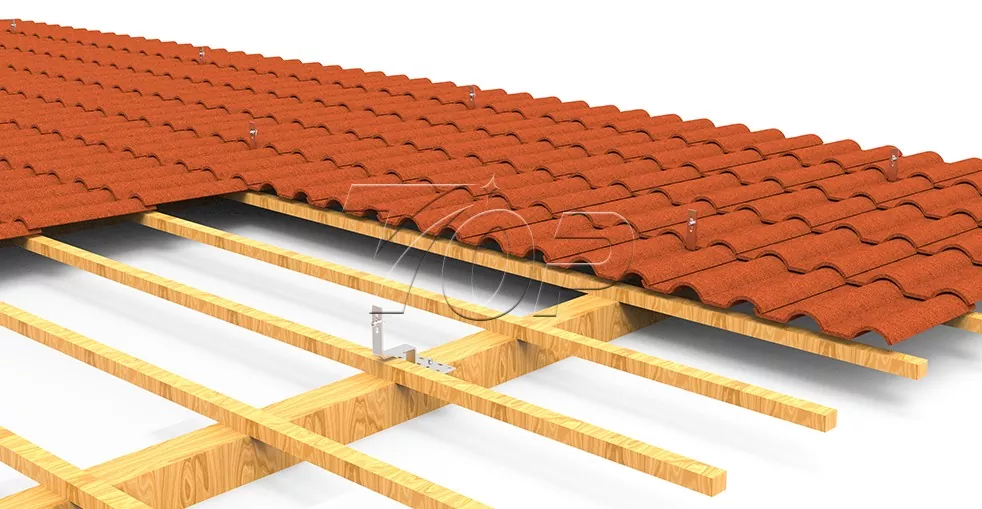

2. قلاب های سقف را نصب کنید.

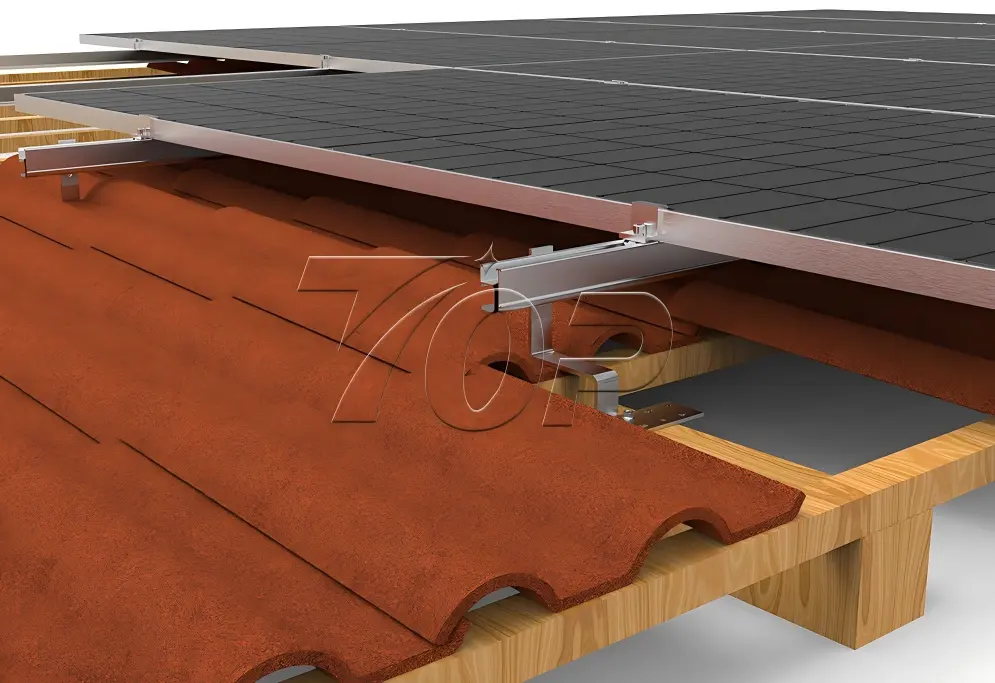

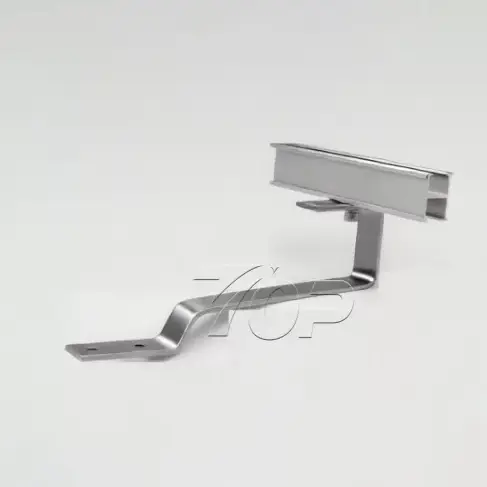

3. نصب ریل ها روی قلاب ها

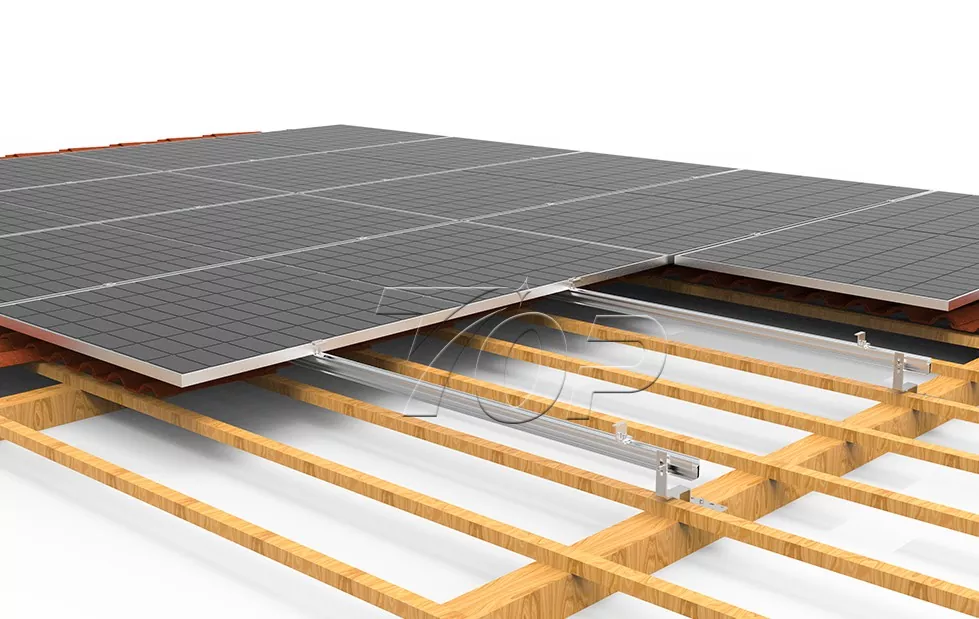

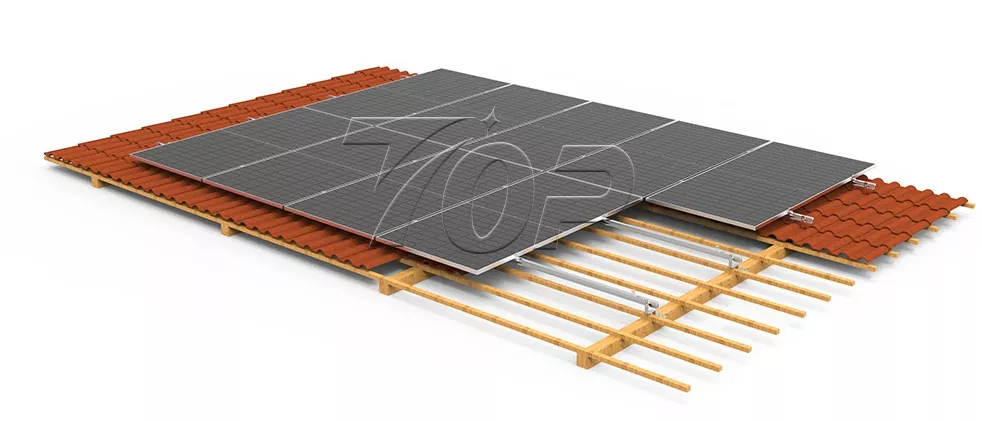

4. پنل های خورشیدی را روی ریل ها نصب کنید.

5. پنل های خورشیدی را وصل کرده و با گیره های Mid و End Clamps ببندید.

مزایا

الف. سیستم نصب سقف کاشی خورشیدی Topfencesolar برای استفاده مسکونی یا تجاری، با عبور از شبیه سازی بارگذاری باد تا سرعت 60 متر بر ثانیه، بارگیری برف تا 1.4 کیلونیون بر متر مربع استفاده می شود.

ب. تنظیم انعطاف پذیر برای تناسب با سقف های مختلف با تنظیم ارتفاع.

ج. نصب آسان، ساختار ساده می تواند به راحتی نصب شود، بدون نیاز به ابزار یا مهارت های پیچیده، صرفه جویی در زمان و تلاش.

سیستم قلاب مجهز به براکت کمتر، هزینه سازه کمتر و هزینه نیروی کار کمتر.
