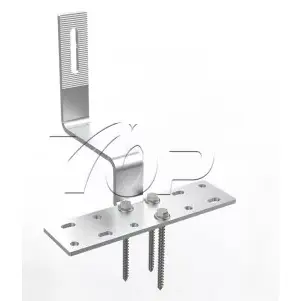

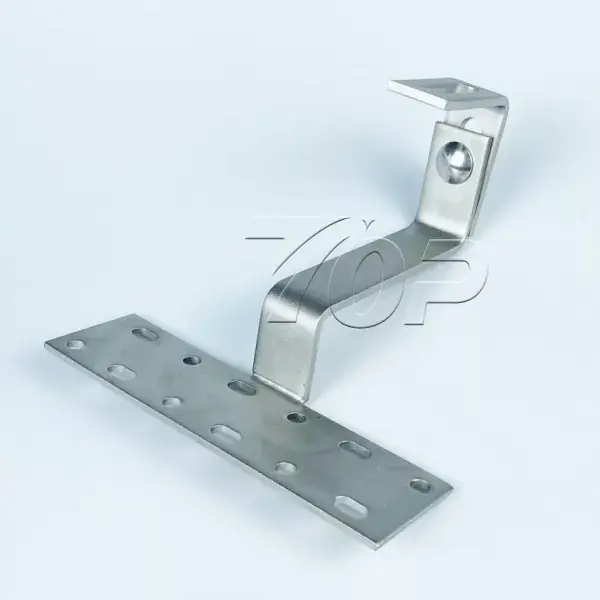

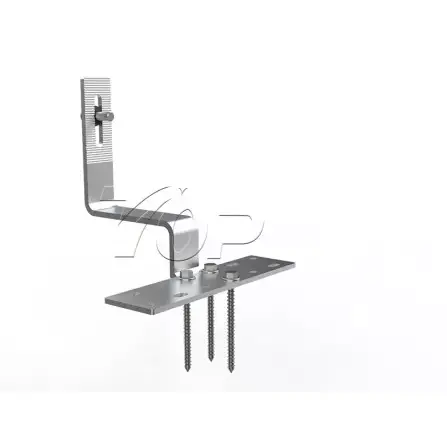

سیستم نصب قلاب سقف کاشی

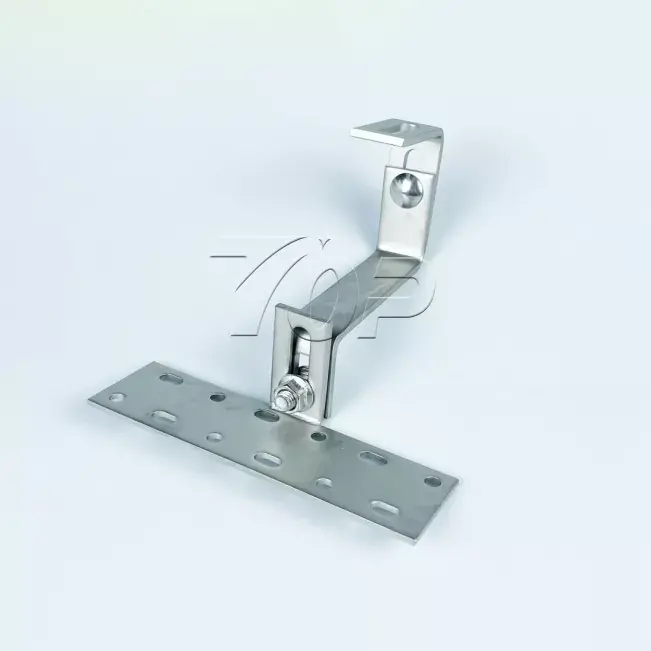

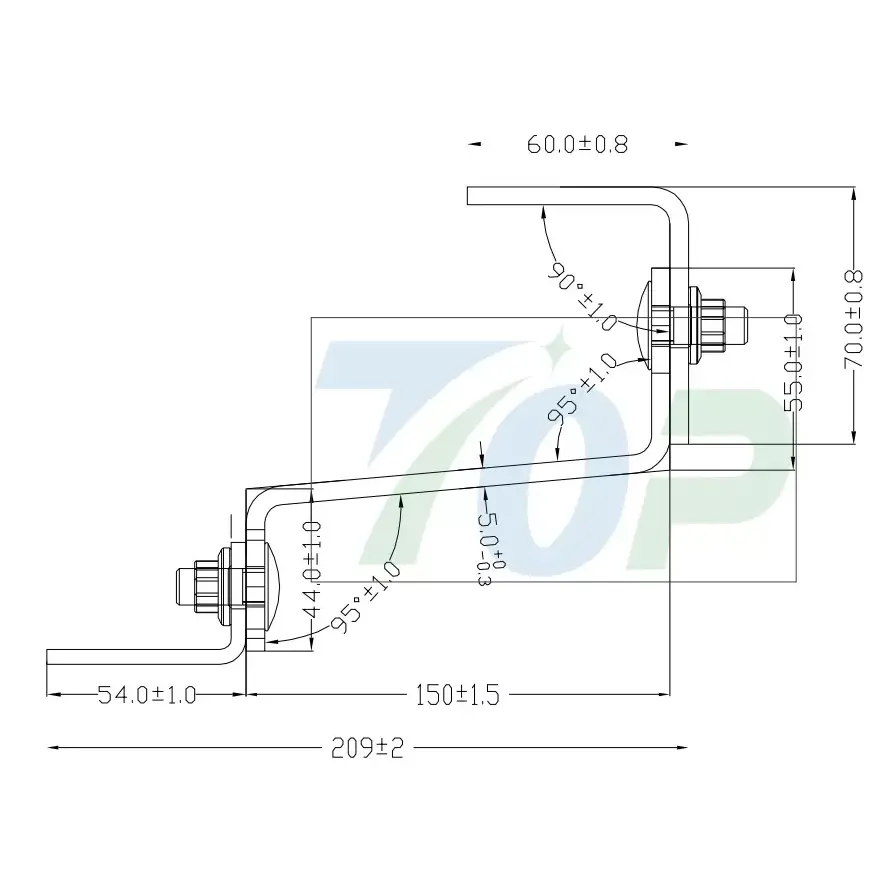

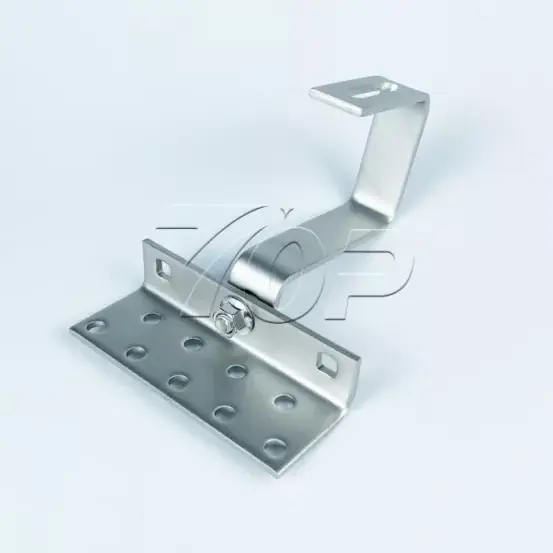

به دنبال تولید کننده و تامین کننده قابل اعتماد چین هستید؟ دیگر نگاه نکنید! Topfencesolar یک کارخانه پیشرو است که سیستم نصب قلاب سقف کاشی با کیفیت بالا را ارائه می دهد. طراحی ساختار قلاب سقفی Topfencesolar، قسمت شماره: TF-AHK-H12 طراحی دو ارتفاع قابل تنظیم، فولاد ضد زنگ با ضخامت 5 میلی متر طول از 120-150 میلی متر است.

الزامات فنی:

1. پاس های جوش به طور مساوی متراکم، با سطح زرق و برق دار، بدون برش، ترک یا سوراخ، و غیره.

2. مقاطع صاف و بدون لبه تیز، گوشه تیز یا سوراخ و غیره هستند.

3. تلرانس ناشناس بر اساس درجه M (GB/T 1804-2000) اجرا می شود.

4. بدون علامت برای زاویه راست.

5. درمان سطحی با توجه به نیاز مشتری انجام می شود.

متفاوت از نصب سنتی روی زمین، راه حل نصب روی پشت بام به طور موثر نرخ بهره برداری از انرژی خورشیدی را افزایش می دهد. سیستم نصب قلاب سقف کاشی از Topfencesolar محبوب است که در نیروگاه های خورشیدی مسکونی و تجاری استفاده می شود. راه حل با استفاده از شکل خاص قلاب طراحی شده بر اساس سقف کاشی، نصب آن بر روی تیر چوبی سقف، شکل خمشی بدنه قلاب بصورت 100% غیر لمسی بر روی سقف بدون آسیب به کاشی می باشد. و این طرح می‌تواند سقف اصلی را بدون نفوذ به سقف، ایمن نگه دارد و حداقل خطر نشت آب را کاهش دهد.

مواد:

طرح های سیستم نصب قلاب سقف کاشی Topfencesolar عمدتا از فولادهای ضد زنگ تشکیل شده است، ما کیفیت بالا و بادوام را با استفاده طولانی مدت با بیش از 25 سال استفاده از خدمات حفظ می کنیم. جنس آن فولاد ضد زنگ SUS304 است. و سیستم ترکیبی با استفاده از ریل های آلومینیومی Al6005-T5 برای پشتیبانی قوی از پنل های خورشیدی روی سقف.

درمان سطح ریل برای این قلاب: آلومینیوم با سطح آندایز کننده ≥15 میکرومتر.

عملکرد: حفظ ساختارهای آلومینیومی در برابر خوردگی عالی تحت کاربردهای مذهبی مختلف و حتی در محیط های آب و هوایی پیچیده.

گواهینامه ها: قلاب Topfencesolar مطابق با SGS/CE/TUV است و کیفیت تولید مطابق با استاندارد SGS است.

اجزای قلاب سقف کاشی:

چشمک زن: لاستیک

بازوی قلاب: فولاد SUS304

اتصال دهنده ها: پیچ / پین خود رزوه ای

گیره ریلی: گیره میانی/ گیره انتهایی

مزایا:

مزایای نصب سریع قلاب سقف Topfencesolar این است که سریع با کمترین هزینه نصب می شود و حداقل تغییرات را در ساختار اصلی سقف ایجاد می کند. بنابراین این سیستم نصب قلاب دارای جذابیت زیبایی شناختی بالایی برای ترکیب با سقف است.

همچنین ما گزینه های رنگ مشکی را داریم که در بازار اروپا نیز معروف هستند.

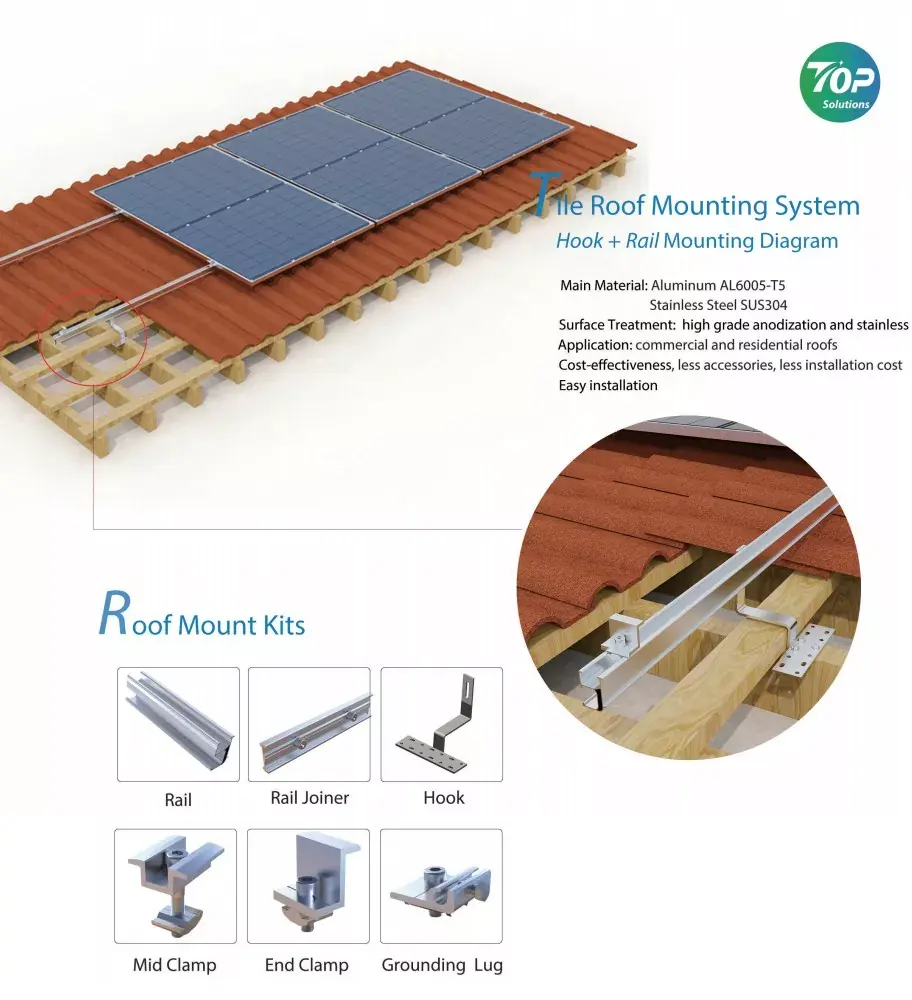

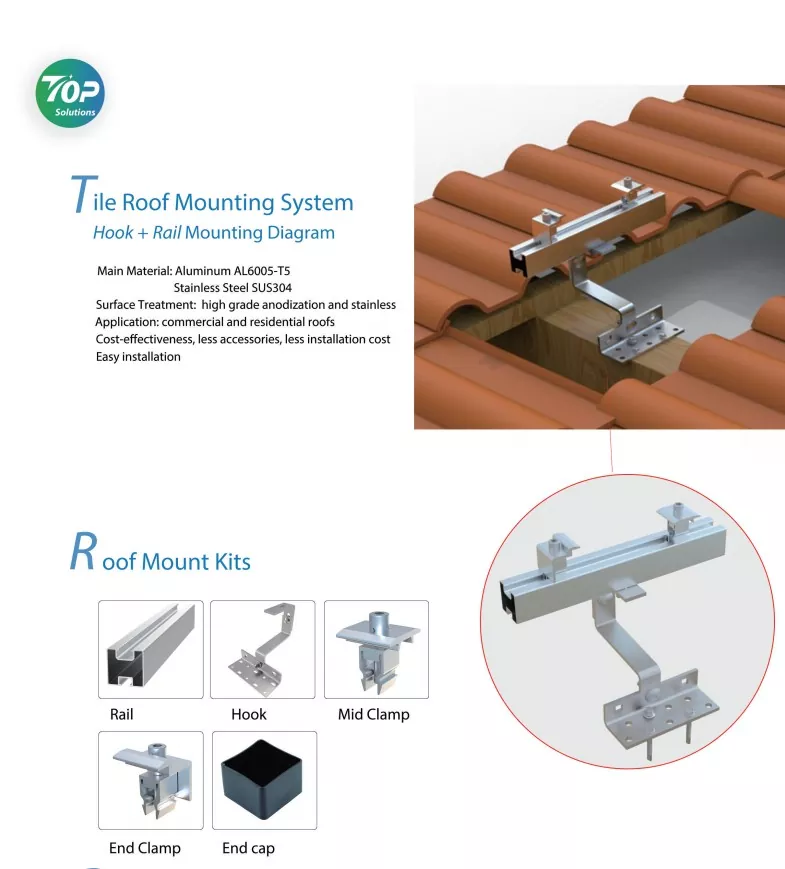

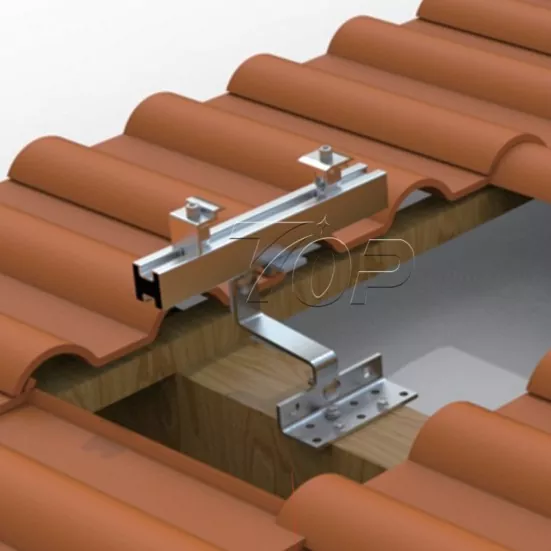

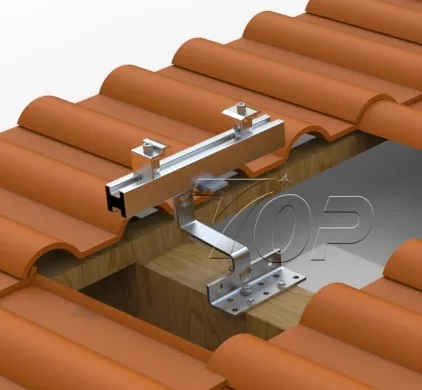

این برنامه برای سیستم نصب سقف کاشی پانل خورشیدی مناسب است. مدل جزئیات شامل براکت های نصب قلاب سقف کاشی خورشیدی + نصب ریل های آلومینیومی است.

مراحل نصب:

مرحله اول: ساختار کامل سیستم روی سقف کاشی با استفاده از پیچ یا پیچ و مهره، قلاب ریل را روی تیر چوبی سقف محکم می کند.

مرحله دوم: با نصب ریل های آلومینیومی Topfencesolar روی قلاب ها، ریل های مختلف با کانکتورهای ریلی به هم متصل شوند.

مرحله سوم: هنگامی که تمام قلاب های سقف آماده شد و ریل های آلومینیومی روی آن بسته شد، برای نصب پنل های خورشیدی آماده شوید. قبل از نصب پانل های PV، طرح آرایه پانل را با تیم مهندس Topfencesolar تأیید کنید تا نصب جهت گیری عمودی یا منظره نهایی شود. سپس پانل های PV را در 1 rwo با 4-14 یا بیشتر پنل در یک مجموعه، یا دو پنل در یک ردیف، 4-20 واحد پنل خورشیدی در یک ستون روی ریل قرار دهید. تعداد تابلوهای ردیف و ستون بسته به اندازه سقف و سمت رو به آفتاب. درباره جزئیات حرفه ای نحوه طراحی چیدمان پنل خورشیدی روی سقف و اینکه سقف شما چه ظرفیتی می تواند روی سقف نصب کند، می توانید از تیم مهندسین انرژی TOPrfence با آن مشورت کنید.

مرحله چهارم: اتصال پنل های خورشیدی روی ریل های آلومینیومی با Topfencesolar Mid-clmaps و پایان دادن به End-clmaps برای ایمن سازی این پنل های خورشیدی روی سقف های کاشی.

عوامل موثر بر طراحی سازه و نصب پنل خورشیدی:

1. اندازه سقف - ظرفیت نیرو را تعیین می کند که چقدر می توانید روی ساختمان خود نصب کنید.

2. نوع سقف: انواع سقف های مختلف راه حل های نصب متفاوتی دارند. سقف کاشی شیبدار انتخاب قلاب با ریل یکی از بهترین راه حل ها، هزینه کمتر، استحکام بالای پشتیبانی از پنل خورشیدی و ساختار سبک وزن برای امنیت بارگذاری وزن سقف است. اما مانند سقف فلزی یا سقف بتنی، باید پایه L + ساختار ریلی یا سیستم های بالاست و غیره را انتخاب کنید. لطفاً با تیم مهندس Topfencesolar مشورت کنید.

3. ابعاد پانل های خورشیدی، و ظرفیت قدرت هر پانل. مربوط به بارگذاری وزن سازه است.

4. سرعت باد. ساختار سیستم نصب قلاب سقف کاشی باید به اندازه کافی تقویت شود تا در برابر باد از 2 متر بر ثانیه تا 70 متر بر ثانیه مقاومت کند (میانگین سرعت باد با 3 ثانیه شمارش می شود).

5. جنس سازه: در حال حاضر فولاد و آلومینیوم بیشترین استفاده را در سازه های نصب دارند، برای سازه سقف باید مواد سبک وزن را انتخاب کنید بنابراین به Almuminun مراجعه کنید بهترین گزینه است. از Topfencesolar، آلومینیوم خورشیدی Al6005-T5 کیفیت بالاتری نسبت به بازار دارد.

مزایا

1. قلاب سقف کاشی شیبدار طراحی شده Topfencesolar برای سیستم نصب خورشیدی به راحتی نصب می شود، براکت های کمتر، نصب سریع.

2. کیت های قلاب سقف ما دارای فرآیند آنودایز با درجه بالا و درمان سطح ضد زنگ هستند. پشتیبانی از استفاده طولانی مدت

3. طراحی لوازم جانبی کمتر بهینه شده هزینه کمتری دارد. در سایت ها فقط به کار نصب کمتری نیاز دارند تا هزینه نصب کاهش یابد.

4. Topfencesolar دارای یک سری از انواع مختلف گزینه های قلاب قابل تنظیم برای ملاقات با سقف های کاشی مختلف و پوشش بازارهای آلمان، لهستان، اتریش، اسپانیا، یا ژاپن، اندونزی و غیره است.

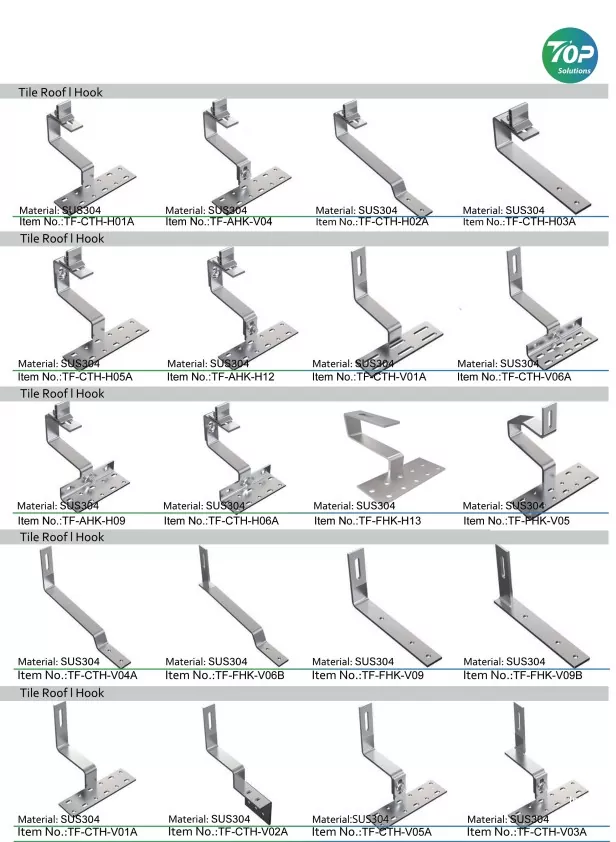

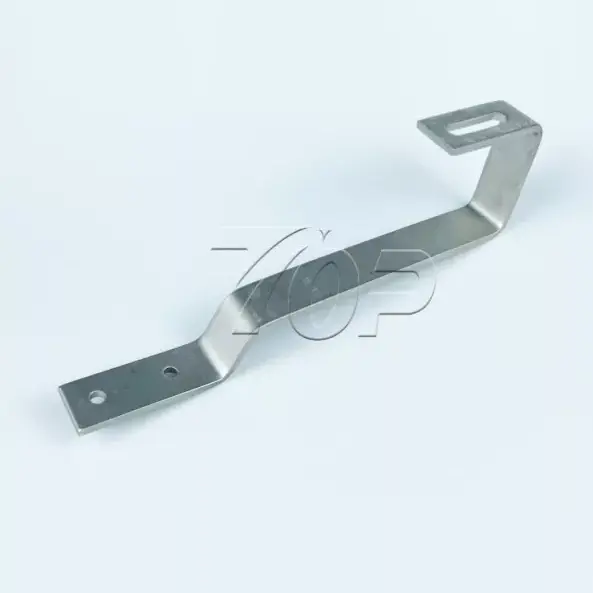

گزینه های بیشتر در شکل ها و انواع مختلف قلاب ها:
