چگونه پنل خورشیدی را روی سقف نصب کنیم؟

نصب یک نیروگاه خورشیدی می تواند مزایای زیادی را به همراه داشته باشد، مانند صرفه جویی در قبوض برق یا حتی چشم پوشی کامل از آنها.

برای لذت بردن از بسیاری از امکانات انرژی خورشیدی، ابتدا نصب آن بر روی پشت بام مقرون به صرفه ترین گزینه است.

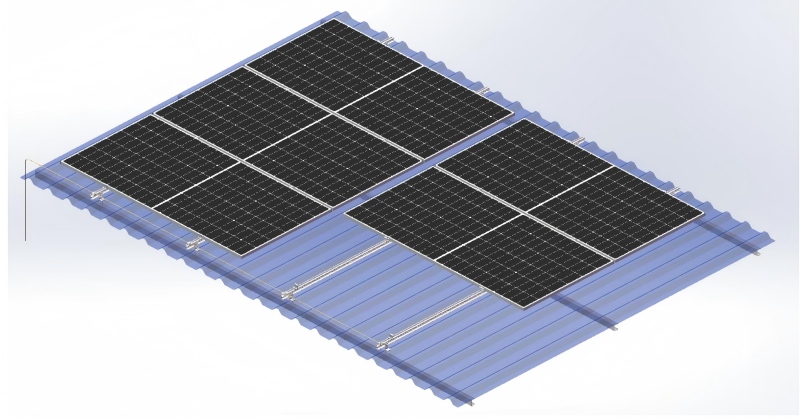

راهنمای نصب پنل خورشیدی روی سقف

از اجزا و مواد مورد نیاز گرفته تا بهترین مکان های نصب و دستورالعمل های عملیاتی گام به گام، تمام اطلاعاتی که باید بدانید را می توانید در اینجا بیابید. مولفه نصب ثابت را باL-Fetو ریل های راهنما به عنوان نمونه. قطعات مورد نیاز برای نصب پنل های خورشیدی ثابت تا حد زیادی به سازنده بستگی دارد، اما برای هر روش نصب پنل خورشیدی کم و بیش یکسان هستند. یک مجموعه کامل شامل قطعات، کابل های اینورتر، کانکتورهای MC4، پین های L + ریل راهنما، براکت های آلیاژ آلومینیوم و ... و از همه مهمتر ابزار ساختمانی می باشد. در این نوع سیستم نصب، شما باید سوراخ هایی را در قسمت های اتصال ایجاد کنید و آنها را روی ریل های راهنمای نصب ثابت کنید تا مطمئن شوید که کل سازه به طور محکم روی سقف نصب شده است. مجموعه ای از کیت های نصب براکت پشتیبانی می تواند این نیاز نصب را برآورده کند. از دیگر روش های نصب می توان به نصب پیچ و مهره و نصب بلوک فشار اشاره کرد. علاوه بر اینها باید وسایل زیر را هم تهیه کنید: • آچار • مربع ست • برزنت ضد آب و ....

این کیس از مواد آلومینیومی با پایه های L شکل و ریل های راهنما استفاده می کند. این ماده دارای استحکام بالا، وزن سبک و مقاومت در برابر خوردگی است. مواد آلومینیومی به راحتی به مواد گوشه ای تبدیل می شوند که برای ابزارهای معمولی و افرادی که چندان حرفه ای نیستند مناسب هستند. علاوه بر این، آلومینیوم با قاب های اکثر پنل های خورشیدی سازگار است، بنابراین خانواده ها می توانند آنها را بدون نیاز به تماس با افراد حرفه ای، خودشان نصب کنند.

مراحل نصب دقیق به شرح زیر است:

لطفاً قبل از نصب سیستم خورشیدی سقفی خود، کل این کتابچه راهنمای کاربر را به دقت بخوانید.

*رعایت دقیق دستورالعمل های نصب راه حل نصب سقف L-Fet، الزامات ساختاری محصول را برآورده می کند و با استانداردهای مربوطه مطابقت دارد. در هنگام نصب، لطفاً حتماً مقررات ایمنی مربوطه را رعایت کرده و به مقررات منطقه ای مربوطه توجه کنید.

نصب کنندگان باید هنجارهای زیر را رعایت کنند.

1. از تمام قوانین ساختمانی محلی یا ملی قابل اجرا، از جمله هر کدی که ممکن است جایگزین این راهنما شود، پیروی کنید.

2. اطمینان حاصل کنید که محصولاتی مانند براکت ها برای تاسیسات خاص و محیط های نصب مناسب هستند.

3. لطفاً از لوازم جانبی ارائه شده توسط شرکت ما و ابزار نصبی که همراه دارید استفاده کنید. (شرکت ما هیچ گونه مسئولیتی در قبال ساخت و ساز با استفاده از لوازم جانبی جایگزین نخواهد داشت).

4. نحوه بازیافت: لطفاً قوانین محلی را دنبال کنید.

5. کارکنان عملیات: اطمینان حاصل کنید که حداقل دو نصاب حرفه ای پانل های خورشیدی.

6. اطمینان حاصل کنید که نصب تجهیزات مربوط به برق توسط برقکاران حرفه ای تکمیل شده است.

7. از نصب ایمن اجزای الکتریکی آرایه پنل خورشیدی اطمینان حاصل کنید.

ویژگی های اصلی

الف عمدتاً برای سقف‌های کاشی فولادی رنگی نردبانی که توسط تیرهای چوبی یا تیرهای فولادی پشتیبانی می‌شوند استفاده می‌شود.

ب طراحی سبک، بادوام و زیبا، مونتاژ آسان و نصب سریع

ج مناسب برای انواع نصب پنل خورشیدی قاب دار و بدون قاب موجود در بازار

د قطعات از پیش مونتاژ شده در کارخانه و بسته بندی معقول برای صرفه جویی در زمان نصب در محل

1. توضیحات

این سیستم از لوازم جانبی آلیاژ آلومینیوم استفاده می کند.ریل های آلومینیومیو پیچ و مهره های فولادی ضد زنگ و برای سقف های کاشی فولادی رنگی نردبانی که توسط تیرهای چوبی یا تیرهای فولادی پشتیبانی می شوند مناسب است.

لطفا قبل از نصب سیستم، دستورالعمل نصب زیر را به دقت مطالعه کنید. و لطفا قوانین محلی را در هنگام نصب رعایت کنید.

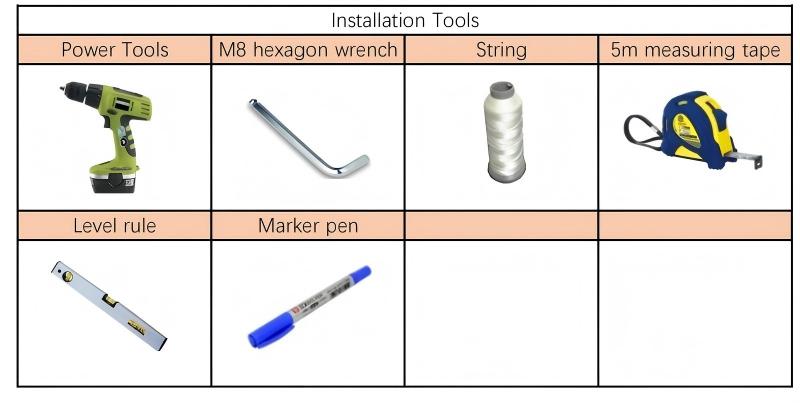

2. ابزار نصب

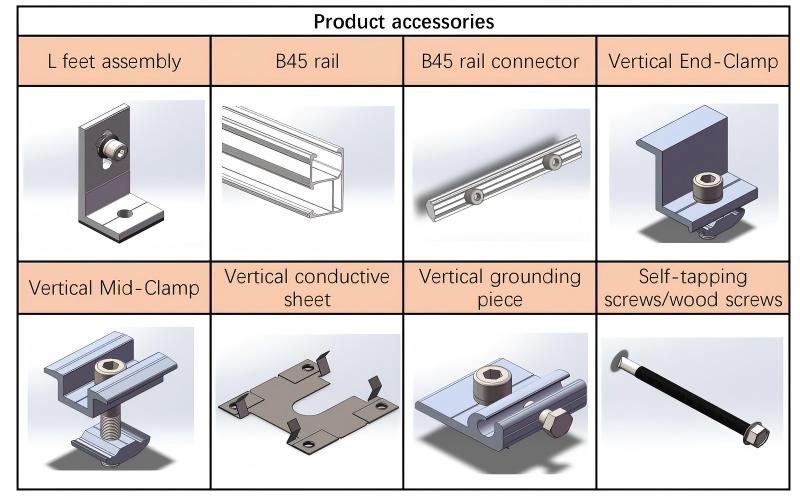

3. لوازم جانبی محصول

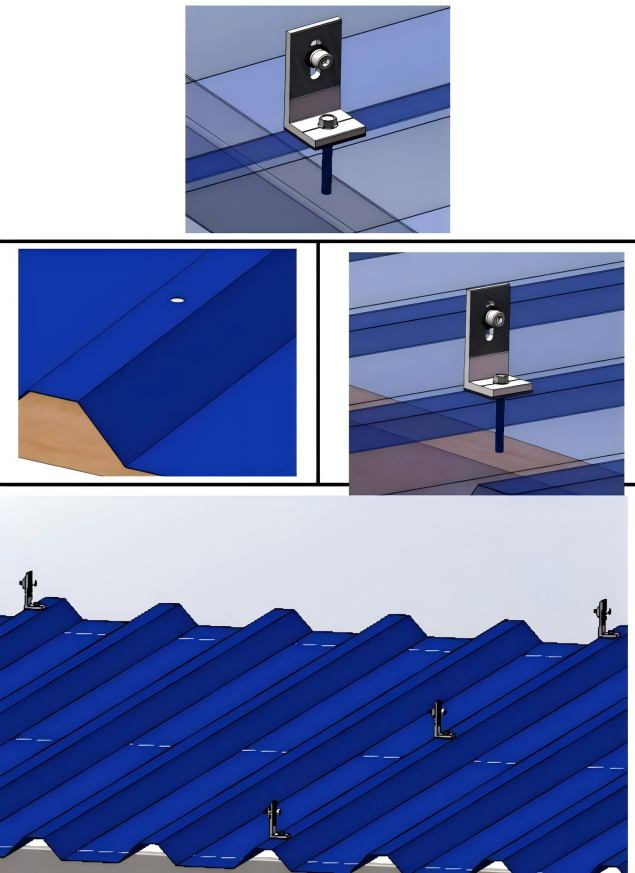

4.1 نصب L-foot

با توجه به جنس تیر تکیه گاه، از پیچ های خود سوراخ کن (تیر تکیه گاه تیر فولادی است) یا پیچ های چوبی (تیر تکیه گاه تیر چوبی است) برای نصب و تثبیت مجموعه پایه L در موقعیت تاج کاشی فولادی رنگ ذوزنقه ای استفاده کنید.

PS: اگر پرلین های نگهدارنده کاشی های فولادی ذوزنقه ای از تیرهای چوبی ساخته شده اند، لازم است از ابزار حفاری برای ایجاد سوراخ کوچک φ6 میلی متری در کاشی های فولادی رنگی از قبل استفاده کنید تا درج پیچ های چوبی تسهیل شود.

طبق نقشه چیدمان کنید و مجموعه های L-Fet باقی مانده را به روش بالا نصب کنید.

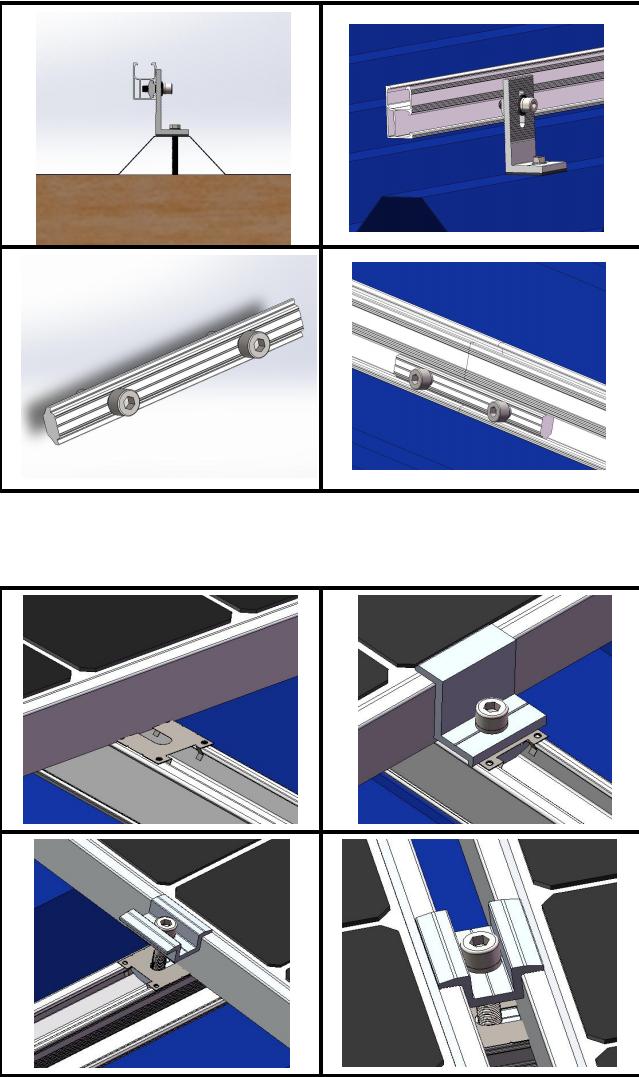

4.2 نصب ریل B45

جهت سطح راه راه ریل B45 را به گونه ای تنظیم کنید که آن را با سطح موجدار جزء پایه L از قبل نصب شده و ثابت شده تراز کند و از آچار شش ضلعی M8 برای سفت کردن پیچ شش ضلعی روی قلاب برای قفل کردن ریل استفاده کنید.

کانکتور ریل را در محل اتصال ریل نصب کنید و از آچار شش ضلعی M8 برای سفت کردن پیچ های شش ضلعی روی رابط ریلی استفاده کنید تا اتصالات در هر دو انتها قفل شود.

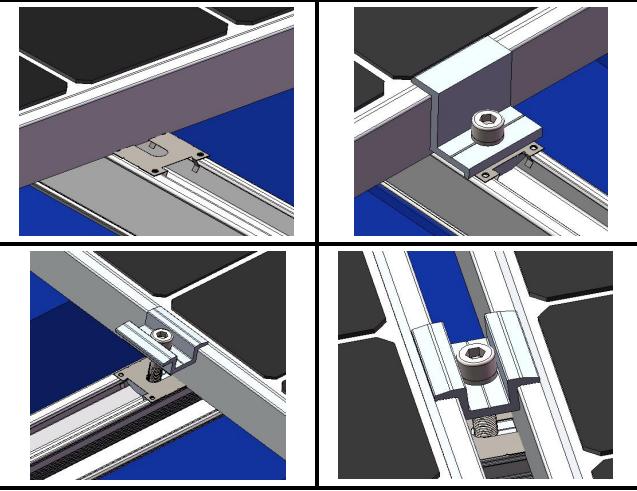

4.3 نصب پنل های خورشیدی

پانل خورشیدی را روی ریل قرار دهید، موقعیت مجموعه انتهایی را تنظیم کنید و آن را با گیره انتهایی ثابت کنید (در صورت مجهز بودن به ورق رسانا، ورق رسانا را در شکاف ریل فشار دهید، موقعیت را تنظیم کنید و یک انتهای ورق رسانا را با قاب فلزی پنل خورشیدی فشار دهید).

پس از تنظیم موقعیت پنل خورشیدی میانی، آن را باوسط گیره(در صورت مجهز بودن به ورق رسانا، ورق رسانا را به شکاف ریل فشار دهید و پس از تنظیم موقعیت، از فریم های فلزی پنل های خورشیدی در دو طرف برای فشار دادن دو سر ورق رسانا استفاده کنید)

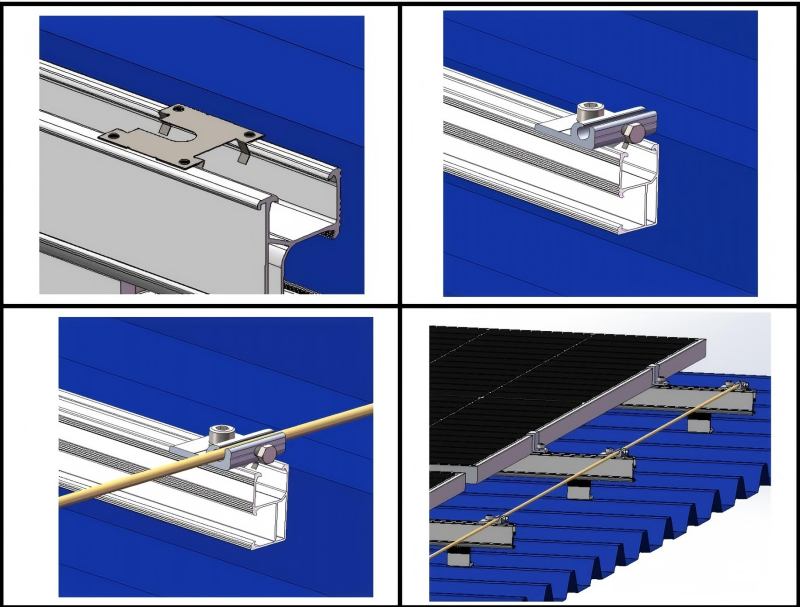

4.4 نصب اتصالات اتصال به زمین

(1) ورق رسانا را در انتهای ریل نصب کنید.

(2) سپس قطعه زمین را نصب کنید.

(3) گیره های زمین را در انتهای ریل های باقی مانده نصب کنید.

(4) یک سیم مسی را از میان این گیره های اتصال به زمین عبور دهید، پیچ های شش ضلعی را محکم کنید و در نهایت سیم مسی زمین را زمین کنید.
