چگونه براکت های پنل خورشیدی را نصب کنیم؟

آیا شما صاحب خانه ای با سقف کاشی هستید و نمی دانید چگونه یک سقف را نصب کنیدصفحه خورشیدیروی پشت بام؟

اگر چنین است، احتمالاً متوجه شده اید که نصب براکت خورشیدی سقف کاشی با چالش های منحصر به فردی همراه است. از کجا شروع می کنید؟ چه ابزاری نیاز دارید؟ چگونه از اشتباهات رایج مانند پایه های ناپایدار یا آسیب سقف جلوگیری کنیم؟ عوامل اصلی که روی آنها تمرکز خواهید کرد، کاشی های ترک خورده در حین حفاری، عایق رطوبتی ضعیف یا براکت های ناپایدار هستند که ایمنی را به خطر می اندازند. در اینجا این راهنمای گام به گام نحوه نصب صحیح براکت های پنل خورشیدی را شرح می دهد، امروز، ما شما را با بهترین راه حل های نصب راهنمایی می کنیم.

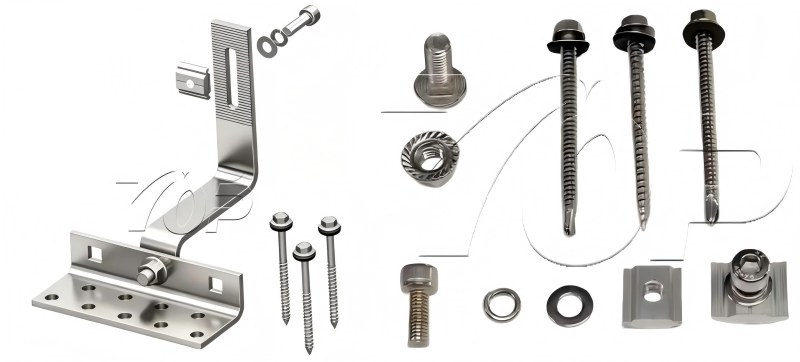

مرحله 1: آماده سازی قبل از نصب

1.1 سقف خود را ارزیابی کنید (محدودیت های آن را بدانید)

قبل از خرید هر پایه، سقف خود را ارزیابی کنید تا از عدم تطابق جلوگیری شود. ابتدا نوع سقف را بررسی کنید: سقف های کاشی برای جلوگیری از ترک خوردگی به محلول های قلاب خورشیدی نیاز دارند، سقف های فلزی با پایه L یا محلول های پیچ کار می کنند و سقف های تخت نیاز به پایه های بالاست یا نفوذی دارند. در مرحله بعد، ظرفیت تحمل بار را آزمایش کنید، اکثر سقف های مسکونی می توانند خورشیدی را تحمل کنند، اما سقف های قدیمی (بیش از 20 سال) ممکن است نیاز به تقویت داشته باشند. در نهایت، تیرچه ها یا تیرچه ها را با یک گل میخ یاب یا ابزار تصویربرداری حرارتی علامت گذاری کنید زیرا قلاب های سقف آلومینیومی باید به این تکیه گاه های ساختاری متصل شوند، نه فقط روکش سقف.

ترک خوردن کاشی در حین نصب: ناامید کننده ترین مسئله

قلاب‌های سقفی Topfencesolar که مخصوصاً با شکل L و C و موارد دیگر با قابلیت تنظیم برای حل مؤثر این مشکل طراحی شده‌اند.

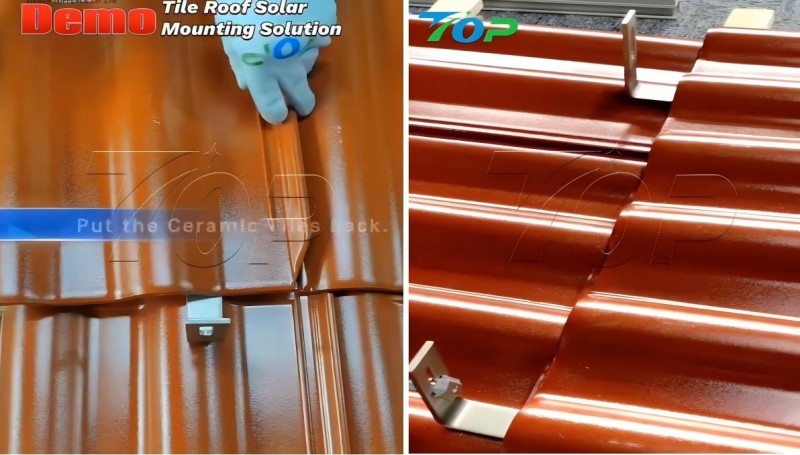

2.1 علامت گذاری موقعیت های براکت

برای جلوگیری از سوراخ کردن کاشی ها، شکاف ها را علامت بزنید. و کاشی ها را در موقعیت نوک تیز بردارید تا قلاب ها آماده نصب شوند.

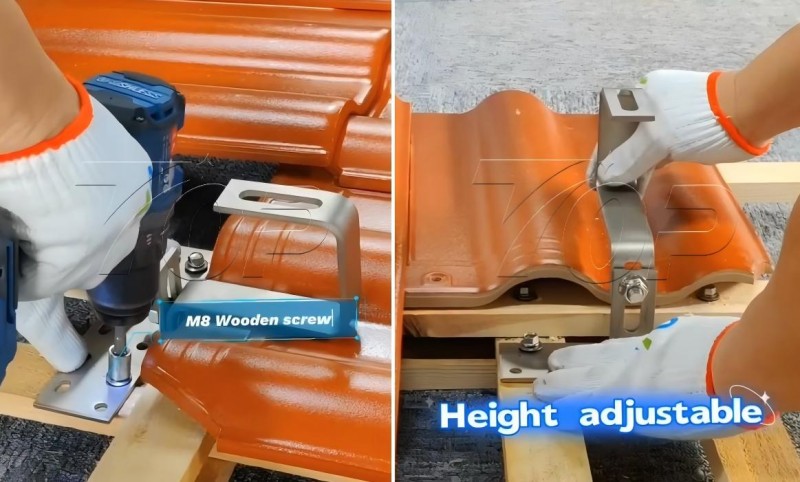

2.2 قلاب ها را به عنوان تکیه گاه ساختاری روی تیرهای چوبی قرار دهید

به عنوان مثال: برای تیرهای چوبی، از پیچ های چوبی ST6.3*80 استفاده کنید و آنها را حداقل 3 از یک چهارم به عمق تیرک بکشید. قلاب های سقف را روی تیرهای چوبی ببندید، سپس بست ها را با آچار گشتاور سفت کنید.

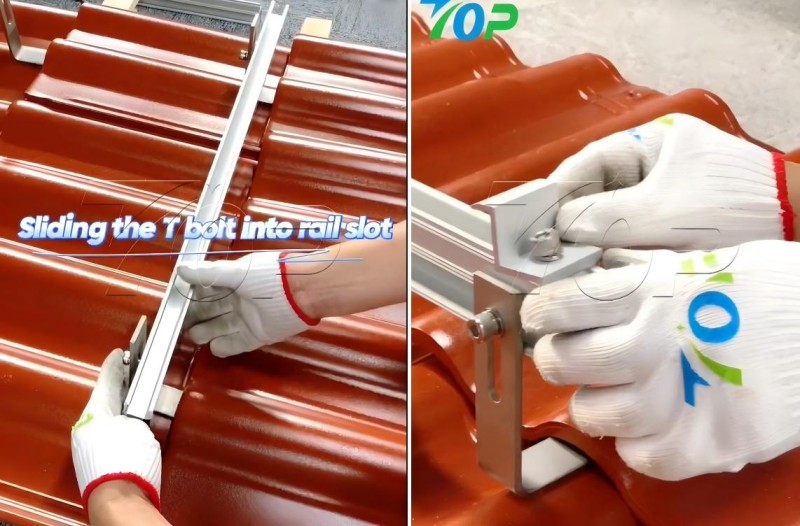

3. لغزاندن ریل های آلومینیومی روی قلاب های خورشیدی.

این مراحل کلیدی برای تکمیل نصب پنل های خورشیدی است. روی ریل شکافی وجود دارد که رو به قلاب پیچ و مهره T در بالای قلاب ها قرار دارد. سپس پیچ ها را محکم کنید تا ریل ها محکم شوند. ریل ها و ریل ها با اتصال دهنده های ریلی به هم متصل می شوند تا ریل به اندازه کافی در پشت بام بلند شود.

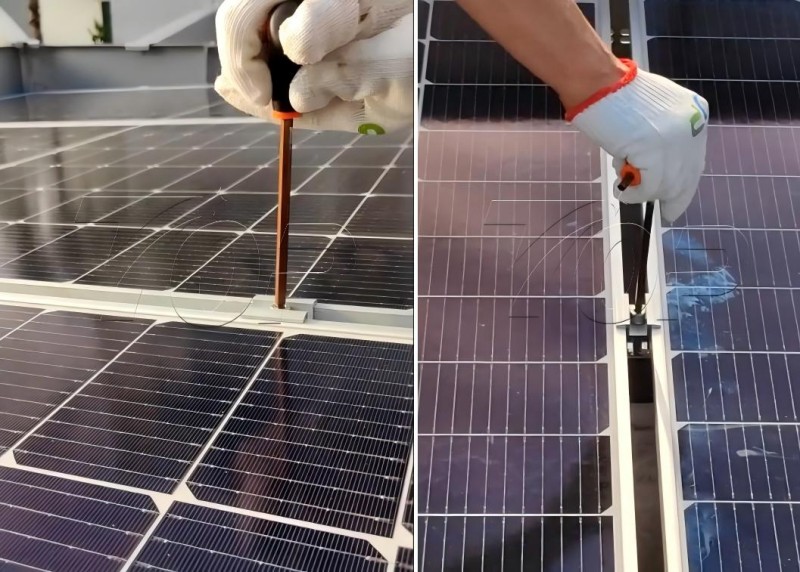

4. پنل های خورشیدی که روی ریل ها قرار می گیرند، نصب آرایه ریلی را کامل می کنند.

هنگامی که ریل ها روی ریل ها محکم شدند، آخرین چیز این است که ابتدا از گیره انتهایی برای تعمیر یک طرف پانل های خورشیدی استفاده کنید. در وسط با استفاده از aگیره میانیبرای بستن پانل ها این گیره ها استحکام و پایداری آرایه را برای پانل های خورشیدی افزایش می دهد.

پانل ها با کابل DC توسط کانکتورهای MC4 متصل می شوند. اکنون پنل های خورشیدی شروع به تولید برق در زیر نور خورشید کرده اند.

تا به حال، آیا همچنان نگران مشکلات پنل های خورشیدی روی سقف کاشی هستید؟ با مرور کلیدهای زیر، در سیستم خورشیدی سقفی خود اطمینان بیشتری خواهید داشت.

ملاحظات کلیدی برای نصب براکت خورشیدی سقف کاشی

1. مواد براکت: تعادل وزن و دوام برای کاشی ها

سقف های کاشی دارای محدودیت وزنی هستند، زیرا براکت های بسیار سنگین می توانند تیرها را تحت فشار قرار دهند و کاشی ها را ترک کنند. برای جلوگیری از براکت‌های چدنی ارزان (خیلی سنگین) یا آلومینیومی نازک (به اندازه کافی قوی نیست). بهترین انتخاب ها آلیاژ آلومینیوم سبک Topfencesolar است که مواد آن از AL6005 T5، T6 استفاده می کند. که دارای درجه بالاتری از مواد آلومینیومی نسبت به بازار است.

2. زاویه نصب: کار با شیب سقف کاشی

سقف‌های کاشی معمولاً دارای شیب‌هایی بین 20 تا 45 درجه هستند، این روی زاویه براکت و راندمان خورشیدی تأثیر می‌گذارد. نصاب‌های حرفه‌ای از شیب‌سنج‌ها برای اندازه‌گیری زاویه سقف شما استفاده می‌کنند و از براکت‌های قابل تنظیم برای تنظیم موقعیت پانل استفاده می‌کنند، این کار از برش یا اصلاح کاشی‌ها برای جا دادن پانل‌ها جلوگیری می‌کند.

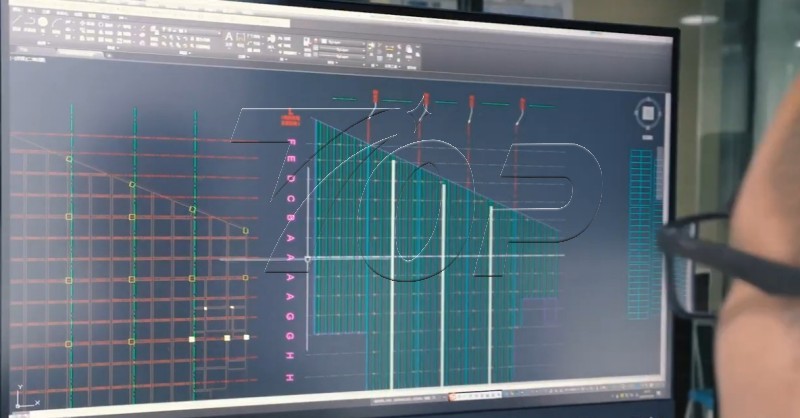

3. یک تیم حرفه ای برای جلوگیری از مشکلات انتخاب کنید

سقف کاشی خورشیدینصب براکت نیاز به تخصص در مراقبت از سقف خورشیدی و کاشی دارد. تیم مهندس Topfencesolar می داند که چگونه با کاشی های شکننده کار کند، تیرها را به طور دقیق تعیین کند و بهترین راه حل های منطبق برای عایق رطوبتی خاص کاشی را اعمال کند. یک تیم حرفه‌ای همچنین برنامه‌های مجوزی را که کدهای سقف کاشی را در نظر می‌گیرند، رسیدگی می‌کنند و ضمانت‌نامه‌ای را برای پوشش آسیب کاشی در اثر نصب ارائه می‌کنند. مستقیماً با ما تماس بگیرید، Topfencesolar بهترین و قابل اعتمادترین سیستم را برای نیروگاه خورشیدی سقفی شما ارائه می دهد.
