نحوه انتخاب قلاب سقف خورشیدی مناسب بر اساس نوع کاشی: راهنمای مهندسی برای نصب کنندگان خورشیدی، پیمانکاران EPC و تیم های تدارکاتی

چرا انتخاب قلاب سقف خورشیدی یک تصمیم مهندسی حیاتی است؟

انتخاب صحیحقلاب سقف خورشیدیبرای یک سیستم نصب خورشیدی سقف کاشییک تصمیم سخت افزاری جزئی نیست - مستقیماً پایداری سازه، یکپارچگی ضد آب، راندمان نصب و قابلیت اطمینان بلندمدت دارایی را تعیین می کند. در پروژه های پشت بام تجاری و صنعتی، تطبیق ضعیفی داردقلاب سقف برای نصب سقف کاشی خورشیدیمی تواند منجر به ترک خوردگی کاشی، ورود آب، خرابی بالابر تحت بارهای باد و دوباره کاری پرهزینه شود که بر جدول زمانی پروژه و قرار گرفتن در معرض گارانتی تأثیر می گذارد.

برخلاف سقف های فلزی یا سقف های بتنی مسطح، سقف های تایل از نظر هندسه، ضخامت، شکنندگی، رفتار انتقال بار و محدودیت های نصب به طور قابل توجهی متفاوت هستند. یک رویکرد قلاب جهانی از نظر فنی ناقص است. روش صحیح مستلزم تطبیق هندسه قلاب، قابلیت تنظیم ارتفاع، طراحی صفحه پایه و درجه مواد با نوع کاشی خاص و ساختار تیر زیر آن است.

این راهنمای فنی یک چارچوب ساختاریافته برای انتخاب درست ارائه می دهدقلاب سقف خورشیدیبر اساس نوع کاشی این مکانیک سقف، ملاحظات بار ساختاری، عملکرد مواد، و واقعیت های نصب عملی را ادغام می کند. هدف حمایت از تیم‌های مهندسی، مدیران تدارکات و یکپارچه‌سازان سیستم نصب خورشیدی در تصمیم‌گیری‌های مبتنی بر داده است که ریسک را کاهش داده و سودآوری پروژه را بهبود می‌بخشد.

1. چرا انتخاب قلاب سقف خورشیدی یک تصمیم ساختاری است، نه فقط یک انتخاب جزء

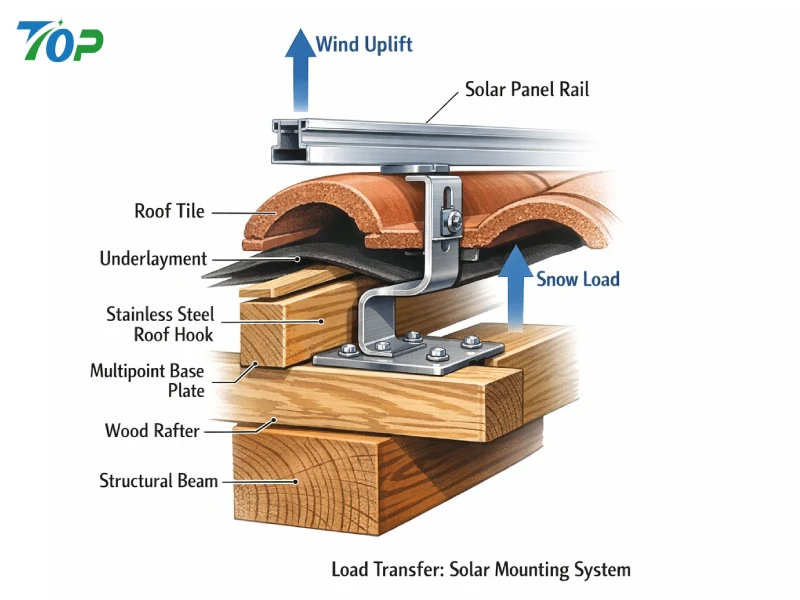

در تاسیسات خورشیدی سقف کاشی، قلاب سقف به عنوان رابط ساختاری اولیه بین ریل نصب فتوولتائیک و تیرهای باربر ساختمان عمل می کند. مسیر بار به شرح زیر است:

• ماژول خورشیدی ← ریل نصب ← قلاب سقف ← تیرهای سازه ای ← سازه ساختمان

خود کاشی استنهیک عنصر باربر سازه ای بیشتر کاشی های سفالی، بتن و تخته سنگ عمدتاً برای عایق کاری در برابر آب و هوا طراحی شده اند، نه برای بارهای مکانیکی متمرکز. وقتی یکنصب خورشیدی برای سقف کاشیسیستم نصب شده است، قلاب باید بارها را مستقیماً به تیرها منتقل کند و در عین حال از فشار بیش از حد بر کاشی های اطراف جلوگیری کند.

از دیدگاه مهندسی، قلاب باید مقاومت کند:

• بار مرده (ماژول ها + ریل + سخت افزار نصب)
• بارهای بالابر و مکش باد
• بارهای برف (در صورت لزوم)
• تنش های انبساط حرارتی
• خستگی پویا بیش از 25 سال

استانداردهای سازه‌ای بین‌المللی مانند ASCE 7 (انجمن مهندسین عمران آمریکا، 2022) تأکید می‌کنند که سیستم‌های خورشیدی پشت بام باید از نظر بارهای باد با در نظر گرفتن ارتفاع ساختمان، طبقه‌بندی نوردهی و سرعت باد محلی ارزیابی شوند. بنابراین قلاب های سقف باید با ظرفیت باربری کافی و داده های عملکرد آزمایش شده انتخاب شوند.

نادیده گرفتن این واقعیت های ساختاری خطر ابتلا به موارد زیر را افزایش می دهد:

• ترک خوردگی کاشی به دلیل غلظت بار نقطه ای
• تغییر شکل قلاب تحت بالا آمدن
• خارج شدن بست از تیرهای کم اندازه
• نفوذ آب به دلیل ترخیص نامناسب کاشی

بنابراین، انتخاب یکقلاب سقف فولاد ضد زنگصرفاً در مورد مقاومت در برابر خوردگی نیست، بلکه در مورد اطمینان از سازگاری ساختاری با سیستم سقف است.

2. شناخت انواع سقف های کاشی رایج مورد استفاده در پروژه های خورشیدی

هندسه کاشی های مختلف اساساً متفاوت استقلاب سقف خورشیدیتنظیمات در زیر یک تفکیک فنی از انواع سقف های کاشی متداول در پروژه های خورشیدی مسکونی، تجاری و صنعتی سبک مشاهده می شود.

2.1 سقف کاشی بتنی تخت

کاشی های بتنی تخت به طور گسترده در اروپا، استرالیا و بخش هایی از آسیا استفاده می شود. ضخامت آنها معمولاً بین 10 تا 15 میلی متر است و دارای پروفیل های قفل متقابل هستند.

ویژگی های ساختاری:

• مقاومت فشاری نسبتاً بالا
• شکنندگی متوسط
• پروفیل سطح صاف یکنواخت
• فاصله کاشی عمودی ثابت

درنصب خورشیدی برای سقف کاشی تختدر برنامه های کاربردی، چالش اصلی طراحی، اطمینان از فاصله کافی بین بازوی قلاب و سطح زیرین کاشی است. اگر ارتفاع قلاب کافی نباشد، کاشی مستقیماً روی قلاب قرار می گیرد و نقاط تنش متمرکز ایجاد می کند.

ملاحظات توصیه شده:

• قلاب سقف با ارتفاع قابل تنظیم
• صفحه پایه عریض برای لنگر انداختن تیرها
• حداقل فاصله کاشی 3-5 میلی متر

2.2 سقف کاشی منحنی اسپانیایی / رومی

کاشی های اسپانیایی یا رومی دارای نیمرخ موج مانند با منحنی های محدب و مقعر متناوب هستند. این کاشی ها در آب و هوای مدیترانه ای و ساختمان های مسکونی سطح بالا رایج هستند.

چالش های مهندسی:

• تماس با سطح غیر مسطح
• ارتفاع کاشی متغیر
• فضای نصب محدود بین منحنی ها
• خطر شکستگی بیشتر در هنگام بلند کردن

براینصب خورشیدی برای سقف کاشی اسپانیایی، یک قلاب تخت استاندارد اغلب نامناسب است. قلاب باید دارای:

• دامنه تنظیم عمودی گسترده
• بازوی باریک برای قرار گرفتن در زیر کاشی منحنی
• آفست جانبی بهینه شده برای تراز با رافت

عدم تطابق با هندسه انحنای اغلب منجر به نشستن نامناسب و قرار گرفتن در معرض مسیر آب می شود.

2.3 سقف کاشی تخته سنگ

تخته سنگ یک ماده طبیعی برای سقف است که به دلیل دوام و زیبایی شناخته شده است، اما در برابر بارگذاری نقطه ای بسیار شکننده است.

ملاحظات کلیدی:

• تحمل کم برای تنش حفاری
• ضخامت کاشی نازک
• هزینه تعویض بالا

درنصب خورشیدی برای سقف تخته سنگنصب، قلاب های بسیار نازک یا سیستم های چشمک زن تخصصی اغلب مورد نیاز است. بلند کردن نادرست کاشی های تخته سنگ می تواند باعث ایجاد ریز شکستگی های نامرئی شود که بعداً تحت چرخه حرارتی منتشر می شوند.

از آنجایی که تخته سنگ دارای حداقل مقاومت خمشی است، تراز صفحه پایه باید دقیق باشد تا از انتقال گشتاور به سطح کاشی جلوگیری شود.

2.4 سقف کاشی سفالی

کاشی های سفالی سبک وزن هستند اما بسیار شکننده هستند. آنها مقاومت خوبی در برابر آب و هوا نشان می دهند اما انعطاف پذیری ساختاری محدودی در برابر بار متمرکز دارند.

خطرات رایج درسیستم های نصب خورشیدی سقف کاشیاستفاده از کاشی های سفالی عبارتند از:

• ترک خوردن به دلیل سفت شدن بیش از حد
• اگر کاشی ها به درستی قرار نگرفته باشند، آب وارد می شود
• فاصله کاشی ناهموار بر روی قرارگیری قلاب تاثیر می گذارد

قابل تنظیمقلاب سقف برای سقف کاشیبا پایین بازوی تقویت شده و ترخیص کاشی دقیق ضروری است.

2.5 سقف شینگل آسفالت (مرجع مقایسه ای)

اگرچه یک سیستم کاشی نیست، شینگ های آسفالت اغلب با سقف های کاشی مقایسه می شوند. در کاربردهای زونا، به طور معمول به جای قلاب های کاشی سنتی، از پایه های L با چشمک زن استفاده می شود.

این تمایز حیاتی است. تلاش برای استفاده از قلاب های سقف کاشی در سیستم های شینگل - یا برعکس - یکپارچگی عایق رطوبتی را به خطر می اندازد و شیوه های نصب استاندارد را نقض می کند (شورای کد بین المللی، 2021).

3. معیارهای مهندسی اصلی برای انتخاب قلاب سقف خورشیدی صحیح

هنگام انتخاب یکسازنده قلاب سقف خورشیدییا در ارزیابی مدل های قلاب، تیم های تدارکات و مهندسی باید پنج بعد فنی زیر را ارزیابی کنند.

3.1 ارتفاع قلاب و محدوده قابل تنظیم

ضخامت کاشی و ارتفاع همپوشانی در تولید کنندگان و مناطق متفاوت است. یک قلاب غیر قابل تنظیم خطر فاصله ناکافی یا شکاف بیش از حد را به همراه دارد که انتقال بار را به خطر می اندازد.

بهترین تمرین:

• قابلیت تنظیم عمودی ≥ 30-50 میلی متر
• فاصله خالی برای جلوگیری از فشرده سازی مستقیم کاشی
• سازگاری با سیستم های ریل مشترک

قابلیت تنظیم انعطاف پذیری میدان را بهبود می بخشد و نیاز به موجودی های متعدد SKU را کاهش می دهد.

3.2 طراحی صفحه پایه و توزیع بار

صفحه پایه قلاب را به تیرک متصل می کند. یک پایه باریک یا نازک، تمرکز تنش بست را افزایش می دهد و مقاومت بیرون کشیدن را کاهش می دهد.

بر اساس تحقیقات بست سازه (شورای چوب آمریکا، 2018)، ظرفیت برداشت به عمق تعبیه و تراکم چوب بستگی دارد. بنابراین:

• ضخامت صفحه پایه ≥ 4-5 میلی متر فولاد ضد زنگ
• حداقل دو بست سازه ای
• انطباق با فاصله لبه

3.3 درجه مواد و مقاومت در برابر خوردگی

حق بیمه ترینقلاب سقف فولاد ضد زنگاز SUS304 یا SUS316 استفاده کنید.

• SUS304: مناسب برای محیط های داخلی
• SUS316: برای مناطق ساحلی یا با شوری بالا توصیه می شود

خوردگی استحکام سطح مقطع را در طول زمان کاهش می دهد. برای سیستم‌های طراحی 25 ساله، انتخاب مواد باید با مقوله قرار گرفتن در معرض محیط (ISO 9223) مطابقت داشته باشد.

3.4 یکپارچه سازی ضد آب

بلند کردن کاشی باعث ایجاد نوردهی موقتی از لایه زیرین می شود. جابجایی نامناسب یا عدم وجود چشمک زن خطر نشتی را افزایش می دهد.

بهترین تمرین:

• لنت های آب بندی EPDM
• چشمک زن سازگار در صورت لزوم
• پیرایش کاشی به جای نیروی بیش از حد

3.5 سازگاری با Rafter Layout

قرار دادن قلاب توسط فاصله تیرها، معمولاً 400-600 میلی متر، محدود می شود. اگر هندسه قلاب اجازه افست جانبی را ندهد، نصب ناکارآمد می شود و از نظر ساختاری به خطر می افتد.

پیشرفتهقلاب سقف خورشیدیطرح ها دارای قابلیت تنظیم جانبی برای تراز با اعضای سازه بدون کاشی های فشاری هستند.

4. تجزیه و تحلیل ریسک: پیامدهای انتخاب نادرست قلاب سقف

نامناسبنصب سقف کاشی خورشیدیانتخاب جزء افزایش می یابد:

• زمان نصب 15 تا 30 درصد
• ضایعات مواد به دلیل شکستگی کاشی
• قرار گرفتن در معرض گارانتی برای ادعاهای نشت
• مسئولیت ساختاری تحت رویدادهای افزایش باد

خرابی‌های ناشی از باد در سیستم‌های خورشیدی پشت بام ثبت شده‌اند که در آن روش‌های اتصال ناکافی استفاده می‌شد (Kopp و همکاران، 2012). در حالی که ماژول ها اغلب توجه اولیه را دریافت می کنند، سخت افزار پیوست اغلب بقای سیستم را تعیین می کند.

برای تیم های تدارکات، کل هزینه نصب شده باید شامل کاهش ریسک باشد - نه فقط قیمت واحد سخت افزار.

5. ملاحظات تدارکات استراتژیک برای پروژه های تجاری

برای پروژه های تجاری چند سایتی، استانداردسازی الفنصب خورشیدی برای سقف کاشیراه حل بهبود می یابد:

• کنترل موجودی
• کارایی آموزش نصب
• ثبات تضمین کیفیت
• قابلیت پیش بینی نگهداری طولانی مدت

با این حال، استانداردسازی نباید سازگاری مهندسی را نادیده بگیرد. روش صحیح این است که سازنده ای را انتخاب کنید که بتواند:

• ارائه گزارش تست سازه
• ارائه طرح های قلاب قابل تنظیم
• پشتیبانی از سفارشی سازی برای هندسه کاشی منحصر به فرد
• ارائه سازگاری دسته ای برای سفارشات بزرگ

در محیط های تدارکاتی با حجم بالا، انتخاب مناسبسازنده قلاب سقف خورشیدیبه جای خرید تراکنشی، به یک تصمیم شراکت استراتژیک تبدیل می شود.

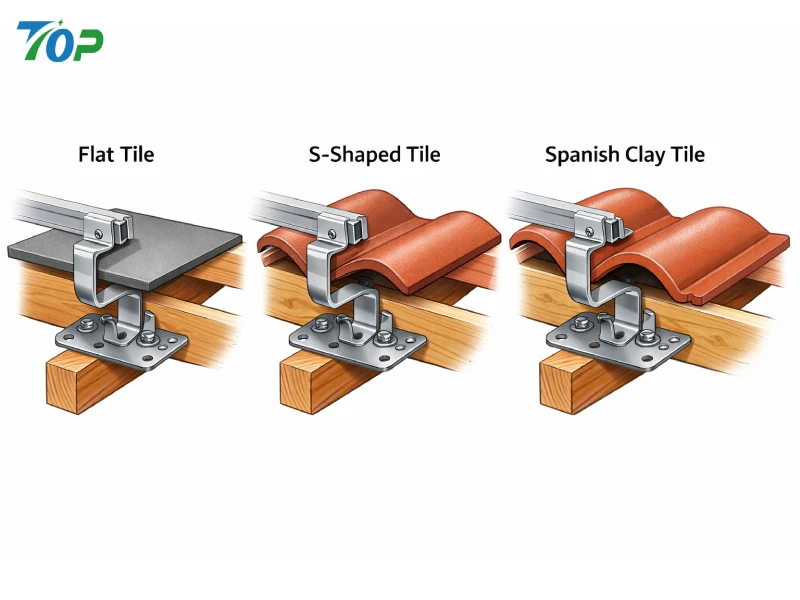

6. ماتریس انتخاب قلاب سقف خورشیدی بر اساس نوع کاشی

برای تیم های مهندسی که چندین مورد را مدیریت می کنندنصب سقف کاشی خورشیدیپروژه ها در سراسر مناطق، یک ابزار مقایسه ساختار یافته به طور قابل توجهی کارایی تصمیم گیری را بهبود می بخشد. به جای انتخاب aقلاب سقف خورشیدیتنها بر اساس ظاهر یا قیمت، انتخاب باید سازگاری هندسه، رفتار انتقال بار، قرار گرفتن در معرض محیطی و تحمل نصب را در نظر بگیرد.

ماتریس زیر یک چارچوب مرجع عملی برای تطبیق انواع قلاب با دسته‌های کاشی سقف ارائه می‌کند. اعتبار سنجی نهایی مهندسی همیشه باید محاسبات سازه ای خاص سایت را مطابق با کدهای ساختمان محلی در نظر بگیرد.

نوع کاشی	پیکربندی قلاب توصیه شده	نیاز قابل تنظیم	درجه مواد	سطح ریسک نصب	یادداشت های مهندسی
کاشی بتنی تخت	قلاب تخت قابل تنظیم استاندارد	تنظیم عمودی 30-50 میلی متر	SUS304 (داخلی) / SUS316 (ساحلی)	متوسط	از فاصله کاشی ≥3 میلی متر برای جلوگیری از تنش فشاری اطمینان حاصل کنید
کاشی منحنی اسپانیایی / رومی	قلاب قابل تنظیم بازوی باریک	50 میلی متر + برد عمودی	SUS304 / SUS316	بالا	به بازو سازگار با انحنا و آفست جانبی نیاز دارد
کاشی تخته سنگ	قلاب بسیار نازک یا سیستم یکپارچه چشمک زن	حداقل ارتفاع، تراز دقیق	SUS316 ترجیح داده می شود	بسیار بالا	اجتناب از بار نقطه ای روی تخته سنگ. ادغام چشمک زن را در نظر بگیرید
کاشی سفالی	قلاب قابل تنظیم پایین بازو تقویت شده	30-40 میلی متر	SUS304 / SUS316	بالا	جلوگیری از سفت شدن بیش از حد؛ نگهداری مجدد کاشی یکنواخت

این ماتریس انتخاب نشان می دهد که جهانی وجود نداردقلاب سقف برای سقف کاشیبرنامه های کاربردی هر پیکربندی باید با هندسه کاشی و رفتار ساختاری مطابقت داشته باشد.

7. ملاحظات مهندسی دقیق بر اساس رده کاشی

7.1 سقف کاشی بتنی تخت: پایداری سازه با فاصله کنترل شده

سیستم های کاشی تخت در مقایسه با سقف های منحنی یا تخته سنگی نسبتاً نصاب پسند هستند. با این حال، انتخاب نامناسب ارتفاع قلاب همچنان می‌تواند باعث فشرده‌شدن کاشی یا ناپایداری بالابر شود.

حوزه های اصلی تمرکز مهندسی:

• ضخامت بازوی قلاب برای مقاومت در برابر خم شدن در اثر بالا آمدن باد کافی است
• عرض صفحه پایه سازگار با فاصله تیرهای استاندارد (400-600 میلی متر)
• حداقل دو پیچ تاخیری ساختاری در هر قلاب
• انطباق با الزامات محاسبه بار باد ASCE 7

در مناطق با باد شدید، بسته به طبقه بندی منطقه سقف، نیروهای بالابرنده می تواند از 2.0 کیلو پاسکال تجاوز کند (ASCE، 2022). بنابراین، بررسی مقاومت خروجی مجاز اتصال دهنده ها هنگام انتخاب یک ضروری استنصب خورشیدی برای سقف کاشی تخت.

7.2 سقف کاشی اسپانیایی / رومی: مدیریت انحنا و انتقال بار

سیستم های کاشی منحنی مسیرهای بار نامتقارن را معرفی می کنند. قلاب باید بین سطوح کاشی مقعر و محدب بدون ایجاد تمرکز تنش پل بزند.

پارامترهای حیاتی طراحی:

• تحمل انحنای بازو
• قابلیت تنظیم جانبی برای تراز خروار
• ارتفاع عمودی افزایش یافته تا برآمدگی های کاشی را پاک کند
• آزمایش سازه در شرایط بارگذاری غیرعادی

از آنجایی که کاشی های منحنی اغلب در هنگام نصب دارای نرخ شکستگی بالاتری هستند، انتخاب یک قابل تنظیمقلاب سقف خورشیدیهزینه های دوباره کاری را کاهش می دهد و چرخه های نصب را کوتاه می کند.

7.3 سقف کاشی تخته سنگ: مهندسی دقیق و کاهش خطر

نصب سقف تخته سنگ بالاترین نظم مهندسی را می طلبد. بر خلاف خاک رس یا بتن، تخته سنگ نمی تواند ضربه یا گشتاور متمرکز را تحمل کند.

براینصب خورشیدی برای سقف تخته سنگسیستم ها را در نظر بگیرید:

• هندسه قلاب با مشخصات پایین
• استراتژی پیش از حفاری با محافظت از غشای ضد آب
• ادغام با چشمک زن فلزی در جایی که مجاز است
• استفاده از SUS316 مقاوم در برابر خوردگی برای اطمینان از دوام طولانی مدت

خطاهای نصب در سقف های تخته سنگ اغلب منجر به خرابی های پنهان می شود - ترک های ریز که به دلیل چرخه های انجماد و ذوب منتشر می شوند (شورای کد بین المللی، 2021).

7.4 سقف کاشی سفالی: کنترل شکنندگی و گشتاور

کاشی های سفالی استحکام کششی کم و تحمل خمشی محدودی از خود نشان می دهند. سفت شدن بیش از حد بست ها یکی از شایع ترین دلایل شکستگی است.

بهترین شیوه ها:

• ابزارهای بست کنترل شده با گشتاور
• پیرایش کاشی یکنواخت برای ترخیص قلاب
• طراحی صفحه پایه توزیع کننده تنش
• بازرسی بصری پس از نصب مجدد کاشی

انتخاب تقویت شدهقلاب سقف فولاد ضد زنگقابلیت اطمینان سازه را در سیستم های سقف رسی بهبود می بخشد.

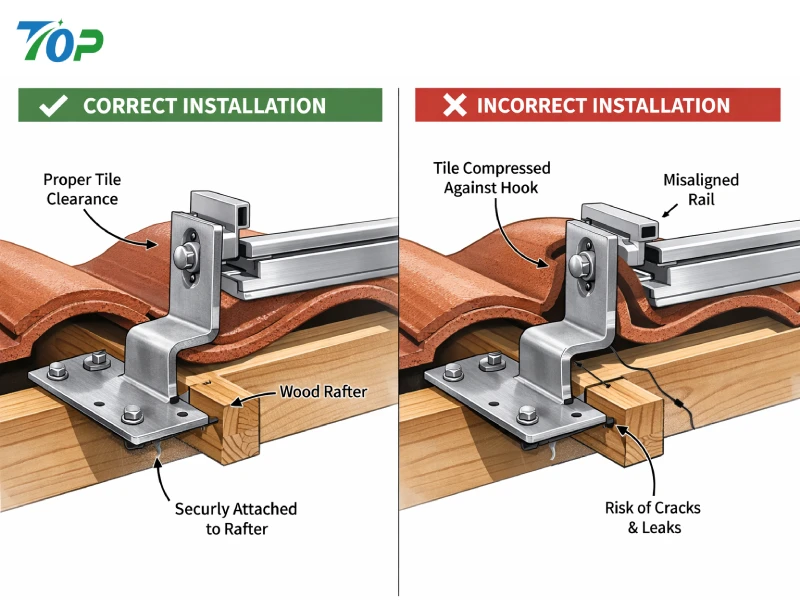

8. اشتباهات رایج نصب که ریسک پروژه را افزایش می دهد

در سراسر تجارینصب سقف کاشی خورشیدیدر پروژه‌ها، اشتباهات مکرر زیر باعث افزایش هزینه و بدهی بلندمدت می‌شود:

8.1 استفاده از قلاب جهانی برای همه انواع کاشی

تلاش برای استانداردسازی با استفاده از یک مدل قلاب واحد اغلب منجر به ناهماهنگی و آسیب کاشی می شود. راه حل های خاص هندسه مورد نیاز است.

8.2 نادیده گرفتن تغییر ناحیه بار باد

گوشه‌ها و لبه‌های سقف نیروهای بالابرنده بالاتری را تجربه می‌کنند. فاصله قلاب باید منعکس کننده طبقه بندی منطقه تحت کدهای سازه باشد.

8.3 پاکسازی کاشی ناکافی

تماس مستقیم کاشی به قلاب بار را به مواد شکننده سقف منتقل می کند و خطر شکستگی را افزایش می دهد.

8.4 عمق تعبیه بست ناکافی

ظرفیت بیرون کشیدن بست به عمق جاسازی و تراکم چوب بستگی دارد (شورای چوب آمریکا، 2018). دست کم گرفتن این پارامترها حاشیه های ایمنی سیستم را کاهش می دهد.

8.5 عدم در نظر گرفتن انبساط حرارتی

ریل های نصب فولاد ضد زنگ و آلومینیوم با سرعت های مختلف گسترش می یابند. طراحی نامناسب ممکن است استرس طولانی مدت را به اتصالات قلاب وارد کند.

9. کارایی نصب و بهینه سازی هزینه کار

انتخاب صحیحسازنده قلاب سقف خورشیدیمی تواند به طور قابل توجهی بر راندمان نصب تأثیر بگذارد.

ویژگی هایی که بهره وری میدان را بهبود می بخشد:

• اجزای قابل تنظیم از پیش مونتاژ شده
• اسناد بار سازه را پاک کنید
• سازگاری دسته ای برای سفارشات خرید بزرگ
• طراحی رابط ریلی سازگار

مطالعات در بهره وری ساخت و ساز نشان می دهد که ساده سازی نصب، زمان کار را 10-25٪ در سیستم های تکراری کاهش می دهد (گولد و جویس، 2014). در پرتفوی های خورشیدی بزرگ پشت بام، چنین صرفه جویی به طور مادی بر حاشیه پروژه تاثیر می گذارد.

10. تأیید بار مهندسی و مستندات

برای توسعه دهندگان تجاری خورشیدی و پیمانکاران EPC، مستندات ضروری است. قابل اعتمادقلاب سقف خورشیدیتامین کننده باید ارائه دهد:

• گزارش تست بار مکانیکی
• گواهی مواد (SUS304 / SUS316)
• داده های تحلیل المان محدود (در صورت وجود)
• طبقه بندی مقاومت در برابر خوردگی
• سوابق ردیابی کنترل کیفیت

تحقیقات آزمایش بار باد (Kopp و همکاران، 2012) نشان می‌دهد که یکپارچگی اتصال اغلب عامل محدودکننده در عملکرد سیستم پشت بام است. بنابراین، انتخاب قلاب باید با شواهد مکانیکی به جای فرضیات تأیید شود.

11. تحلیل هزینه و فایده: فراتر از قیمت واحد

تصمیمات تدارکاتی باید ارزش چرخه عمر را به جای هزینه واحد اولیه در نظر بگیرند. با قیمت پایین ترقلاب سقف برای سقف کاشیکه فاقد قابلیت تنظیم یا گواهی ساختاری باشد ممکن است منجر به موارد زیر شود:

• هزینه های بالاتر تعویض کاشی
• طولانی مدت نصب
• اختلافات بیمه ای پس از حوادث آب و هوایی
• کاهش قابلیت اطمینان طولانی مدت

رویکرد هزینه کل شامل موارد زیر است:

• هزینه مواد
• هزینه نیروی کار
• هزینه کاهش ریسک
• قرار گرفتن در معرض گارانتی
• قابلیت پیش بینی تعمیر و نگهداری

هنگامی که به طور کلی ارزیابی می شود، قابل تنظیم مهندسی شده استقلاب سقف خورشیدیسیستم ها اغلب بازده سرمایه گذاری بهتری را در پرتفوی های تجاری بزرگ ایجاد می کنند.

12. نحوه انتخاب سازنده قلاب سقف خورشیدی مناسب برای پروژه های بزرگ

در توسعه خورشیدی روی پشت بام تجاری و نمونه کارها، انتخاب یکسازنده قلاب سقف خورشیدییک تصمیم مهندسی استراتژیک و مدیریت ریسک است. قابلیت طراحی سازنده، کنترل تولید و شفافیت مستندات به طور مستقیم بر کارایی نصب، قابلیت اطمینان ساختاری و عملکرد بلندمدت دارایی تأثیر می‌گذارد.

فراتر از ارزیابی قیمت و زمان تحویل، تیم های تدارکات و مهندسی باید ابعاد زیر را هنگام منبع یابی ارزیابی کنند.قلاب سقف خورشیدیسیستم های پروژه های نصب خورشیدی سقف کاشی

12.1 قابلیت مهندسی و اعتبار سنجی سازه

یک سازنده واجد شرایط باید داده های اعتبار سنجی مکانیکی را ارائه دهد که ظرفیت باربری را تحت شرایط بالا بردن باد و فشار رو به پایین شبیه سازی شده نشان دهد.

مدارک کلیدی برای درخواست:

• گزارش تست بار استاتیک
• گواهی استحکام کششی مواد
• مستندات تحلیل المان محدود (FEA).
• اعتبار سنجی سازگاری اتصال دهنده ها
• طبقه بندی مقاومت در برابر خوردگی بر اساس ISO 9223

سیستم های اتصال اغلب ضعیف ترین حلقه در تاسیسات خورشیدی پشت بام هستند. تحقیقات مهندسی باد تأیید می‌کند که سیستم‌های نصب شده روی پشت بام باید به‌عنوان مجموعه‌های ساختاری یکپارچه به جای اجزای مجزا ارزیابی شوند (Kopp et al., 2012). تامین کننده ای که نمی تواند شواهد آزمایشی مستند ارائه کند، ریسک پروژه قابل اجتناب را معرفی می کند.

12.2 کیفیت مواد و قابلیت ردیابی

بیشترین کارایی بالاقلاب سقف فولاد ضد زنگاز فولاد ضد زنگ SUS304 یا SUS316 تولید می شوند. با این حال، درجه مواد به تنهایی کافی نیست. قابلیت ردیابی و سازگاری به همان اندازه مهم هستند.

برای خرید در مقیاس نمونه کارها، سیستم های کنترل کیفیت باید شامل موارد زیر باشد:

• صدور گواهینامه مواد در سطح دسته ای
• بازرسی تحمل ابعادی
• بررسی قوام سطح پرداخت
• بازرسی یکپارچگی جوش (در صورت وجود)

خوردگی سطح مقطع موثر و استحکام سازه را در طول زمان کاهش می دهد. برای مناطق ساحلی یا با رطوبت بالا، SUS316 معمولاً برای حفظ دوام طراحی 25 ساله توصیه می شود.

12.3 قابلیت تنظیم و بهینه سازی SKU

تولیدکنندگانی که طرح های قلاب قابل تنظیم مدولار را ارائه می دهند پیچیدگی موجودی را کاهش می دهند. به جای چند مدل با ارتفاع ثابت، قابل تنظیم استقلاب سقف برای سقف کاشیسیستم ها می توانند کاشی های مسطح، سفالی و انحنای متوسط ​​را پوشش دهند.

این انعطاف‌پذیری بهبود می‌یابد:

• کارایی انبار
• سازگاری نصب
• کاهش تغییرات میدانی
• چرخه های تدارکات سریعتر

از منظر هزینه چرخه عمر، سیستم‌های قلاب قابل تطبیق اغلب در مقایسه با گزینه‌های هندسه ثابت کم‌هزینه، ارزش بلندمدت بالاتری ارائه می‌کنند.

12.4 ظرفیت تولید و ثبات عرضه

پرتفوی های تجاری بزرگ خورشیدی نیاز به برنامه های تحویل ثابت دارند. اختلال تامین در سخت افزار نصب می تواند خدمه نصب را به تاخیر بیاندازد و بر زمان بندی راه اندازی تاثیر بگذارد.

قابل اعتمادنصب خورشیدی برای سقف کاشیتامین کننده باید نشان دهد:

• خطوط تولید مقیاس پذیر
• شفافیت زمان سرب
• قابلیت لجستیک صادراتی
• تکرارپذیری ابعادی ثابت

سازگاری بسیار مهم است زیرا تغییرات ابعادی در ارتفاع قلاب یا تراز صفحه پایه می تواند باعث ناهماهنگی ریل در دهانه های بلند سقف شود.

13. مدل همکاری مهندسی برای تاسیسات تجاری

برای نمونه کارهای تجاری و چند ساختمانی روی پشت بام، همکاری بین نصاب وسازنده قلاب سقف خورشیدیباید قبل از نهایی کردن صورتحساب مواد انجام شود.

یک گردش کار بهینه معمولاً شامل موارد زیر است:

1. بررسی مستندات ساختار سقف
2. شناسایی نوع کاشی و اندازه گیری ضخامت
3. محاسبه بار باد و برف به ازای کد محلی
4. برنامه ریزی طرح بندی فاصله قلاب
5. مشخصات بست سازه
6. اعتبار سنجی نمونه اولیه (در صورت نیاز)

ادغام این مراحل در پیش از ساخت، دستورات تغییر و تنظیمات میدانی را کاهش می دهد. با توجه به ASCE 7 (2022)، سیستم های پشت بام باید فشار بالا بردن باد خاص منطقه را در نظر بگیرند. ورودی مهندسی در مرحله اتصال، انطباق را تضمین می کند و انعطاف پذیری سازه را بهبود می بخشد.

14. ملاحظات عملکرد بلند مدت برای نصب خورشیدی سقف کاشی

هنگام ارزیابیقلاب سقف خورشیدیسیستم ها، قابلیت اطمینان طولانی مدت به اندازه عملکرد نصب اولیه مهم است.

14.1 انبساط حرارتی و خستگی

ریل های نصب خورشیدی معمولاً آلومینیومی هستند، در حالی که قلاب ها از جنس فولاد ضد زنگ هستند. Differential expansion between materials introduces cyclic stress at connection points. Over a 25-year service life, fatigue resistance becomes relevant.

14.2 طبقه بندی محیط خوردگی

ISO 9223 سطوح خورندگی جو را طبقه بندی می کند. محیط های ساحلی (دسته های C4-C5) به مواد مقاوم در برابر خوردگی بالاتری نیاز دارند. در چنین مواردی، SUS316 برای جلوگیری از خوردگی حفره ای توصیه می شود.

14.3 دسترسی به تعمیر و نگهداری

قلاب ها باید امکان دسترسی بازرسی را بدون حذف کامل ماژول فراهم کنند. طراحی تعمیر و نگهداری کارآمد، پایداری عملیاتی طولانی مدت را بهبود می بخشد.

15. سوالات متداول در مورد قلاب سقف خورشیدی

15.1 آیا یک قلاب سقف خورشیدی می تواند برای انواع کاشی ها مناسب باشد؟

نه. هندسه کاشی به طور قابل توجهی متفاوت است. طرح های قابل تنظیم می توانند چندین دسته کاشی را پوشش دهند، اما تخته سنگ و کاشی های اسپانیایی با انحنای زیاد اغلب به تنظیمات تخصصی نیاز دارند.

15.2 چگونه ارتفاع کاشی را قبل از انتخاب قلاب اندازه گیری کنم؟

ضخامت کل کاشی و ارتفاع همپوشانی را اندازه گیری کنید. اطمینان حاصل کنید که ارتفاع قلاب انتخاب شده، فضای کافی را بدون فشرده کردن سطح کاشی فراهم می کند.

15.3 چه ماده ای برای نصب خورشیدی سقف کاشی ساحلی بهترین است؟

فولاد ضد زنگ SUS316 برای محیط های با شوری بالا یا محیط های دریایی به دلیل بهبود مقاومت در برابر خوردگی توصیه می شود.

15.4 برای هر کیلووات چند قلاب سقف لازم است؟

مقدار قلاب به طبقه بندی منطقه باد، اندازه ماژول و دهانه راه آهن بستگی دارد. محاسبات سازه باید از معیارهای بارگذاری ASCE 7 پیروی کنند.

15.5 آیا قلاب های سقف خورشیدی نیاز به چشمک زدن دارند؟

در برخی از سیستم های سقف کاشی، یکپارچه سازی غشای چشمک زن یا ضد آب برای افزایش جلوگیری از نشت طولانی مدت توصیه می شود.

15.6 چه چیزی باعث ترک خوردن کاشی در حین نصب می شود؟

علل شایع شامل فاصله ناکافی، سفت شدن بیش از حد، تکنیک بلند کردن نامناسب و توزیع ناهموار بار است.

15.7 چگونه می توان زمان نصب را کاهش داد؟

استفاده از قلاب های از پیش مونتاژ شده قابل تنظیم و رابط های ریلی استاندارد به طور قابل توجهی کارایی نصب را بهبود می بخشد.

16. نتیجه‌گیری استراتژیک: مهندسی دقیق سودآوری پروژه را پیش می‌برد

انتخاب صحیحقلاب سقف خورشیدیبرای یکسیستم نصب خورشیدی سقف کاشییک تصمیم مهندسی چند بعدی است. هندسه کاشی، رفتار انتقال بار، محیط خوردگی، و گردش کار نصب همه باید با هم ارزیابی شوند.

برای پروژه های در مقیاس تجاری، سیستم پیوست تعیین می کند:

• انطباق ساختاری
• بهره وری نصب
• قرار گرفتن در معرض گارانتی
• هزینه نگهداری چرخه حیات
• قابلیت اطمینان در سطح نمونه کارها

قابل تنظیم با طراحی خوبقلاب سقف برای سقف کاشیکاربردها عدم قطعیت میدان را کاهش می دهد، توزیع بار را بهبود می بخشد و یکپارچگی ضد آب را افزایش می دهد. هنگامی که توسط اعتبار سنجی ساختاری مستند و سازگاری تولید پشتیبانی می شود، چنین سیستم هایی پایداری طولانی مدت و مزایای هزینه قابل اندازه گیری را ارائه می دهند.

دقت مهندسی در سطح پیوست مستقیماً به بهبود حاشیه پروژه و کاهش ریسک عملیاتی تبدیل می شود. برای نصابان، پیمانکاران EPC و تیم های تدارکاتی که سبدهای خورشیدی سقف کاشی را مدیریت می کنند، انتخاب مناسبسازنده قلاب سقف خورشیدیصرفاً یک تصمیم منبع یابی نیست، بلکه یک استراتژی ساختاری است.

مراجع

• انجمن مهندسین عمران آمریکا. (2022).حداقل بارهای طراحی و معیارهای مرتبط برای ساختمان ها و سایر سازه ها (ASCE/SEI 7-22). ASCE.
• شورای چوب آمریکا (2018).مشخصات طراحی ملی برای ساخت و ساز چوبی (NDS). شورای چوب آمریکا
• سازمان بین المللی استاندارد. (2012).ISO 9223: خوردگی فلزات و آلیاژها - خورندگی جوها - طبقه بندی. ISO
• شورای کد بین المللی (2021).کد بین المللی مسکونی (IRC). ICC.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). بارهای باد روی صفحات خورشیدی پشت باممجله مهندسی باد و آیرودینامیک صنعتی، 111، 100-111.
