ساختار قفسه‌بندی خورشیدی بهینه‌شده برای فضا | مطالعه موردی مانیل

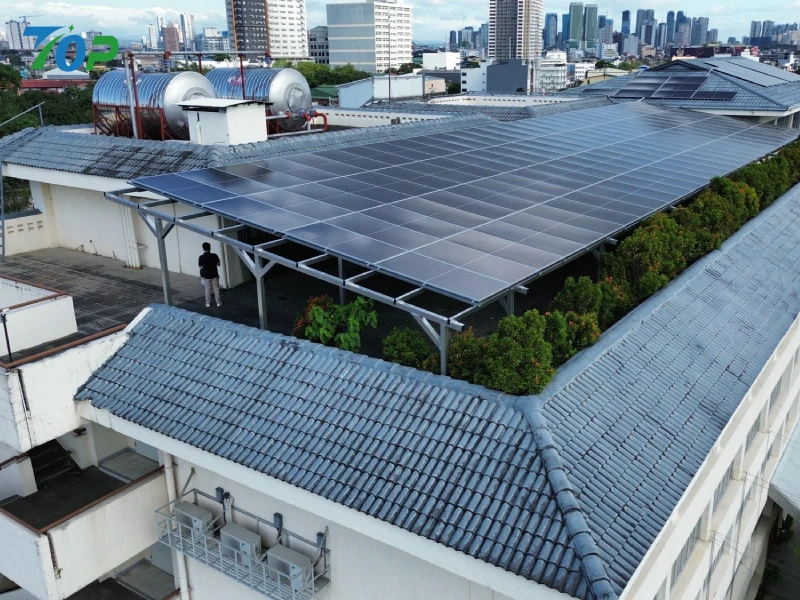

پروژه سکوی خورشیدی سقفی مرتفع | مانیل، فیلیپین

این پروژه نشان می دهد که چگونه Top Fence Solar با موفقیت محدودیت های شدید فضای پشت بام را حل کرد و چالش های تداخل زیرساخت برای یک ساختمان تجاری در مانیل، فیلیپین.

مکان

مانیل، فیلیپین

مواد ساختاری

فولاد گالوانیزه گرم / فولاد با پوشش Al-Mg-Zn

نوع راه حل

سکوی خورشیدی بالای پشت بام

موضوع هدف

موانع زیرساخت پشت بام و فضای نصب محدود

معرفی پروژه

پشت بام هدف به شدت توسط برج های خنک کننده، مخازن آب، سیستم های کابل کشی اشغال شده بود. و راهروهای تعمیر و نگهداری، که فضای قابل استفاده کافی برای یک آرایه فتوولتائیک معمولی باقی نمی گذارد. برای به حداکثر رساندن استفاده از پشت بام بدون ایجاد اختلال در عملیات ساختمان، Top Fence Solar مهندسی کرد یک ساختار قفسه‌بندی خورشیدی درجه یک که می‌تواند در سراسر تأسیسات موجود در پشت بام بچرخد.

طراحی سکوی مرتفع یک لایه نصب خورشیدی ثانویه در بالای پشت بام ایجاد کرد زیرساخت، به طور قابل توجهی ظرفیت استقرار خورشیدی را افزایش می دهد و در عین حال تعمیر و نگهداری را حفظ می کند دسترسی و بهره وری عملیاتی HVAC.

نکات برجسته مهندسی

طراحی ترخیص سربار

سکوی خورشیدی به ارتفاع ساختاری بهینه‌ای ارتقا یافت و جریان هوا بدون وقفه را امکان‌پذیر ساخت در اطراف سیستم های خنک کننده HVAC در حالی که دسترسی به خدمات واضح در زیر آرایه خورشیدی را حفظ می کند. این پیکربندی بالا تاثیر سایه را به حداقل رساند و عملکرد طولانی مدت پشت بام را تضمین کرد.

یکپارچگی سازه و ایمنی باد

با توجه به نمایه نوردهی بالا، سازه با استفاده از مهاربندی فولادی سنگین تقویت شد. توزیع بار بهینه و محاسبات زاویه شیب آیرودینامیکی طراحی شده برای مقاومت در برابر باد شدید شرایط فشاری که معمولاً در فیلیپین در طول طوفان های استوایی و فصول طوفان تجربه می شود.

مقاومت در برابر خوردگی پیشرفته

کل سیستم پشتیبانی از فولاد گالوانیزه گرم و اجزای ساختاری با پوشش Al-Mg-Zn استفاده می کند. برای آب و هوای ساحلی گرمسیری طراحی شده است. درمان ضد خوردگی دوام را در برابر افزایش می دهد رطوبت، هوای مملو از نمک و قرار گرفتن در معرض طولانی مدت محیطی که از عمر مفید پیش بینی شده پشتیبانی می کند بیش از 25 سال
