گیره ریلی نصب پنل خورشیدی آلومینیومی

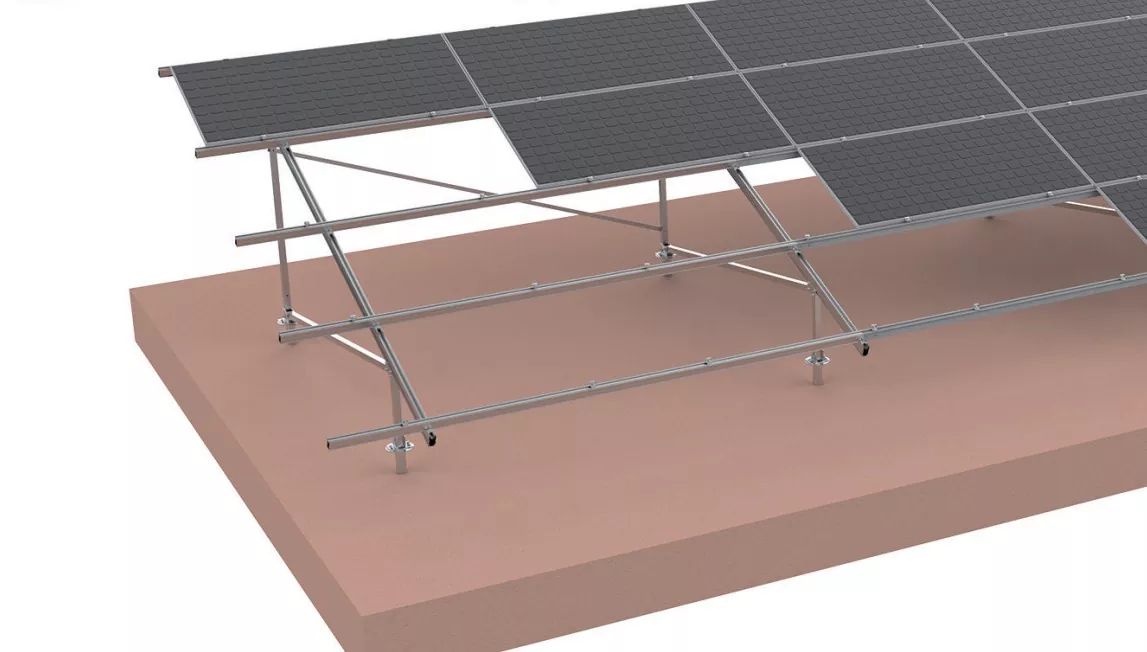

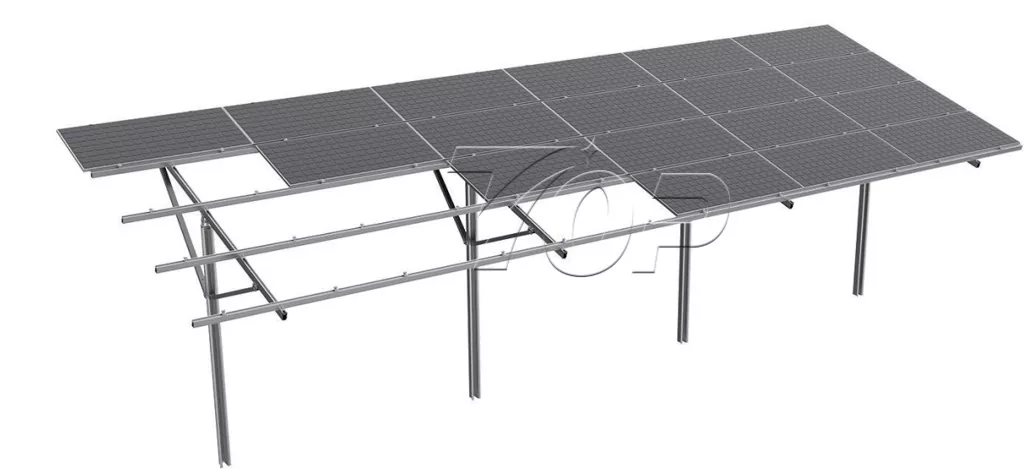

گیره ریلی نصب پنل خورشیدی آلومینیومی Topfencesolar یک ماژول ثابت کننده جهانی بر روی سازه های زمین است. این بهترین انتخاب برای نصب فتوولتائیک فعلی است.

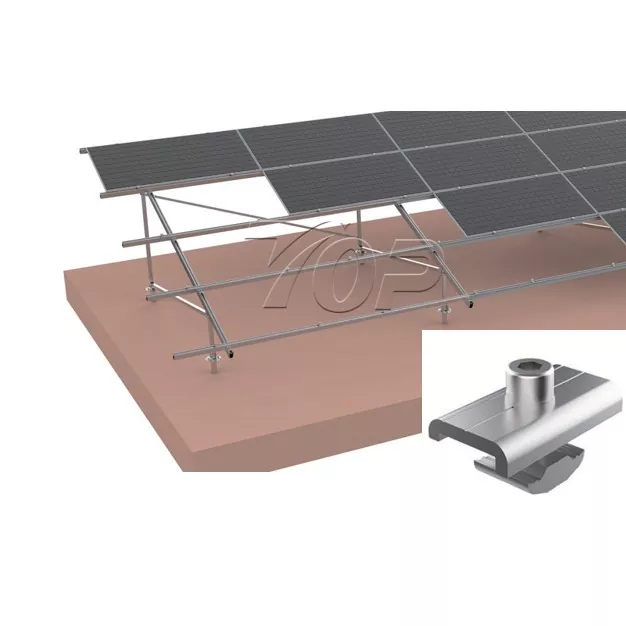

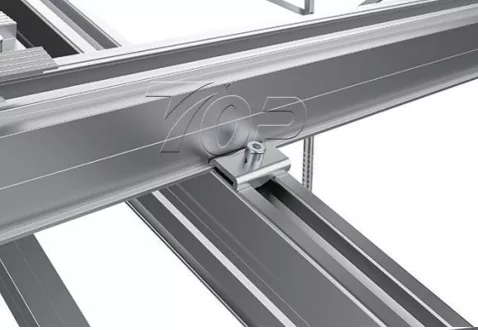

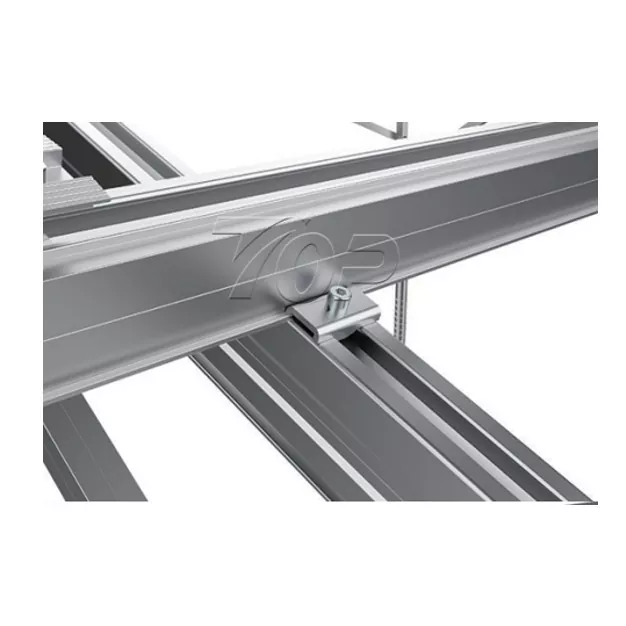

ارتفاع دو ضلع آن با هم متفاوت است، ضلع کوتاه‌تر به سمت ریل می‌بندد تا آن را روی تیر بلند ثابت کند. کاربرد اصلی آن رفع لبه آرایه پنل خورشیدی است. با فشار دادن قاب پانل، ماژول های پانل را محکم فشار می دهد، در عین حال از کج شدن یا جابجایی لبه ماژول فتوولتائیک به بیرون در هنگام قرار گرفتن در معرض نیروهای خارجی جلوگیری می کند، بنابراین یکپارچگی کل آرایه فتوولتائیک را تضمین می کند.

(لطفاً به طرح نموداری در مورد کاربرد گیره های ثابت ماژول قاب دار یونیورسال مراجعه کنید.)

جنس آن Al6005-T5 است – آلیاژ آلومینیوم دارای چگالی کم در حدود 2.7 گرم بر سانتی متر مکعب است اما استحکام بالایی دارد. شکل پذیری خوبی دارد و می توان آن را با اشکال مختلف پیچیده پیش برد. فرآیندهایی مانند اکستروژن و ریخته گری.

به خصوص پس از پردازش آنودیزاسیون، سطح گیره ثابت ریل نصب خورشیدی به راحتی می تواند یک فیلم اکسید متراکم (Al2O3) تشکیل دهد، که می تواند در برابر خوردگی ناشی از جو، آب باران و اسیدها و بازهای ضعیف مقاومت کند و آن را برای استفاده طولانی مدت در فضای باز زمین مناسب می کند.

مدل: پیش مونتاژ

لوازم جانبی: پیچ SUS304 / فولاد گالوانیزه

طول گیره گیره ریلی نصب پانل خورشیدی آلومینیومی: 40 میلی متر (می تواند سفارشی شود)

بار باد: 60 متر بر ثانیه

بار برف: 1.4KN/M2

کاربرد: نصب پنل خورشیدی PV زمینی

جهت ماژول: مناسب برای هر دو افقی و عمودی

ویژگی: نصب مقرون به صرفه و سریع

چه Topfencesolar خدمات بهتری ارائه می دهد؟

شبیه سازی محاسبه بارگذاری: Topfencesolar محاسبه بارگیری حرفه ای مانند بار طراحی بر اساس شمارش بار مرده، محاسبه بار باد و محاسبات بار برف را ارائه می دهد. اینها عوامل مهمی برای ایمن نگه داشتن ساختار هستند.

برای سایر مواد مانند فولاد گالوانیزه داغ و مواد روی - آلومینیوم - منیزیم.

این روند جدیدی برای نصب روی زمین خواهد بود.
