سینی کابل آلومینیومی

برای پیدا کردن یک تولید کننده حرفه ای سینی کابل آلومینیومی، یا می خواهید یک پروژه خورشیدی جدید با راه حل های جامع را شروع کنید، می توانید با Topfencesolar تماس بگیرید و اجازه دهید ما شریک طولانی مدت شما شویم!

مدیریت کابل اغلب برای طول عمر سیستم حیاتی است. کابل های خورشیدی دارای جریان DC با ولتاژ بالا هستند و برای چندین دهه در معرض آب و هوای شدید قرار دارند.

باقی ماندن کابل ها روی سطح سقف یک خطر ایمنی است. سینی کابل آلومینیومی با برند Topfencesolar یک بزرگراه اختصاصی برای سیم کشی کابل خورشیدی ارائه می دهد.

حفاظت فیزیکی:سینی از آسیب لبه های تیز سقف جلوگیری می کند، سیستم خورشیدی را ایمن نگه می دارد.

دفع گرما:سینی کابل با طراحی سوراخ با تهویه خوب برای کابل ها. این طراحی خاص می تواند به طور موثر مقاومت و تجمع گرما را کاهش دهد.

برای مشخصات کابل خورشیدی طراحی شده است

کابل های خورشیدی PV منحصر به فرد با عایق دوگانه و ضخیم تر هستند. آنها به یک سیستم پشتیبانی نیاز دارند که به شعاع خم و وزن آنها احترام بگذارد.

به مواد سینی کابل اشاره دارد، فولاد گالوانیزه که به عنوان یک سینک حرارتی سنگین عمل می کند، آلومینیوم ایده آل ترین ماده برای خورشید است.

مقاوم در برابر خوردگی: به طور طبیعی یک لایه اکسید محافظ ایجاد می کند که برای قرار گرفتن در معرض در فضای باز مناسب است.

سبک وزن: بار استاتیکی روی ساختار سقف شما را کاهش می دهد.

غیر مغناطیسی: اتلاف توان ناشی از القای مغناطیسی را در کاربردهای جریان بالا به حداقل می رساند.

انواع سینی کابل موجود

ما سه پیکربندی مجزا را برای مطابقت با محیط نصب خاص شما ارائه می دهیم:

1. سینی کابل نوع نردبان

مناسب برای دویدن طولانی و کابل های تغذیه کننده سنگین.

ویژگی: پله های باز حداکثر جریان هوا را برای خنک کردن کابل های آمپر بالا فراهم می کند.

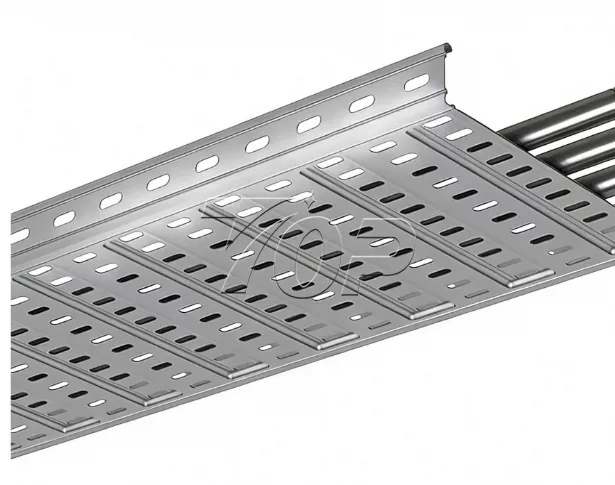

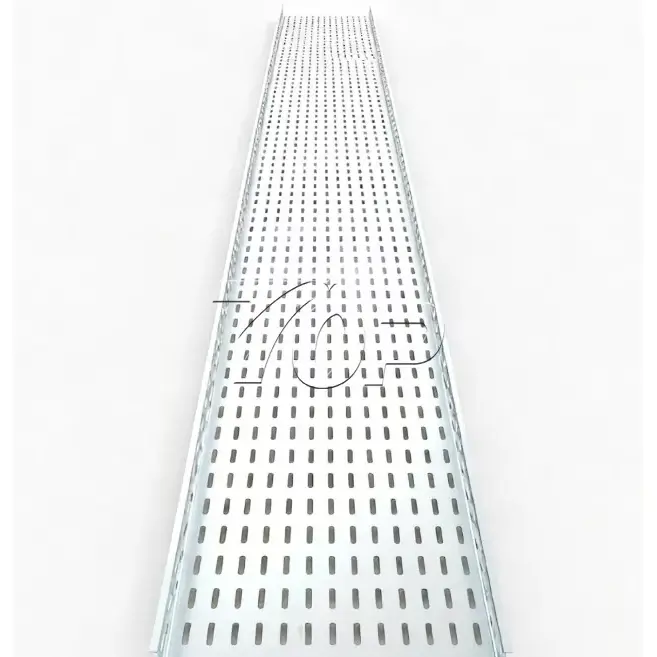

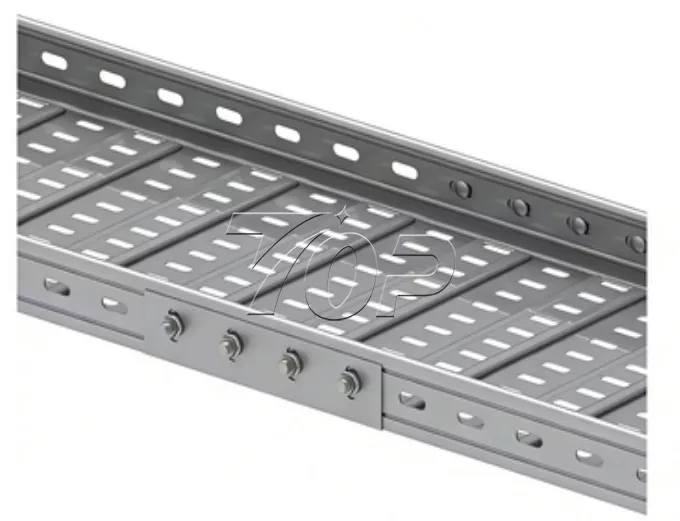

2. سینی کابل سوراخ دار

کاربرد: پشت بام های تجاری که نیاز به محافظت از پایین دارند.

مزیت: شکاف‌های تهویه‌شونده آن باعث تخلیه آب می‌شوند و در عین حال کابل‌ها را از سطوح ناهموار سقف محافظت می‌کند.

3. سینی کابل مش سیمی

به ویژه برای مسیریابی پیچیده با چرخش ها و افت های متعدد طراحی شده است.

ویژگی: بسیار انعطاف پذیر. را می توان در محل برید و خم کرد تا موانع را به راحتی عبور دهد.

سینی کابل چگونه کار می کند؟

سینی به جای اینکه کابل‌ها را روی سطح سقف ببندد، فاصله بین نقاط نصب را می‌پوشاند.

وزن کابل ها را به ساختار قفسه یا اتصالات سقف منتقل می کند و سیم ها را بالا نگه می دارد. این از نشستن کابل ها در حوضچه های آب در هنگام طوفان جلوگیری می کند و آنها را مرتب نگه می دارد تا تیم های تعمیر و نگهداری بتوانند بعداً مدار را به راحتی ردیابی کنند.

چگونه سینی کابل را نصب کنیم؟

نصب ساده، آسان و سریع با طراحی های دقیق Topfencesolar است. در اینجا گردش کار کلی برای یک سیستم آلومینیومی پشت بام است:

مرحله 1:نقشه مسیر. فقط شروع به حفاری نکنید. مسیر آرایه تا اینورتر را برنامه ریزی کنید. از سایه انداختن پانل ها با خود سینی خودداری کنید!

مرحله 2:براکت ها را نصب کنید. باید سینی را از پشت بام بلند کنید. پایه های نصب خود را وصل کنید یا سینی را مستقیماً به ریل های خورشیدی وصل کنید.

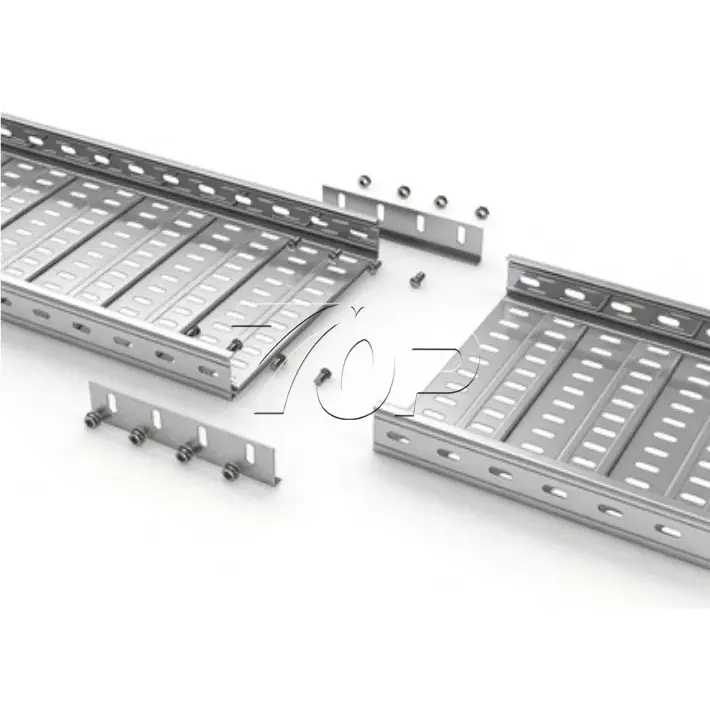

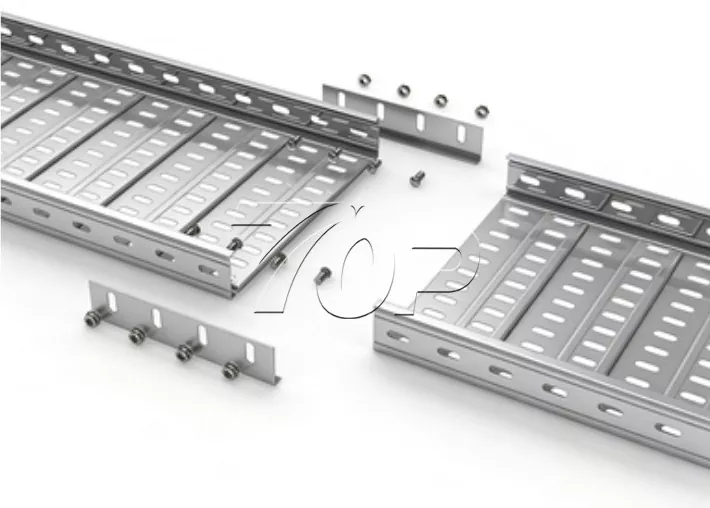

مرحله 3:بخش ها را به هم وصل کنید. برای اتصال دو طول سینی از صفحات اسپلایس استفاده کنید. برای انبساط حرارتی یک فاصله کوچک بین بخشها بگذارید. از آنجا که آلومینیوم با گرم شدن منبسط می شود. اگر آنها را خیلی سفت بدون شکاف پیچ کنید، سینی می تواند تاب بخورد.

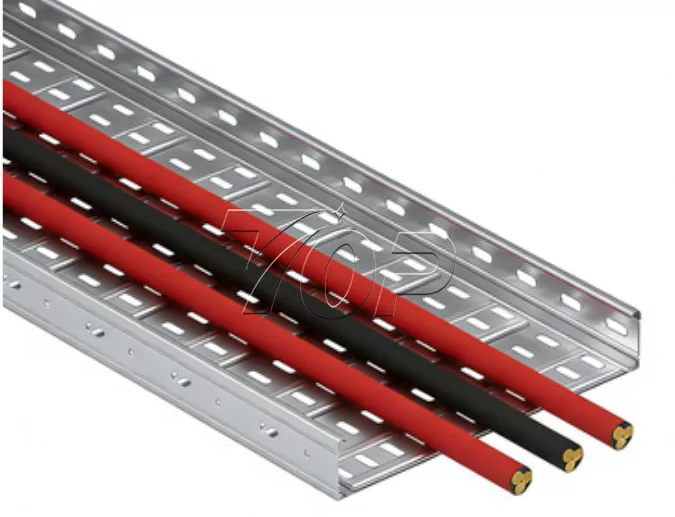

مرحله 4:کابل را بگذارید. کابل ها را در سینی قرار دهید. آنها را خیلی سفت نکشید. از بند کابل های دارای درجه اشعه ماوراء بنفش یا گیره های کابل آلومینیومی برای محکم کردن آنها هر چند فوت استفاده کنید.

مرحله 5:زمین کردن. از آنجایی که سینی فلزی است، باید به زمین متصل شود. برای اطمینان از تداوم الکتریکی، از جامپرهای اتصال در سراسر صفحات اتصال استفاده کنید.
