آزمایش تونل باد حصار خورشیدی: اعتبارسنجی مهندسی برای پایداری سازه
سیستمهای حصار خورشیدی در حال تبدیل شدن به یک راهحل مهم برای ادغام تولید انرژی تجدیدپذیر با زیرساخت حفاظت محیطی هستند. همانطور که تاسیسات خورشیدی به تاسیسات صنعتی، سایتهای تجاری، پارکهای لجستیک و پروژههای تاسیساتی منتقل میشوند، قابلیت اطمینان مهندسی به یک عامل ارزیابی کلیدی تبدیل شده است.حصار خورشیدیآزمایش تونل بادیک روش علمی برای تجزیه و تحلیل رفتار آیرودینامیکی، پاسخ ساختاری و پایداری طولانی مدت قبل از استقرار در مقیاس بزرگ ارائه می دهد.
برای پیمانکاران EPC، نصابان خورشیدی، و توزیع کنندگان فتوولتائیک، انتخاب یک راه حل قابل اعتماد حصار خورشیدی تنها مربوط به خروجی انرژی نیست. همچنین در مورد اطمینان از اینکه سازه نصب می تواند بارهای محیطی را تحمل کند، فرآیندهای نصب را ساده می کند و خطرات نگهداری آینده را کاهش می دهد.
این مقاله فنی توضیح میدهد که چگونه بارهای باد بر سازههای حصار فتوولتائیک تأثیر میگذارد، چرا اعتبارسنجی تونل باد اهمیت دارد، و چگونه طراحی متمرکز بر مهندسی، قابلیت اطمینان کلی سیستمهای حصار خورشیدی را بهبود میبخشد.
چرا مقاومت در برابر باد به یک عامل مهم در مهندسی حصار خورشیدی تبدیل شده است؟
سیستم های نرده سنتی عمدتاً برای محافظت فیزیکی طراحی شده اند. با این حال، حصارهای فتوولتائیک الزامات مهندسی بیشتری را به وجود آورده اند زیرا ماژول های خورشیدی ویژگی های آیرودینامیکی سازه را تغییر می دهند.

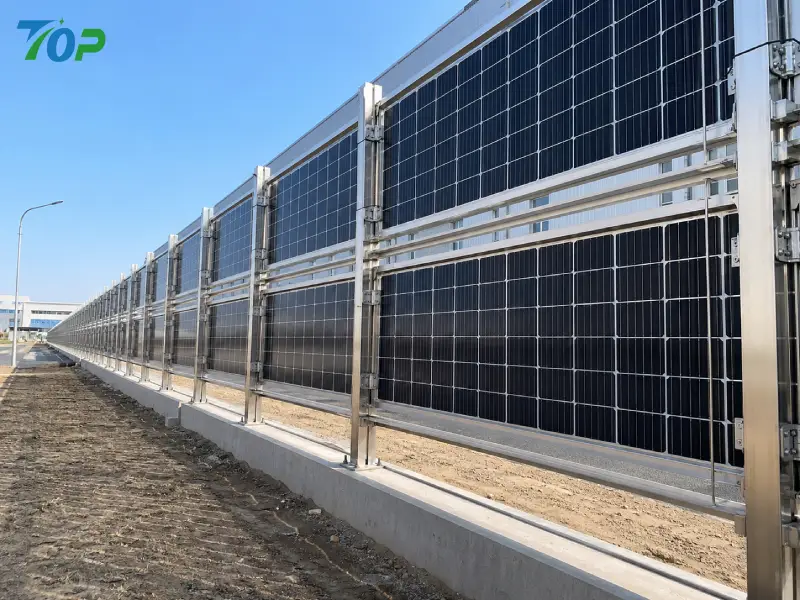

برخلاف نردههای فلزی معمولی، سیستمهای حصار PV شامل پانلهای خورشیدی، ریلهای نصب، گیرهها و پستهای نگهدارنده است. این اجزا در معرض نیروهای باد قرار می گیرند. هنگامی که باد از داخل یا اطراف سازه عبور می کند، اختلاف فشار می تواند بارهای قابل توجهی ایجاد کند که باید به طور ایمن از طریق کل سیستم نصب منتقل شود.
یک سیستم حصار خورشیدی با طراحی حرفه ای باید زنجیره ساختاری کامل را در نظر بگیرد:
- بارگذاری سطح پنل خورشیدی
- قدرت اتصال بین ماژول ها و ریل های نصب
- انتقال بار از طریق پست ها و پایه ها
- دوام مواد در شرایط بیرونی
- دقت نصب در حین اجرای پروژه
برای شرکت های EPC، قابلیت اطمینان ساختاری به طور مستقیم بر عملکرد پروژه تأثیر می گذارد. طراحی پایدار به کاهش تنظیمات غیرمنتظره در محل کمک می کند، کارایی نصب را بهبود می بخشد و احتمال مشکلات پس از فروش ناشی از حرکت سازه یا خرابی قطعات را کاهش می دهد.
درک بارهای باد در سازه های حصار فتوولتائیک
بار باد یکی از مهمترین عوامل محیطی است که در مهندسی سازه فتوولتائیک مورد توجه قرار می گیرد. نیروی ایجاد شده توسط باد به متغیرهای متعددی از جمله سرعت باد، چگالی هوا، هندسه سازه، ارتفاع نصب و شرایط محیطی محلی بستگی دارد.
چگونه فشار باد بر روی سیستم های حصار خورشیدی عمل می کند
هنگامی که باد به ساختار حصار خورشیدی می رسد، فشار در مناطق مختلف سیستم توزیع می شود. سطح جلوی ماژول خورشیدی فشار مستقیم باد را تجربه می کند، در حالی که قسمت عقب ممکن است بسته به شرایط جریان هوا اثرات مکش را تجربه کند.
این نیروها نقاط تنش متفاوتی را در سرتاسر سازه ایجاد می کنند. بیشترین بارها اغلب حول محورهای زیر متمرکز می شوند:
- نقاط نصب ماژول
- اتصالات ریلی
- اجزای چفت و بست
- پست های پشتیبانی عمودی
- مناطق اتصال فونداسیون
یک محاسبه کامل بار باد حصار خورشیدی نحوه حرکت این نیروها را در سازه ارزیابی می کند. هدف نه تنها درک حداکثر فشار، بلکه اطمینان از این است که هر جزء با هم به عنوان یک سیستم مهندسی پایدار کار می کند.
سازه هایی که طراحی ضعیفی دارند ممکن است با مشکلاتی مانند تغییر شکل بیش از حد، اتصالات شل یا کاهش عمر مفید مواجه شوند. بنابراین، طراحی مقاوم در برابر باد باید از مرحله مهندسی اولیه به جای پس از نصب در نظر گرفته شود.
عوامل کلیدی موثر بر پایداری سازه حصار فتوولتائیک
عملکرد ساختاری یک حصار خورشیدی به چندین عامل به هم پیوسته بستگی دارد. یک سیستم قابل اعتماد نیاز به طراحی متعادل بین مواد، هندسه و شرایط نصب دارد.
1. آرایش ماژول خورشیدی و قرار گرفتن در معرض سطح
پنل های خورشیدی نحوه تعامل باد با حصار را تعیین می کنند. سطوح در معرض بزرگتر می توانند نیروهای آیرودینامیکی بالاتری ایجاد کنند، به ویژه در مناطق باز که جریان هوا محدودتر است.
مهندسان باید جهت گیری ماژول، فاصله، و پیکربندی نصب را ارزیابی کنند تا مطمئن شوند که سازه می تواند بارهای محیطی مورد انتظار را تحمل کند.
2. طراحی ساختار نصب

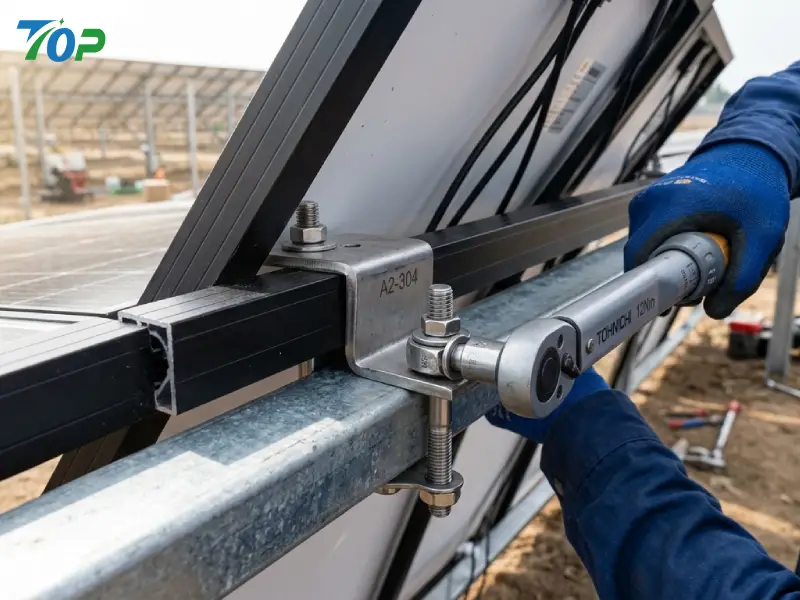

ساختار نصب به عنوان چارچوب باربر حصار خورشیدی عمل می کند. ریل ها، گیره ها و پروفیل های پشتیبانی باید نیروها را به طور یکنواخت توزیع کنند و پایداری مکانیکی را در طول چرخه عمر سیستم حفظ کنند.
یک ساختار نصب شده خورشیدی که به درستی مهندسی شده باشد، قابلیت اطمینان را با کاهش تمرکز استرس و کمک به جلوگیری از خرابی های موضعی بهبود می بخشد.
3. اتصال پایه و زمین
نقش آزمایش تونل باد در اعتبار سنجی ساختاری حصار خورشیدی
برای سیستمهای حصار فتوولتائیک، عملکرد باد نه تنها یک مسئله محاسباتی نظری بلکه یک چالش اعتبار سنجی ساختاری است. از آنجایی که نرده های خورشیدی سطوح بزرگ فتوولتائیک در معرض دید را با ساختارهای نصب سبک وزن ترکیب می کنند، تعامل جریان هوا می تواند عملکرد مکانیکی را به طور قابل توجهی تحت تاثیر قرار دهد.
آزمایش تونل باد حصار خورشیدییک روش مهندسی برای ارزیابی چگونگی تأثیر شرایط واقعی جریان هوا بر سیستم کامل حصار PV قبل از استقرار در مقیاس بزرگ ارائه می دهد. به جای تکیه بر محاسبات ساده شده، آزمایش تونل باد به مهندسان اجازه می دهد تا رفتار آیرودینامیکی را مشاهده کنند، توزیع فشار باد را اندازه گیری کنند و مناطق بارگذاری سازه بحرانی را شناسایی کنند.
چرا محاسبه بار باد سنتی همیشه کافی نیست؟
محاسبه سنتی بار باد یک پایه مهم برای طراحی سازه فتوولتائیک است. این بارهای محیطی برآورد شده را بر اساس شرایط باد منطقه ای و پارامترهای ساختاری ارائه می دهد.
با این حال، سیستمهای حصار خورشیدی دارای ویژگیهای آیرودینامیکی منحصربهفردی هستند که میتوانند رفتار پیچیده جریان هوا را ایجاد کنند.
بر خلاف سازه های ساختمانی بسته، نرده های فتوولتائیک معمولاً سازه های باز هستند که باد می تواند از اطراف، بین و پشت ماژول های خورشیدی عبور کند. این فعل و انفعال جریان هوا ممکن است توزیع فشار ناهموار را در مناطق مختلف حصار ایجاد کند.
عوامل متعددی می توانند بر واکنش واقعی باد یک سیستم حصار خورشیدی تأثیر بگذارند:
- جهت ماژول عمودی
- فاصله پانل و شکاف جریان هوا
- ارتفاع حصار و منطقه در معرض دید
- جهت باد نسبت به طرح حصار
- ساختمان های اطراف یا شرایط منظر
بنابراین، اعتبارسنجی مهندسی از طریق آزمایش باد به پر کردن شکاف بین مفروضات نظری طراحی و رفتار آیرودینامیکی در دنیای واقعی کمک میکند.
رفتار آیرودینامیکی سازههای حصار فتوولتائیک عمودی
بیشتر کاربردهای حصار خورشیدی از ماژولهای فتوولتائیک عمودی استفاده میکنند که ویژگیهای جریان هوای متفاوتی را در مقایسه با سیستمهای خورشیدی معمولی روی پشت بام ایجاد میکنند.
هنگامی که باد به سطح جلوی یک ماژول فتوولتائیک می رسد، فشار مستقیم باد ایجاد می شود. در عین حال، عبور جریان هوا از اطراف لبه ها و سمت عقب پانل ممکن است اثرات مکش ایجاد کند.
اختلاف فشار ترکیبی بارهای آیرودینامیکی تولید می کند که از طریق کل سیستم سازه منتقل می شود.
مسیر بار را می توان به صورت زیر توصیف کرد:
- نیروی باد بر روی سطوح ماژول فتوولتائیک
- فشار از طریق گیره های ماژول منتقل می شود
- بارهای مکانیکی که از طریق ریل های نصب توزیع می شوند
- نیروهایی که به پست های پشتیبانی منتقل می شوند
- بارهای منتقل شده به فونداسیون ها
درک این مسیر بار ضروری است زیرا خطرات خرابی اغلب در نقاط اتصال به جای اعضای سازه اصلی رخ می دهد.
عوامل کلیدی آیرودینامیکی ارزیابی شده در طول آزمایش تونل باد
ارزیابی تونل باد حرفه ای بر نحوه تعامل جریان هوا با ساختار حصار خورشیدی و جایی که ممکن است بهینه سازی طراحی اضافی مورد نیاز باشد متمرکز است.
عوامل مهم ارزیابی عبارتند از:
- ضریب فشار باد (Cp):مهندسان چگونگی تغییر فشار باد در سطوح مختلف ماژول های فتوولتائیک را تجزیه و تحلیل می کنند تا مناطق پر بار را شناسایی کنند.
- جلوه های بارگذاری لبه:لبههای بیرونی آرایههای حصار خورشیدی ممکن است در مقایسه با بخشهای داخلی نیروهای آیرودینامیکی متفاوتی را تجربه کنند زیرا جریان هوا کمتر محدود میشود.
- تأثیر آشفتگی:ساختمانهای مجاور، درختان یا سازههای صنعتی ممکن است شرایط جریان هوای نامنظم ایجاد کنند که بر واکنش سازه تأثیر میگذارد.
- آیرودینامیک پانل گپ:فاصله بین ماژول های فتوولتائیک می تواند بر سرعت جریان هوا و توزیع مجدد فشار تأثیر بگذارد.
- توزیع بار اتصال:مهندسان نحوه انتقال نیروهای آیرودینامیکی از طریق گیره ها، ریل ها و سازه های پشتیبانی را ارزیابی می کنند.
روششناسی آزمایش تونل باد برای سیستمهای حصار خورشیدی
یک فرآیند کامل آزمایش تونل باد شامل مراحل مهندسی متعددی است، از آماده سازی مدل فیزیکی تا ارزیابی پاسخ سازه. هدف نه تنها مشاهده رفتار باد بلکه بهبود طراحی نهایی حصار خورشیدی است.

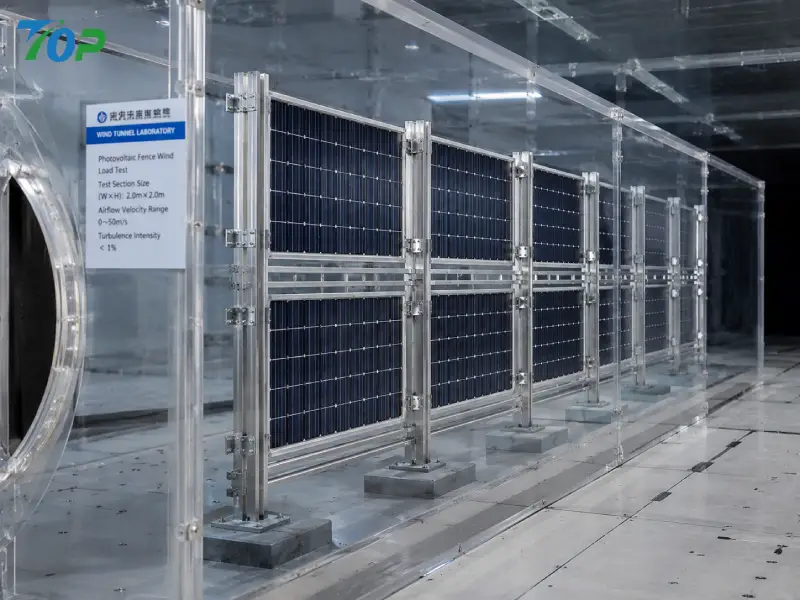

مرحله 1: آماده سازی مدل فیزیکی حصار خورشیدی
اولین گام، ایجاد یک مدل آزمایشی نماینده است که به دقت ویژگی های مهم سیستم حصار فتوولتائیک واقعی را منعکس می کند.
این مدل شامل عناصر ساختاری حیاتی مانند:
- ماژول های فتوولتائیک
- ریل های نصب آلومینیوم یا فولاد ضد زنگ
- گیره های ماژول
- پست های پشتیبانی عمودی
- نمایندگی اتصال پایه
مهندسان شباهت هندسی، پیکربندی ساختاری و چیدمان نصب را در نظر می گیرند تا مطمئن شوند که مدل شرایط واقعی پروژه را منعکس می کند.
مرحله 2: شبیه سازی محیط باد و آزمایش جریان هوا
در طول آزمایش، جریان هوای کنترل شده برای شبیه سازی شرایط باد مختلف که ممکن است در طول عملیات واقعی پروژه رخ دهد، تولید می شود.
مهندسان جهت های متعدد باد را ارزیابی می کنند زیرا حصارهای خورشیدی بسته به جهت گیری خود نسبت به بادهای غالب می توانند شرایط بارگذاری متفاوتی را تجربه کنند.
آزمایش بر روی موارد زیر تمرکز دارد:
- توزیع فشار در ماژول ها
- الگوهای جریان هوا در اطراف شکاف پانل
- تغییرات در بارگذاری آیرودینامیکی
- مناطق با افزایش تنش ساختاری
مرحله 3: اندازه گیری پاسخ ساختاری
پس از آزمایش جریان هوا، مهندسان چگونگی واکنش ساختار حصار خورشیدی به نیروهای آیرودینامیکی را تجزیه و تحلیل می کنند.
مشاهدات کلیدی عبارتند از:
- جابجایی سازه
- رفتار اتصال
- مناطق تمرکز استرس
- عملکرد کلی پایداری
هدف تأیید این است که سازه قابلیت اطمینان مکانیکی را تحت شرایط محیطی مورد انتظار حفظ می کند.
مرحله 4: بهینه سازی مهندسی بر اساس نتایج آزمون
آزمایش تونل باد نه تنها یک فرآیند اعتبار سنجی بلکه یک ابزار بهینه سازی طراحی است.
بر اساس یافتههای آزمایش، مهندسان ممکن است موارد زیر را بهبود بخشند:
- پیکربندی ریل نصب
- موقعیت گیره
- از فاصله پست پشتیبانی کنید
- تقویت سازه
- رویکرد طراحی فونداسیون
این فرآیند مهندسی به ایجاد سیستمهای حصار خورشیدی با مقاومت بهتر در برابر باد، افزایش اطمینان نصب و عملکرد طولانیمدت قابل پیشبینیتر کمک میکند.
حتی با وجود اجزای قوی روی زمین، طراحی فونداسیون ضروری است. نیروهای باد در نهایت از طریق پست ها یا سیستم های لنگر به زمین منتقل می شوند.
شرایط خاک، عمق نصب و محیط پروژه همیشه باید هنگام ارزیابی عملکرد سازه در نظر گرفته شود.
طراحی حصار خورشیدی مبتنی بر مهندسی برای قابلیت اطمینان طولانی مدت
یک سیستم حصار خورشیدی قابل اعتماد نتیجه ترکیب تجزیه و تحلیل آیرودینامیکی، انتخاب مواد، مهندسی سازه و کنترل کیفیت ساخت است.
برای تامین کنندگان حرفه ای مانند TopFenceSolar، عملکرد مهندسی در سراسر فرآیند توسعه محصول در نظر گرفته می شود و به شرکای EPC کمک می کند تا راه حل های طراحی شده برای محیط های نصب در دنیای واقعی را دریافت کنند.
