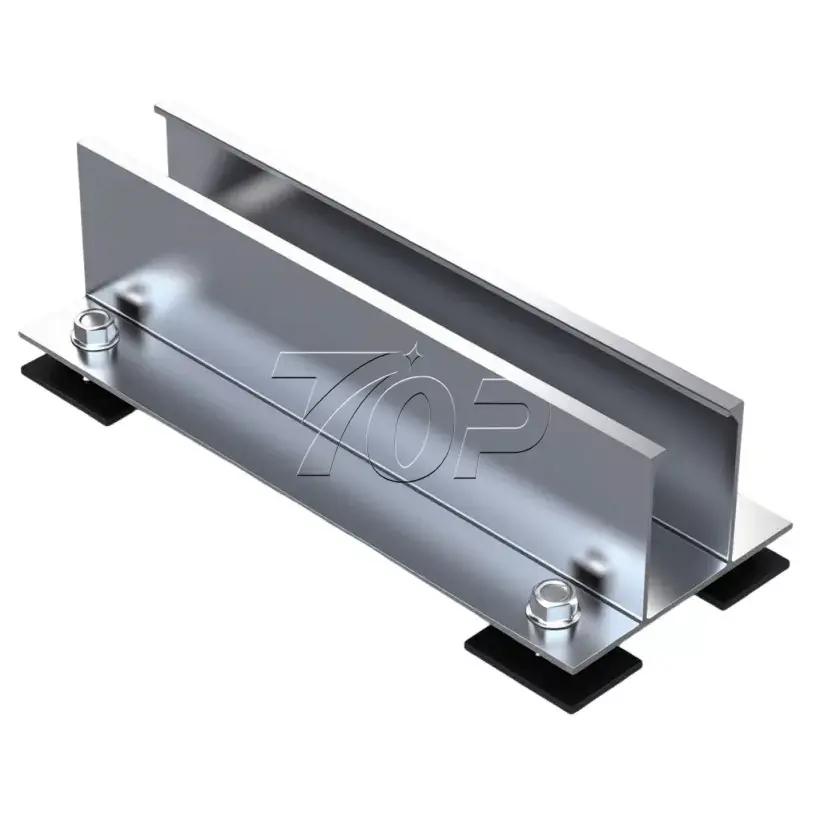

سیستم نصب خورشیدی مینی ریل آلومینیومی

1. پنل های خورشیدی

2.آلومینیوم مینی ریل

3. Mid Clamp

4. گیره انتهایی

5. پیچ و مهره

6. پیچ خود ضربه ای

7. پد لاستیکی

8. پایه اتصال به زمین

9. گیره کابل

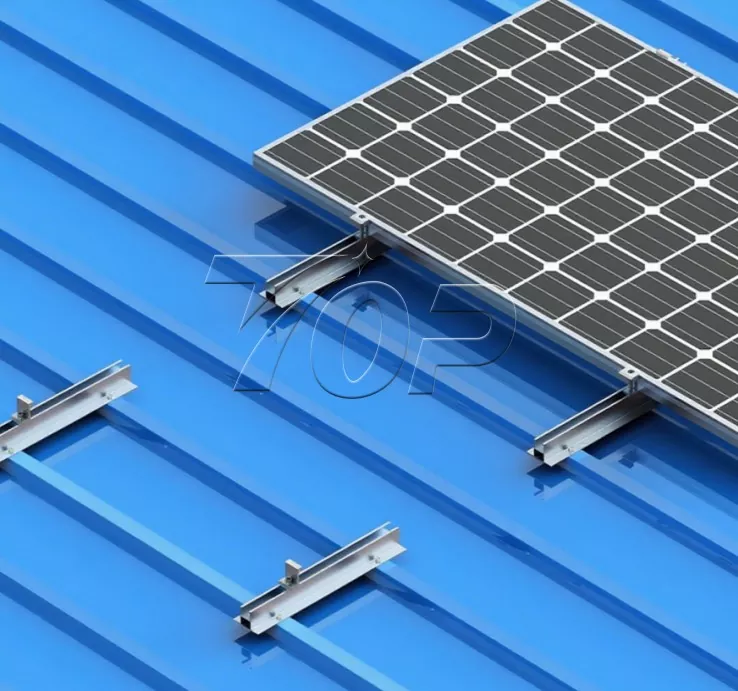

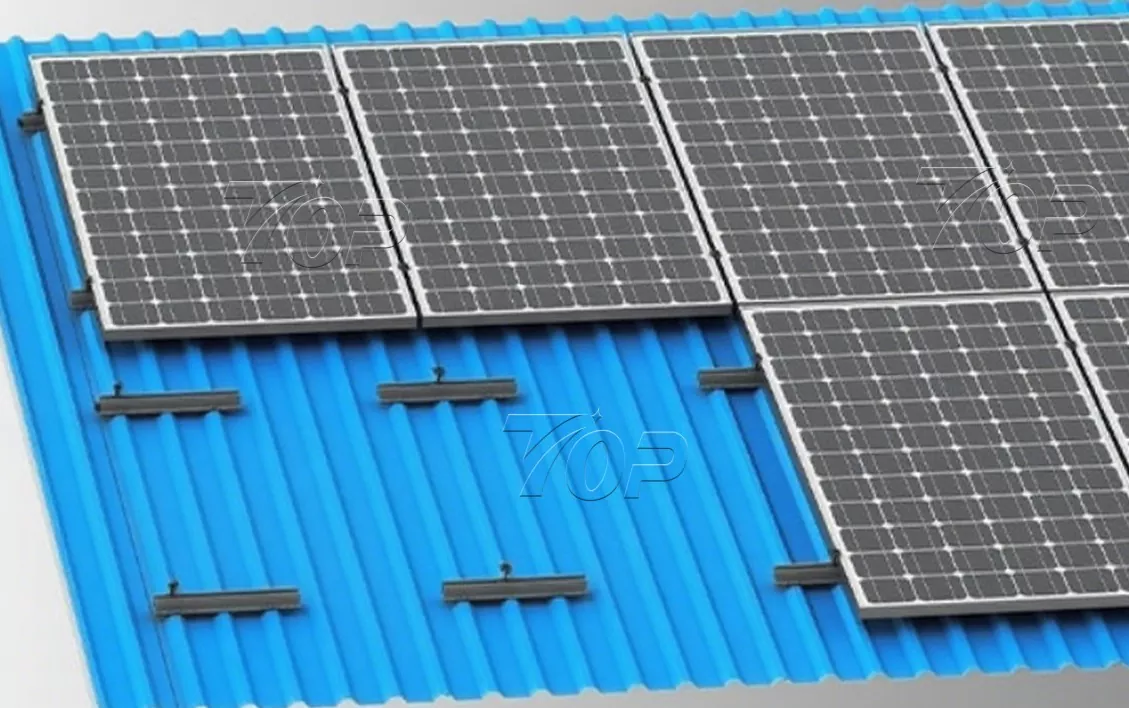

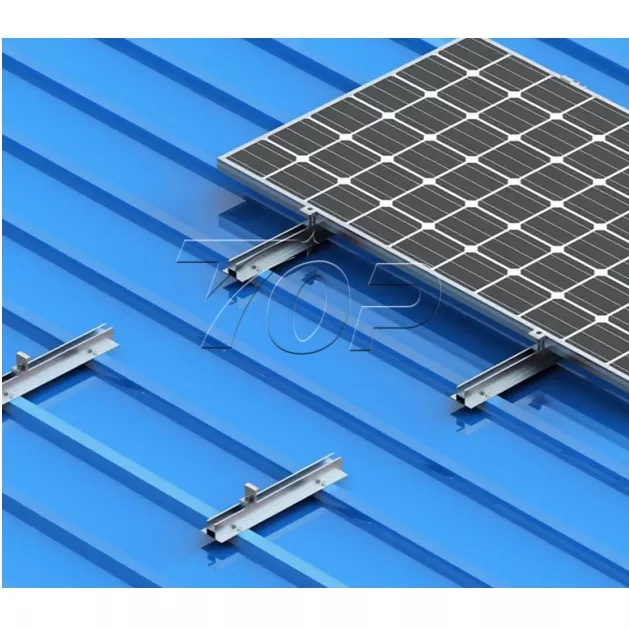

طرح پنل خورشیدی بر روی نمودار مینی ریل به صورت زیر نشان داده شده است.

عرض پنل خورشیدی 1134 میلی متر است. طول می تواند 2278 میلی متر باشد، ضخامت پانل 30 میلی متر، 35 میلی متر است. (همچنین با ابعاد دیگر صفحات خورشیدی مطابقت دارد.) آرایه کمی پنل خورشیدی را می توان بر اساس اندازه سقف سایت شما مرتب کرد.

پارامترها

این راه حل به طور خاص برای نصب پانل خورشیدی سقف فلزی طراحی شده است. این می تواند با انواع پروژه های سقف خورشیدی با مقیاس ها و طرح های مختلف سازگار شود. سیستم نصب خورشیدی مینی ریل آلومینیومی می‌تواند شامل سقف‌های ورق ذوزنقه‌ای و سقف‌های موجدار و غیره باشد. مشخصات معمولی آن طول 200 میلی‌متر است (تنظیمات پشتیبانی می‌شود)، راه‌حل قفسه‌بندی مینی ریلی سقف فلزی Topfencesolar از وزن سبک و حمل و نصب آسان بهره می‌برد و به طور موثری بارگذاری مجدد سقف را کاهش می‌دهد و بار اضافی را کاهش می‌دهد. پیچ دو فلزی با پد لاستیکی باعث جلوگیری از نشت آب از سقف هنگام نصب ریل ها بر روی سقف فلزی می شود.

ویژگی ها

1. طراحی از پیش مونتاژ شده، نصب آسان و کارآمد بالا.

2. این مینی ریل بهینه شده ما برای سیستم نصب خورشیدی می تواند با سقف های فلزی خانه های مسکونی، سقف ساختمان های تجاری، سقف انبار سازگار شود.

3. آلومینیوم 6005 - مواد T5 از Topfencesolar دارای درجه بالایی از بازار است، سیستم ما عملکرد بالایی در وزن سبک و استحکام دارد.

4. می تواند بادهای شدید تا سرعت 60 متر بر ثانیه و بارهای برف 1.4 کیلونیوتن بر متر مربع را تحمل کند و از پایداری و ایمنی ساختار پنل خورشیدی اطمینان حاصل کند.

کم هزینه، ساختار ارزان و همچنین کاهش هزینه نصب و راه اندازی و زمان نصب.
